1438246-1

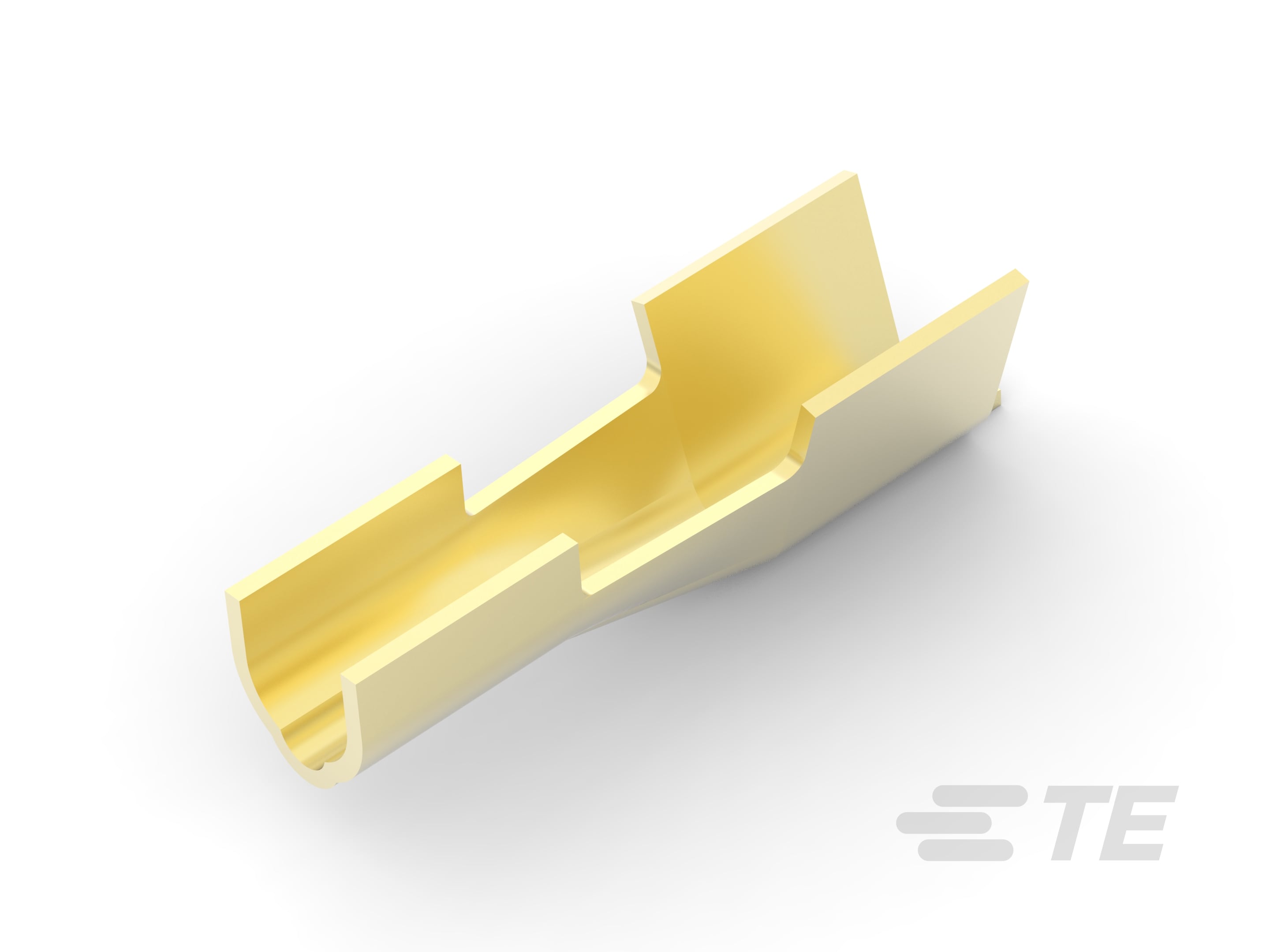

Butt Splice, 16 – 18 AWG, Uninsulated, 1 Splice Capacity, Brass, 0 Serration, 14.7 mm [.58 in] Length, Reel, Open Barrel, Stranded Wire, Discrete Wire
1438246-1
Butt Splice, 16 – 18 AWG, Uninsulated, 1 Splice Capacity, Brass, 0 Serration, 14.7 mm [.58 in] Length, Reel, Open Barrel, Stranded Wire, Discrete Wire
- TE 内部编号 1438246-1
- TE 内部产品描述 SPLICE, BUTT, HEATER WIRE 18-16 AWG BR
- 别名 ID B67AA-H104A0
-
接头类型 : 对接接头
-
线径 (AWG): 16 – 18
-
可密封 : 否
-
对接能力 : 1
-
兼容的绝缘直径范围 : 26 mm [ 1.02 in ]
文档
产品图纸
- SPLICE, BUTT, HEATER WIRE ENG_CD_1438246_E2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1438246-1_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1438246-1_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1438246-1_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1438246-1_F.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-106466_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 对接接头
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘穿刺
结构特性
-
对接能力 : 1
-
锯齿数 : 0
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子基材 : 黄铜
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 带有
尺寸
-
线径 (AWG): 16 – 18
-
兼容的绝缘直径范围 : 26 mm [ 1.02 in ]
-
产品长度 : 14.7 mm [ .58 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装方法 : Reel
