1410189-3

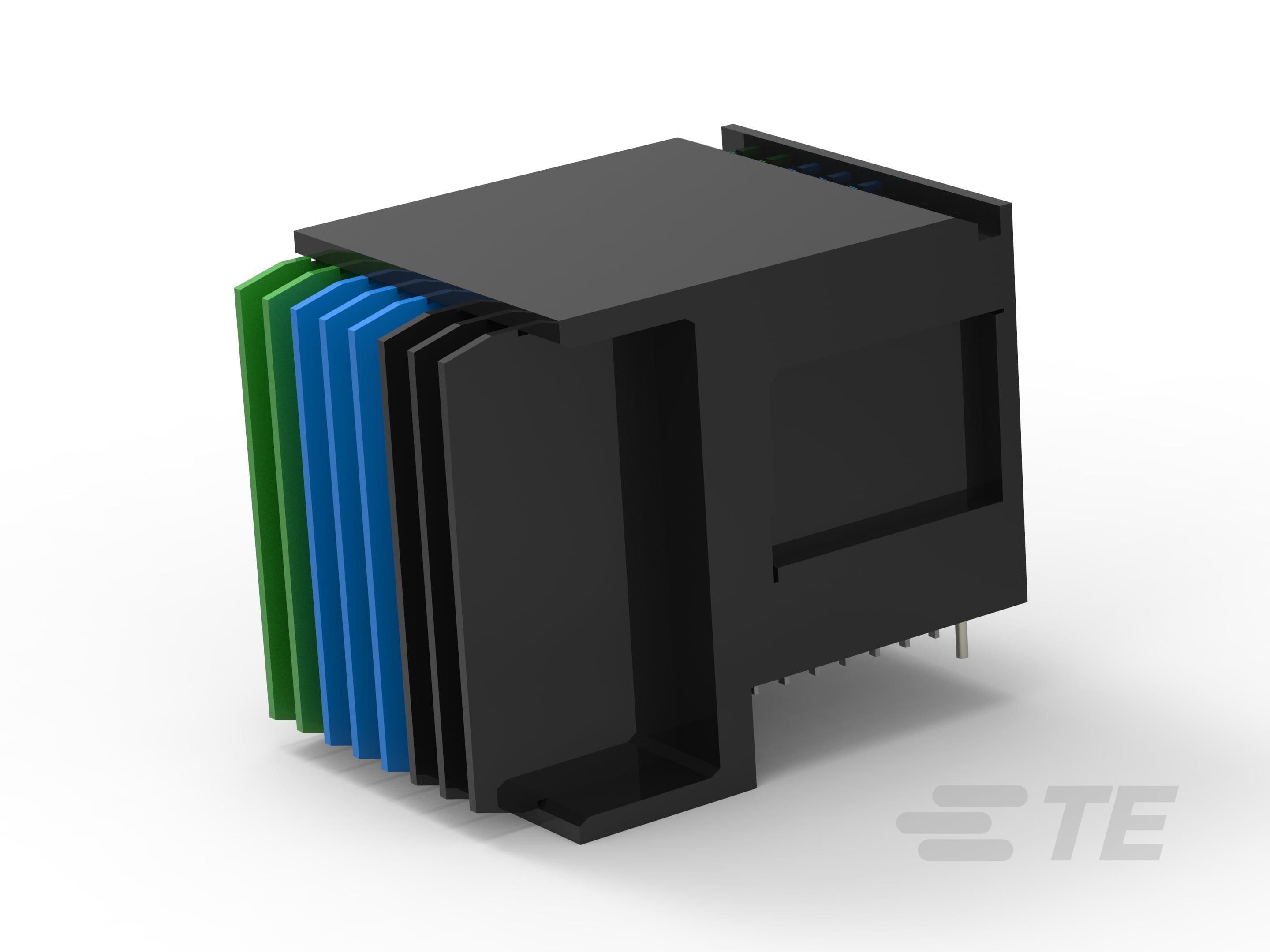

56 Position High Speed Backplane Connector, 7 Row, 8 Column, PCB Mount Header, Right Angle, Fully Shrouded, 1.8 mm [.071 in] Centerline, MULTIGIG RT 2
1410189-3
56 Position High Speed Backplane Connector, 7 Row, 8 Column, PCB Mount Header, Right Angle, Fully Shrouded, 1.8 mm [.071 in] Centerline, MULTIGIG RT 2
-
- MULTIGIG RT
- MULTIGIG RT 2
- TE 内部编号 1410189-3
- TE 内部产品描述 MULTIGIG RT T2 7RW H-LFT,ET2
-
位数 : 56
-
行间距 : 1.35 mm [ .053 in ]
-
接合对准 : 带有
-
接合对准类型 : 极化
-
行数 : 7
文档
产品图纸
- RIGHT-ANGLE PLUG ASSEMBLY, 7 ROW HALF LEFT END, 20.3mm, MultiGig RT2, ENG_CD_1410189_E.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1410189-3_D.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1410189-3_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1410189-3_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1410189-3_D.3d_stp.zip 英文版本
数据表/目录页
- High Speed Backplane Connectors catalog - MULTIGIG RT Connector ENG_CS_1773095_Backplane_Connector_MULTIGIG_RT_0512.pdf 英文版本
- SOSA Aligned Interconnect Solutions ENG_DS_2372550-1_sosa_aligned_solutions_1121.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-163004_C.pdf 英文版本
- 电气性能报告 ENG_SS_505-2_A_505-2.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-10454_B_408-10454.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器系统 : 板对板
-
兼容 PCB 类型 : 子板
-
背板模块类型 : 一半向左
-
连接器和端子端接到 : 印刷电路板
-
信号排列 : 差分信号和单端
-
PCB 连接器类型 : PCB 安装接头
-
护罩种类 : 全部带罩
结构特性
-
卡槽中心线 : 20.3 mm [ .8 in ]
-
信号位置数量 : 4
-
每列的对数 : 2
-
背板架构 : 传统背板
-
接地位置数量 : 11
-
电源位置数量 : 6
-
位数 : 56
-
行数 : 7
-
列数 : 8
-
PCB 安装方向 : 直角
-
引导位置 : 左
电气特征
-
工作电压 (VDC): 50
-
工作电压 (VAC): 50
信号特征
-
差分阻抗 (Ω): 100
-
每列的差分对数量 : 2
-
数据速率 (Gb/s): ≤12
接触件特性
-
端子基材 : 磷青铜, 黄铜
-
端子接触部长度 : 1.41 mm [ .055 in ]
-
端子布局 : 矩阵
-
端子额定电流（最大值） (A): 1
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
接合对准 : 带有
-
接合对准类型 : 极化
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 2 - 侧面
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
行间距 : 1.35 mm [ .053 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
