131332

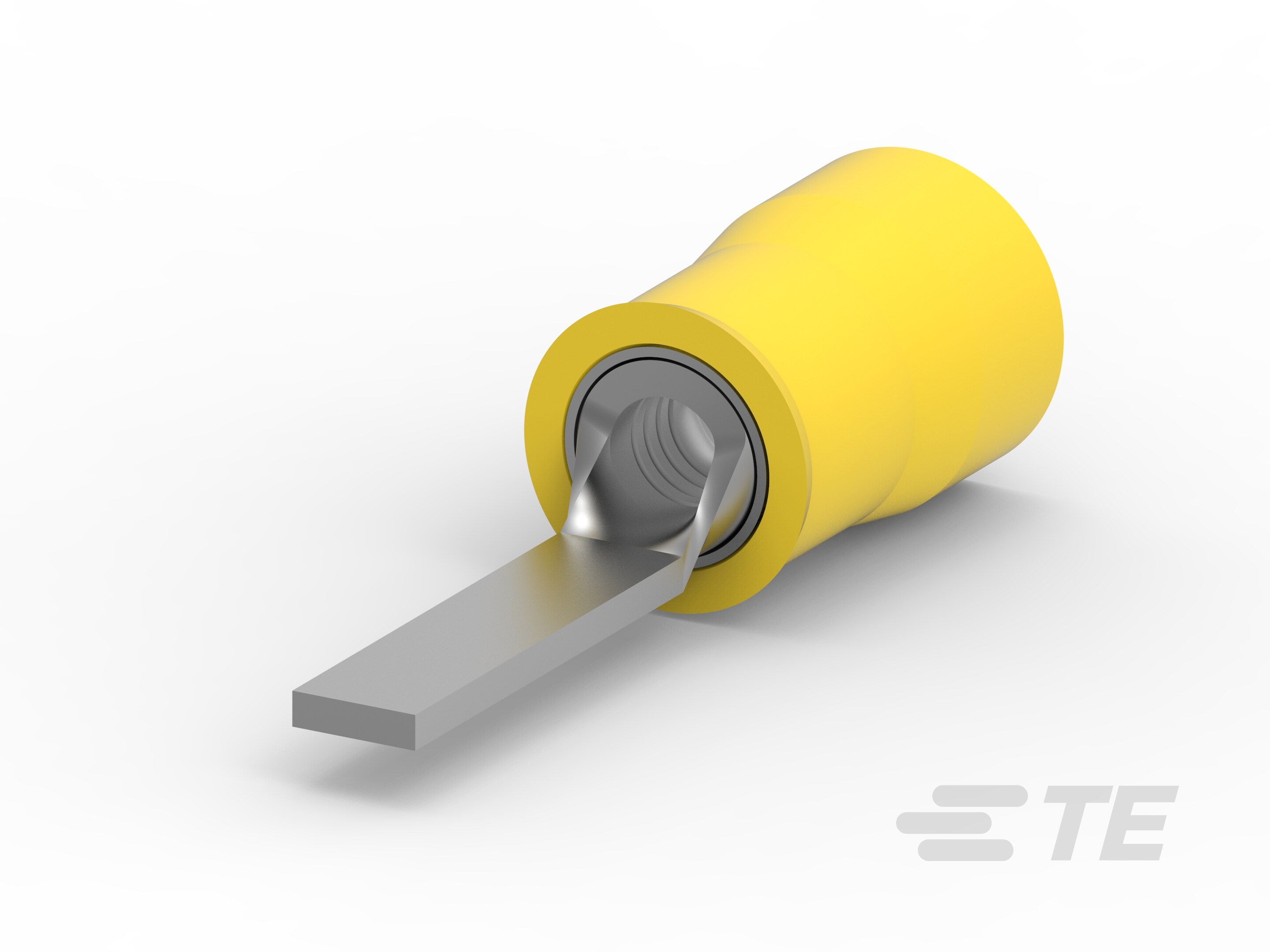

Crimp Wire Pins, Tabs & Ferrules, Tab, Tab Width 4.06 mm [.16 in], Tab Thickness 1.02 mm [.04 in], 12 – 10 AWG Wire Size, PIDG

TERM, TAB, PIDG, 12-10-131332

131332

Crimp Wire Pins, Tabs & Ferrules, Tab, Tab Width 4.06 mm [.16 in], Tab Thickness 1.02 mm [.04 in], 12 – 10 AWG Wire Size, PIDG

    • PIDG

  • 压接电线插针、公端和套圈端子类型 : 公端

  • 公端宽度 : 4.06 mm [ .16 in ]

  • 公端厚度 : 1.02 mm [ .04 in ]

  • 适用的电线绝缘层直径范围 (mm): 3.8 – 6.4, 6.4

  • 适用的电线绝缘层直径范围 (in): .149 – .251, .25

  • 线径 (AWG): 12 – 10

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 实芯, 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

  • 形状描述 : 导线引脚 - 004

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 绝缘颜色 : 黄色

  • 双线 : 否

  • 绝缘套管材料 : 尼龙

  • 套管电镀材料 : 锡

  • 套管材料 : 铜

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 公端

  • 公端厚度 : 1.02 mm [ .04 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

  • 端子长度 : 12.4 mm [ .487 in ]

端接特性

  • 子弹型端子 : 不带

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 公端宽度 : 4.06 mm [ .16 in ]

  • 适用的电线绝缘层直径范围 (mm): 3.8 – 6.4, 6.4

  • 适用的电线绝缘层直径范围 (in): .149 – .251, .25

  • 线径 (AWG): 12 – 10

  • 线径 (mm²): 2.62 – 6.64

  • 线径 (CMA): 5180 – 13100

  • 压线筒内径 : 6.4 mm [ .253 in ]

  • 端子材料厚度 : 1 mm [ .039 in ]

  • 产品总长度 : 29.21 mm [ 1.15 in ]

  • DIN 电线尺寸 (mm²): 2.5 – 6

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 : 否

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 500

其他

  • 压线筒颜色 : 黄色
