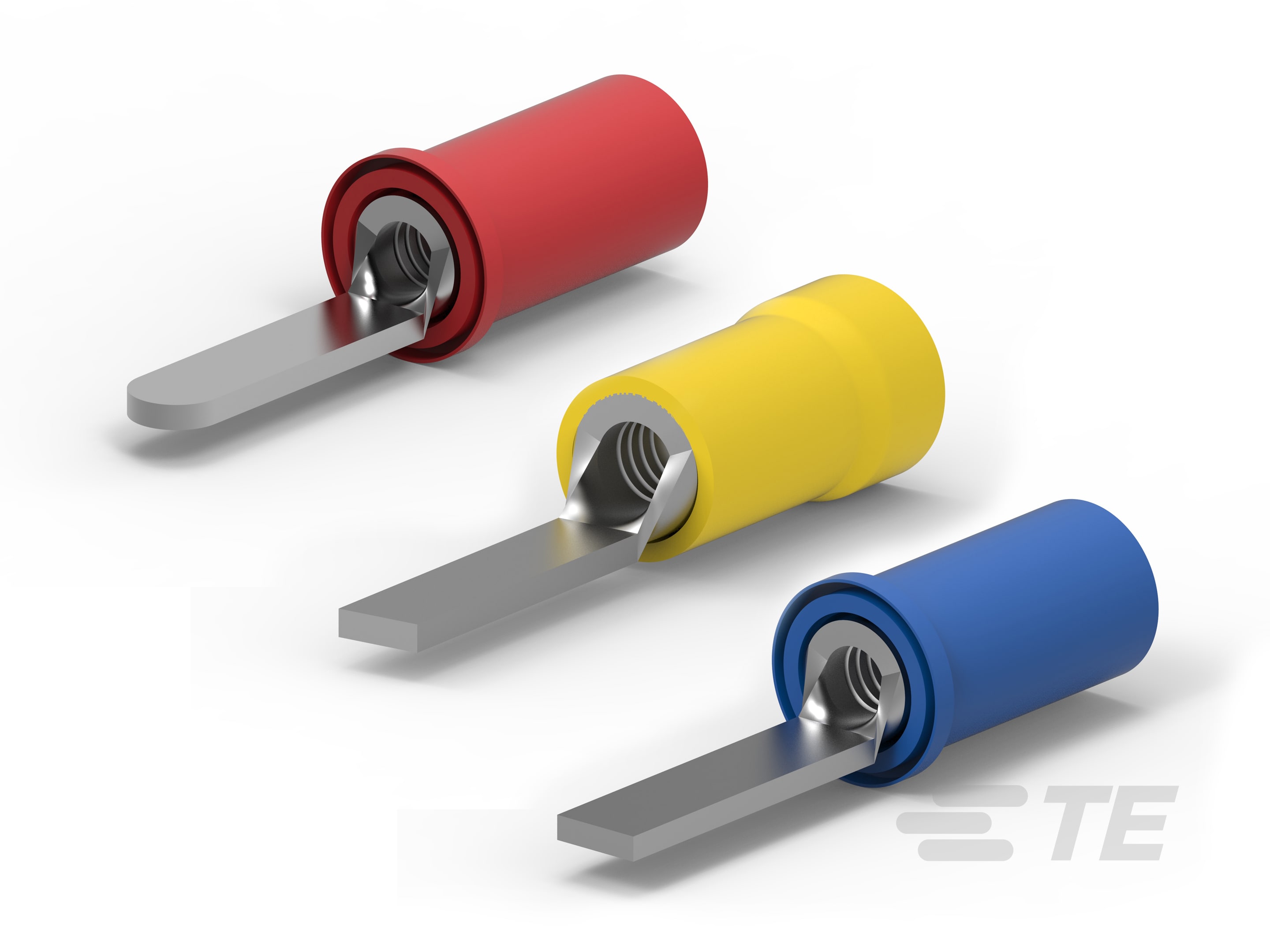

PIDG Pre-Insulated Diamond Grip Tabs

请查看产品文档或联系我们以了解最新的机构审批信息。

• 可密封  否

• 与分离式电线类型兼容  实芯 | 绞线

• 电线绝缘支持固定类型  绝缘支撑

• 与线缆类型兼容  分离式导线

• 主要产品颜色  红色 | 蓝色 | 黄色

• 套管材料  尼龙 | 铜

• 绝缘材料  尼龙

• 套管电镀材料  锡

• 端子接触部长度 (mm) 9 | 10 | 12.4

• 端子接触部长度 (in) .43 | .487

• 对接公端宽度 (in) .115 | .125 | .156 | .16 | .809

• 压接导线端子类型  公端

• 对接公端宽度 (mm) 2.92 | 3.18 | 3.96 | 4.06 | 20.54

• 对接公端宽度 (in) .115 | .125 | .156 | .16 | .809

• 对接公端厚度 (mm) .78 | .79 | .84 | 1.02 | 1.07

• 对接公端厚度 (in) .031 | .033 | .04 | .042

• 压线筒类型  Closed

• 端子电镀材料  锡

• 端子方向  直式

• 带导线绝缘  带有

• DIN 电线尺寸 (mm²) .5 – 1 | 1 – 2.5 | 2.5 – 6

• 兼容的绝缘直径范围 (mm) 2.67 – 3.56 | 3.56 | 3.8 – 6.4 | 3.81 – 5.84 | 4.31 | 4.32 | 6.4

• 兼容的绝缘直径范围 (in) .105 – .14 | .14 | .149 – .251 | .15 – .23 | .17 | .23 | .25

• 线径 (AWG) 12 – 10 | 16 – 14 | 17 – 13 | 22 – 16

• 线径 (mm²) .25 – 1.6 | .3 – 1.42 | 1.04 – 2.62 | 1.25 – 2 | 2.62 – 6.64 | 3 – 6

• 线径 (CMA) 509 – 3260 | 642 – 3256 | 2050 – 5180 | 5180 – 13100

• 压线筒内径 (mm) 2.7 – 3.6 | 3.7 | 4.4 | 6.4

• 压线筒内径 (in) .106 – .142 | .145 | .173 | .253

• 端子材料厚度 (mm) .78 | .79 | 1

• 端子材料厚度 (in) .031 | .039 | .04

• 产品总长度 (mm) 20.54 | 22.63 | 22.96 | 23 | 29.21 | 30.33

• 产品总长度 (in) .809 | .891 | .904 | .906 | 1.15 | 1.194

• 绝缘选项  部分绝缘

• 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

• 封装数量  100 | 500 | 1000

• 封装方法  卷带包装 | 零散零件
