产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 可密封 :

  • 与分离式电线类型兼容 : 实芯, 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

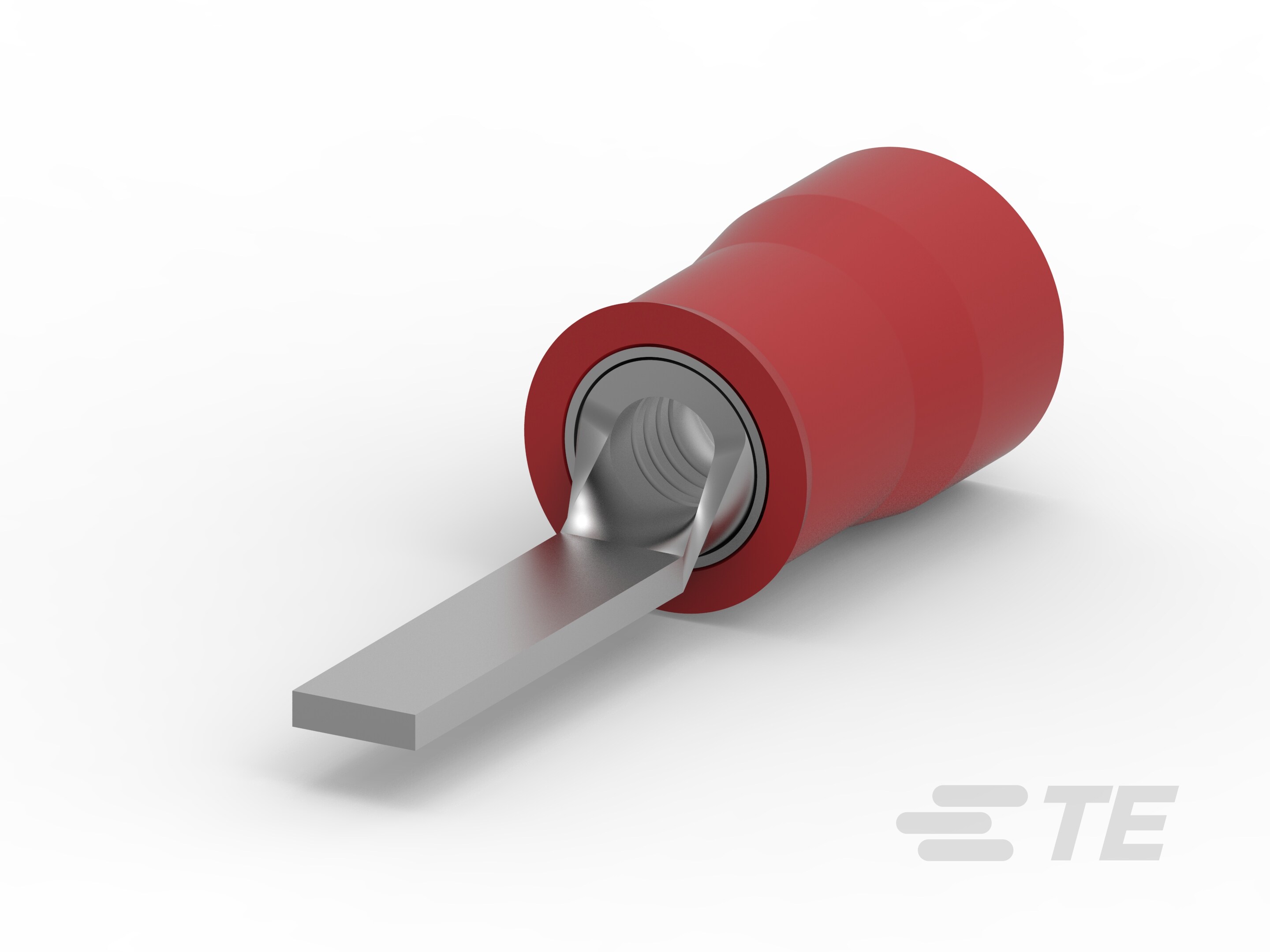

  • 形状描述 : 导线引脚 - 004

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 双线 :

  • 绝缘套管材料 : 尼龙

  • 套管材料 : 尼龙

接触件特性

  • 压接电线插针、公端和套圈端子类型 : 公端

  • 公端厚度 : .79 mm [ .031 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 :

  • 端子方向 : 直式

  • 端子长度 : 12.4 mm [ .487 in ]

端接特性

  • 子弹型端子 : 不带

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 公端宽度 : 2.92 mm [ .115 in ]

  • 适用的电线绝缘层直径范围 : 3.56 mm [ .14 in ]

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .25 – 1.6

  • 线径 (CMA): 509 – 3260

  • 压线筒内径 : 2.7 – 3.6 mm [ .106 – .142 in ]

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 23 mm [ .906 in ]

  • DIN 电线尺寸 (mm²): .5 – 1

使用环境

  • 绝缘选项 : 部分绝缘

  • 工作温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 :

包装特性

  • 封装方法 : 零散零件

  • 封装数量 : 1000

其他

  • 压线筒颜色 : 红色
