106137-2

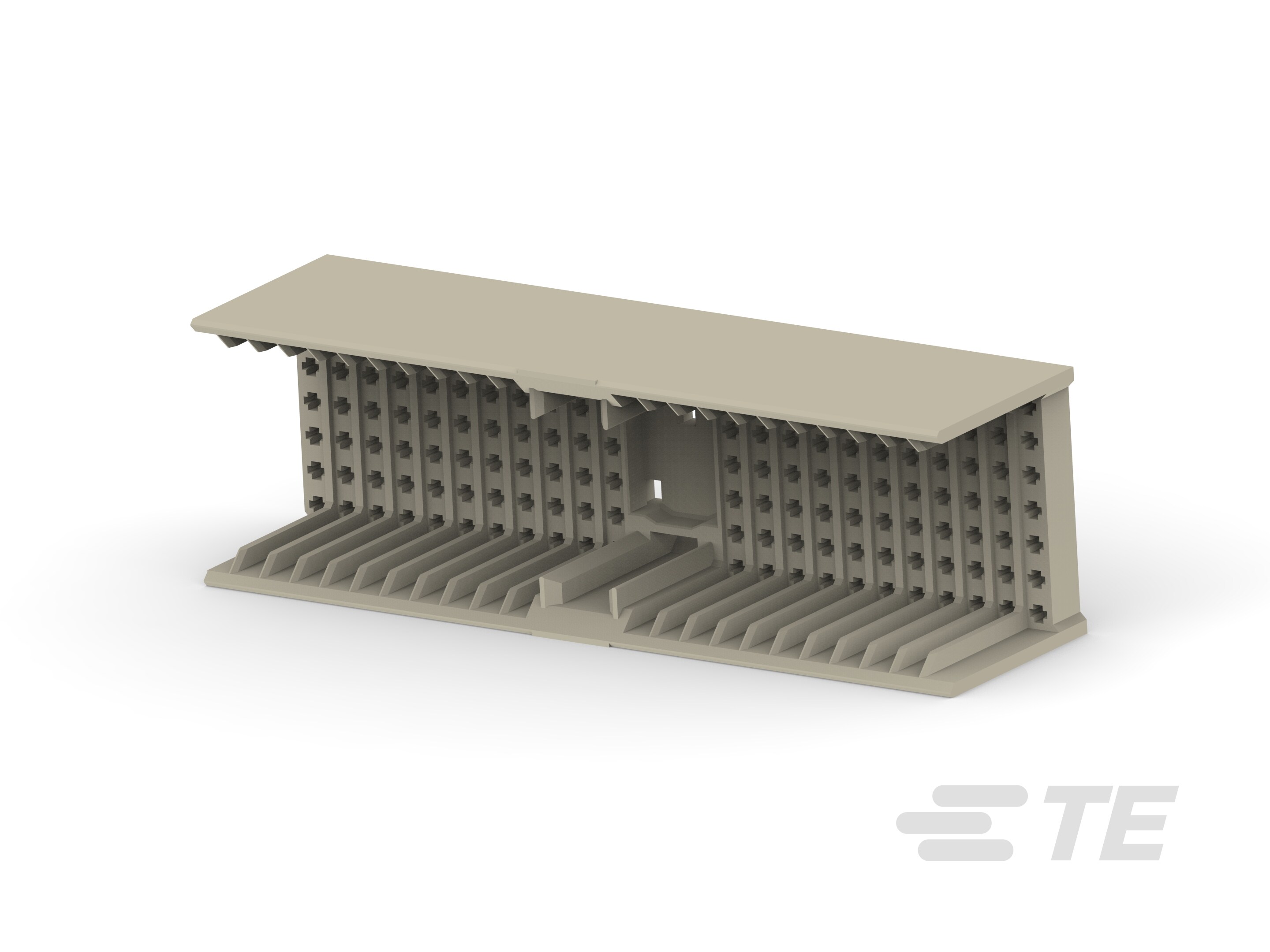

PCB Connector Shrouds, Shroud, Mating Alignment, 110 Position, .079 in [2 mm] Centerline, 5 Row, 22 Column, Length 49.9 mm [1.965 in], Z-PACK 2mm HM

Z-PACK/A SHRD.110P-106137-2

106137-2

PCB Connector Shrouds, Shroud, Mating Alignment, 110 Position, .079 in [2 mm] Centerline, 5 Row, 22 Column, Length 49.9 mm [1.965 in], Z-PACK 2mm HM

    • Z-PACK
    • Z-PACK 2mm HM
  • TE 内部编号 106137-2
  • TE 内部产品描述 Z-PACK/A SHRD.110P

  • 连接器安装附件类型 : 边框

  • 接合对准 : 带有

  • 位数 : 110

  • 中心线（间距） : 2 mm [ .079 in ]

  • 行间距 : 2 mm [ .079 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器安装附件类型 : 边框

  • 可密封 : 否

结构特性

  • 位数 : 110

  • 行数 : 5

  • 列数 : 22

主体特性

  • 护罩材料 : 玻璃填充聚酯

  • 护罩颜色 : 灰色

接触件特性

  • CompactPCI : 是

机械附件

  • PCB 安装固定 : 不带

  • 接合对准类型 : 多功能中心

  • 接合对准 : 带有

壳体特性

  • 中心线（间距） : 2 mm [ .079 in ]

尺寸

  • 行间距 : 2 mm [ .079 in ]

  • 产品长度 : 49.9 mm [ 1.965 in ]

  • 产品高度 : 13.46 mm [ .53 in ]

  • 产品宽度 : 15.4 mm [ .606 in ]

  • 接受模块长度 : 50 mm [ 1.968 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 与背板连接器类型兼容 : 类型 A

行业标准

  • UL 阻燃性等级 : UL 94V-0
