1060-16-0644-PS

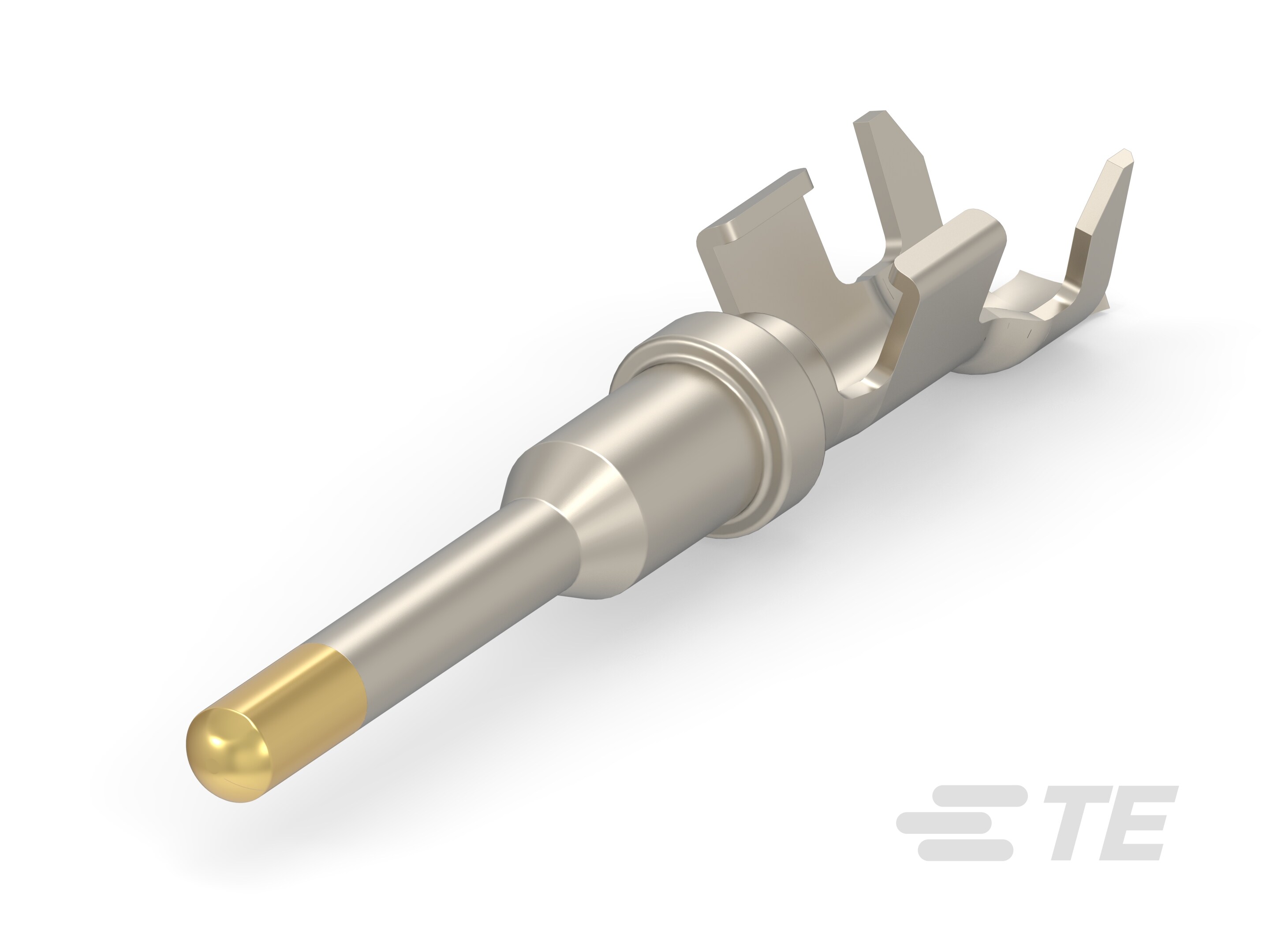

Pin Terminal, 20 – 16 AWG, .5 – 1 mm² Wire, Tin (Sn), 1.59 mm [.063 in] Pin Diameter, Family Seal or Unsealed, DEUTSCH Common Contact

PIN, SF, SIZE 16, 16-20, AU/SN, 100 PC-1060-16-0644-PS

1060-16-0644-PS

Pin Terminal, 20 – 16 AWG, .5 – 1 mm² Wire, Tin (Sn), 1.59 mm [.063 in] Pin Diameter, Family Seal or Unsealed, DEUTSCH Common Contact

    • DEUTSCH
    • DEUTSCH 通用端子

  • 端子类型 : 插针

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1

  • 接触面电镀 : 锡 (Sn)

  • 主要锁定特性 : 端子上

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 主要锁定特性 : 端子上

  • 可密封 : 否

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 端子密封类型 : 系列密封或非密封

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 尺寸 16

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 13

  • 端子类型 : 插针

  • 接触面电镀 : 锡 (Sn)

  • 接合插针直径 : 1.59 mm [ .063 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

尺寸

  • 兼容的绝缘直径范围 : 1.4 – 2.54 mm [ .055 – .1 in ]

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1

  • 线径查找 (mm²): .5, .75, 1

  • 线径查找 (AWG): 16, 18, 20

使用环境

  • 工作温度（最大值） : 125 °C [ 257 °F ]

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 符合自动化指南 : 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

  • 与电线基础材料兼容 : 铜

包装特性

  • 封装数量 : 100

  • 封装方法 : Bag

其他

  • 客户首选端子 : 是

  • 端子传导 : 0 – 24 A（低功率）
