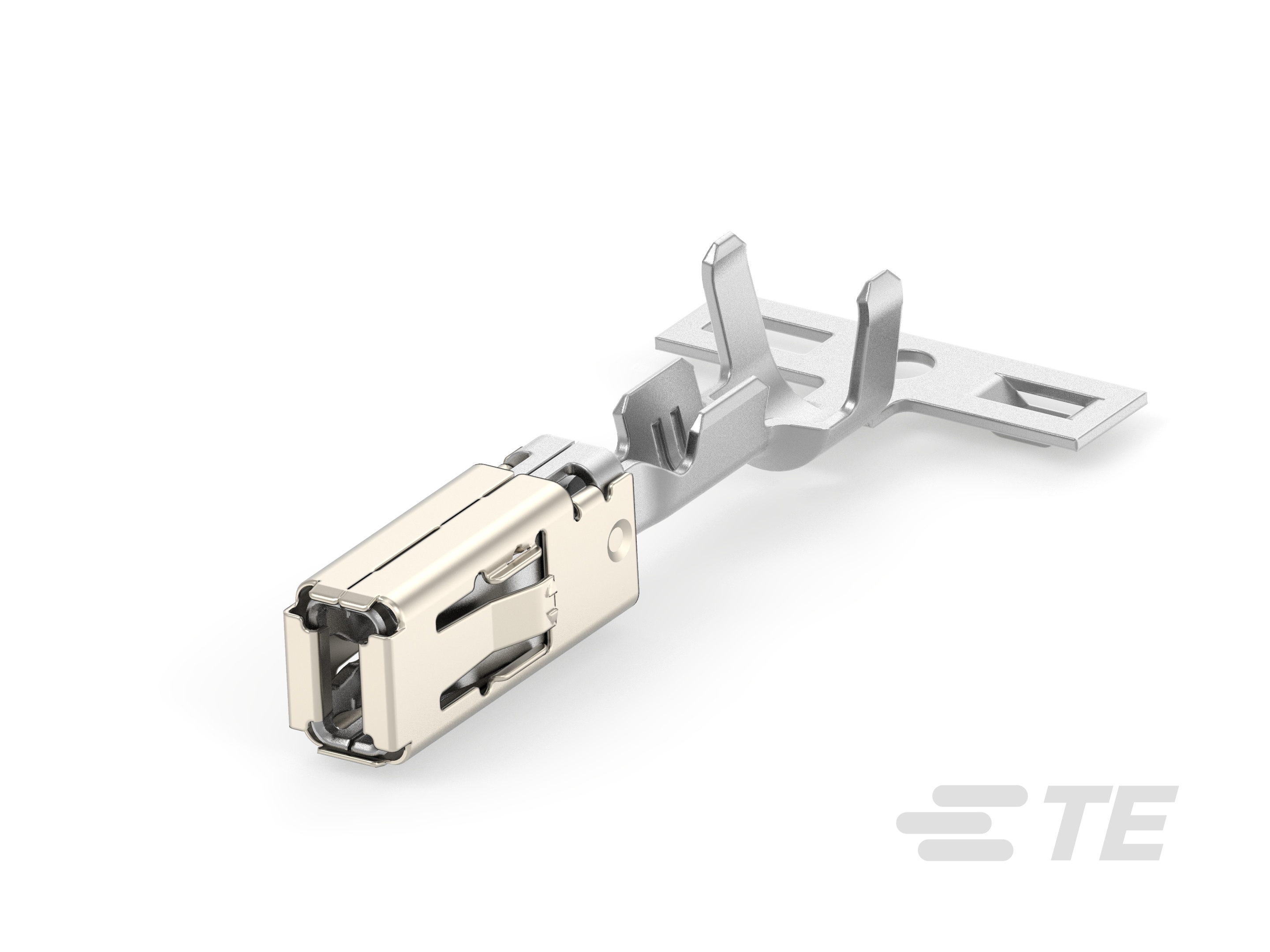

1-968855-1

Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), Sealable, .8 mm [.031 in] Tab Thickness, AMP MCP 2.8

全部查看 2.8 mm Automation Ready Terminals for Automotive Wire Harness Production and High Performance Automation (136)
AMP MCP 2.8, CONTACT SWS-1-968855-1

1-968855-1

Receptacle Terminal, 20 – 17 AWG, .5 – 1 mm² Wire, 2.8 mm [.11 in] Tab Width, Tin (Sn), Sealable, .8 mm [.031 in] Tab Thickness, AMP MCP 2.8

全部查看  2.8 mm Automation Ready Terminals for Automotive Wire Harness Production and High Performance Automation (136)
    • AMP MCP
    • AMP MCP 2.8
  • TE 内部编号 1-968855-1
  • TE 内部产品描述 AMP MCP 2.8, CONTACT SWS
  • 别名 ID 8202612100

  • 端子类型 : 母端

  • 线径 (AWG): 20 – 17

  • 线径 (mm²): .5 – 1

  • 对接公端宽度 : 2.8 mm [ .11 in ]

  • 接触面电镀 : 锡 (Sn)

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 插座种类 : 180°

  • 主要锁定特性 : 锁定枪

  • 可密封 : 是

主体特性

  • 端子密封类型 : 单线密封 (SWS)

接触件特性

  • 导线端子端接区域电镀材料 : 锡

  • 端子制造 : 冲压成形

  • 端子大小 : 2.8mm

  • 压接类型 : F 型压接

  • 典型额定电流 (A): 15

  • 端子类型 : 母端

  • 对接公端宽度 : 2.8 mm [ .11 in ]

  • 接触面电镀 : 锡 (Sn)

  • 对接公端厚度 : .8 mm [ .031 in ]

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 导线

尺寸

  • 兼容的绝缘直径范围 : 1.3 – 2.1 mm [ .051 – .083 in ]

  • 线径 (AWG): 20 – 17

  • 线径 (mm²): .5 – 1

  • 线径查找 (mm²): .5 | .6 | .75 | 1

  • 线径查找 (AWG): 17 | 18 | 19 | 20

  • 公端长度 : 21 mm [ .83 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度（最大值） : 130 °C [ 266 °F ]

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

操作/应用

  • 符合自动化指南 : 是的，DIN 72036 会根据版本自动保护线束，2024 年 6 月 | 是的，KOMAX 电气连接自动元件插入指南，5.0 版（2018 年 3 月）

  • 与电线基础材料兼容 : 铜

行业标准

  • 与机构/标准产品兼容 : DIN 72036

包装特性

  • 封装数量 : 4000

  • 封装方法 : Reel

其他

  • 端子传导 : 0 – 24 A（低功率）
