1-84533-3

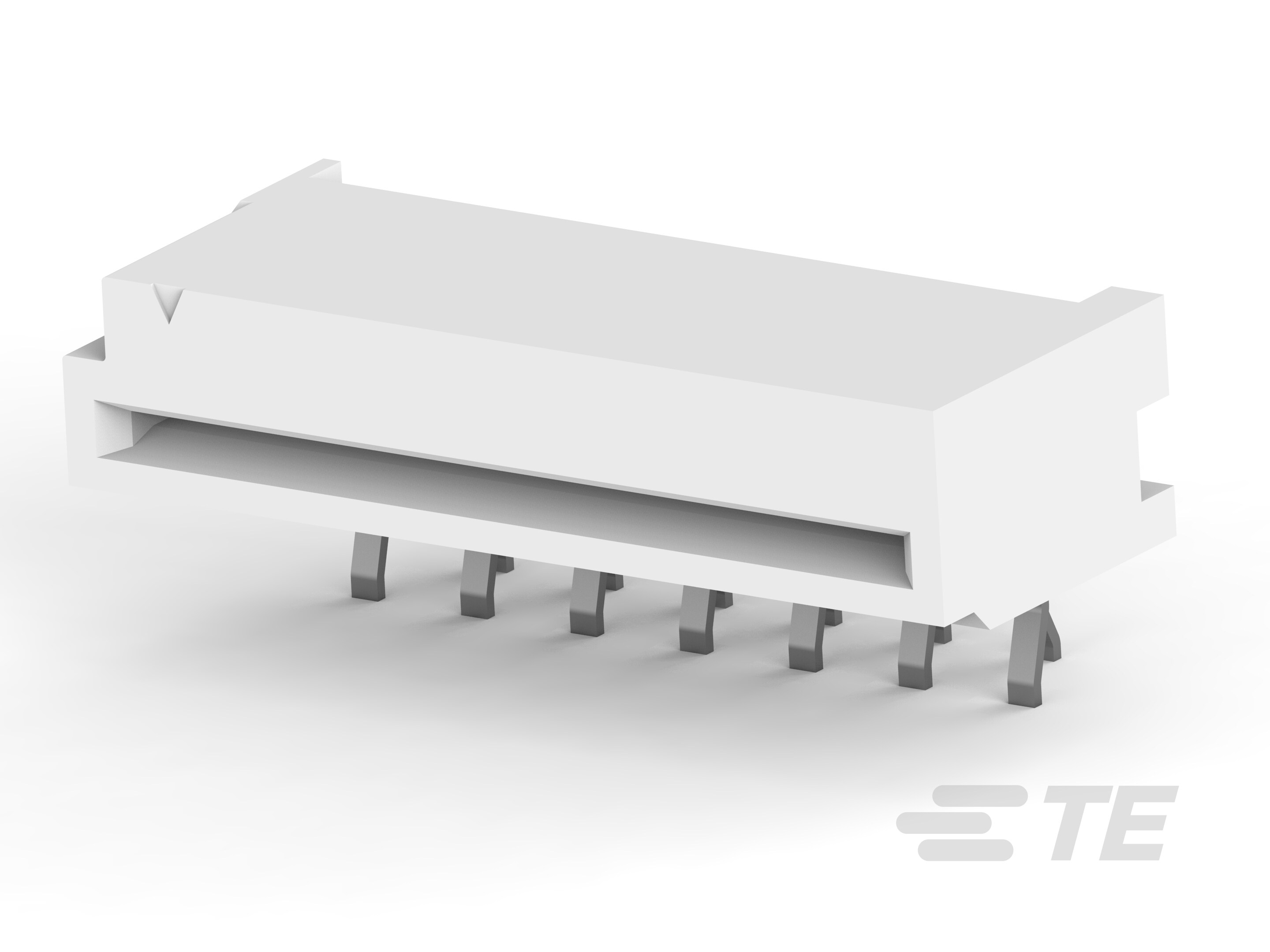

FPC Connectors, Flex-to-Board, 13 Position, .049 in [1.25 mm] Centerline, Non-ZIF, Right Angle, Through Hole - Solder, Height 4.8 mm [.189 in]

1.25MM FFC POST PLATED H 13P-1-84533-3

1-84533-3

FPC Connectors, Flex-to-Board, 13 Position, .049 in [1.25 mm] Centerline, Non-ZIF, Right Angle, Through Hole - Solder, Height 4.8 mm [.189 in]

    • FPC

  • 连接器系统 : 柔性电缆对板

  • 位数 : 13

  • 中心线（间距） : 1.25 mm [ .049 in ]

  • 插入力类型 : 非 ZIF

  • PCB 安装方向 : 直角

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品环境合规性

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • PCB 连接器组件类型 : PCB 安装母端

  • 连接器系统 : 柔性电缆对板

  • 插入力类型 : 非 ZIF

  • 可密封 : 否

  • 连接器和端子端接到 : 印刷电路板, 柔性印刷电路 (FPC)

结构特性

  • 行数 : 1

  • 与线缆类型兼容 : FFC, FPC

  • 位数 : 13

  • PCB 安装方向 : 直角

电气特征

  • 工作电压 (VAC): 50

接触件特性

  • 端子基材 : 磷青铜

  • PCB 端子端接区域电镀材料 : 锡

  • 端子接触部电镀材料表面涂层 : 亮光

  • 端子形状和构造 : 单梁

  • PCB 端子端接区域电镀材料表面涂层 : 亮光

  • 端子接合区域电镀材料厚度 : .8 µm [ 31.49 µin ]

  • 端子类型 : 插座

  • PCB 端子端接区域电镀材料厚度 : .8 µm [ 31.49 µin ]

  • 端子接合位置 : 顶部

  • 端子接触部电镀材料 : 锡

  • 端子额定电流（最大值） (A): 1

  • 端子布局 : 交错类型 A

端接特性

  • 端接柱体和尾部长度 : 3.2 mm [ .126 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 扭结焊尾

  • 接合对准 : 带有

  • PCB 安装对准 : 带有

  • PCB 安装固定 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • 壳体颜色 : 白色

  • 外壳材料 : PBT GF

  • 中心线（间距） : 1.25 mm [ .049 in ]

尺寸

  • PCB 厚度（建议） : 1.6 mm [ .063 in ]

  • 连接器高度 : 4.8 mm [ .189 in ]

  • 连接器宽度 : 8.8 mm [ .346 in ]

  • 接受柔性电缆粗度 : .3 mm [ .012 in ]

  • 连接器长度 : 20 mm [ .787 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 电路应用 : Signal

识别标记

  • 电路识别特性 : 带有

包装特性

  • 封装方法 : Tray

  • 封装数量 : 160
