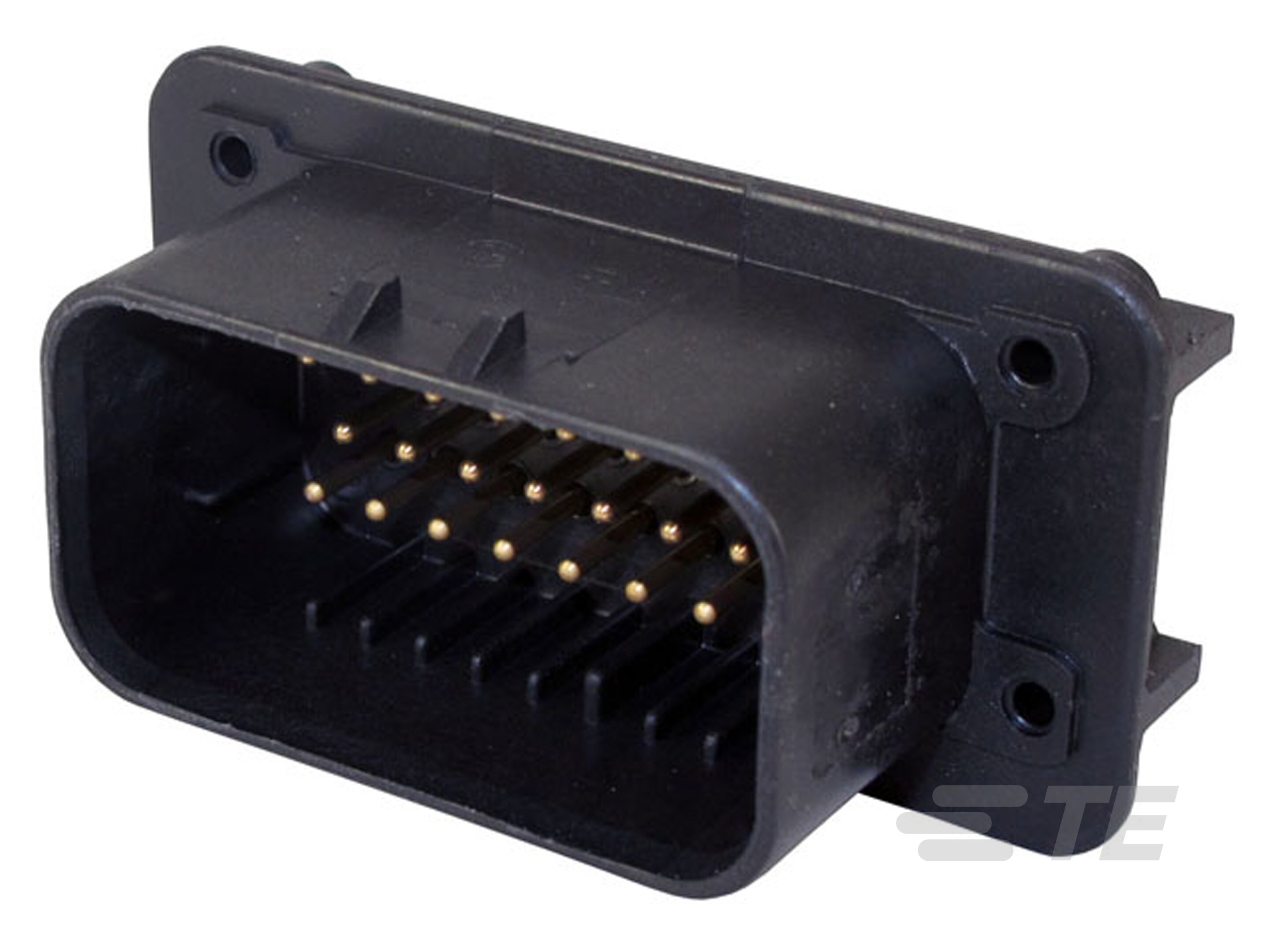

1-770669-1
Right Angle, Wire-to-Board, 23 Position, 3 Rows, 4mm [.157in] Centerline, Gold (Au), Sealable, Printed Circuit Board, AMPSEAL
1-770669-1
Right Angle, Wire-to-Board, 23 Position, 3 Rows, 4mm [.157in] Centerline, Gold (Au), Sealable, Printed Circuit Board, AMPSEAL
-
- AMP
- AMPSEAL
- TE 内部编号 1-770669-1
- TE 内部产品描述 23POS,PIN DIA 1.3,HDR ASSY,90DEG,COD 1
- 所有 AMPSEAL PCB Right-Angle Headers (63)
-
PCB 安装方向 : 直角
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 17
文档
产品图纸
- HEADER ASSEMBLY, 23 POSITION, RIGHT ANGLE AMPSEAL ENG_CD_770669_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-770669-1_P.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1-770669-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-770669-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-770669-1_P.3d_stp.zip 英文版本
数据表/目录页
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf 英文版本
- AMPSEAL Connector Catalog ENG_DS_1-1773979-2_A.pdf 英文版本
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S3.pdf 英文版本
- 产品规格 ENG_SS_108-1329_E1.pdf 英文版本
- 合格检测报告 ENG_SS_501-231_A.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-3285_C.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19920617_C1_E2.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 直角
主体特性
-
连接器和键控代码 : 1
-
主要产品颜色 : 黑色
接触件特性
-
端子额定电流（最大值） (A): 17
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
