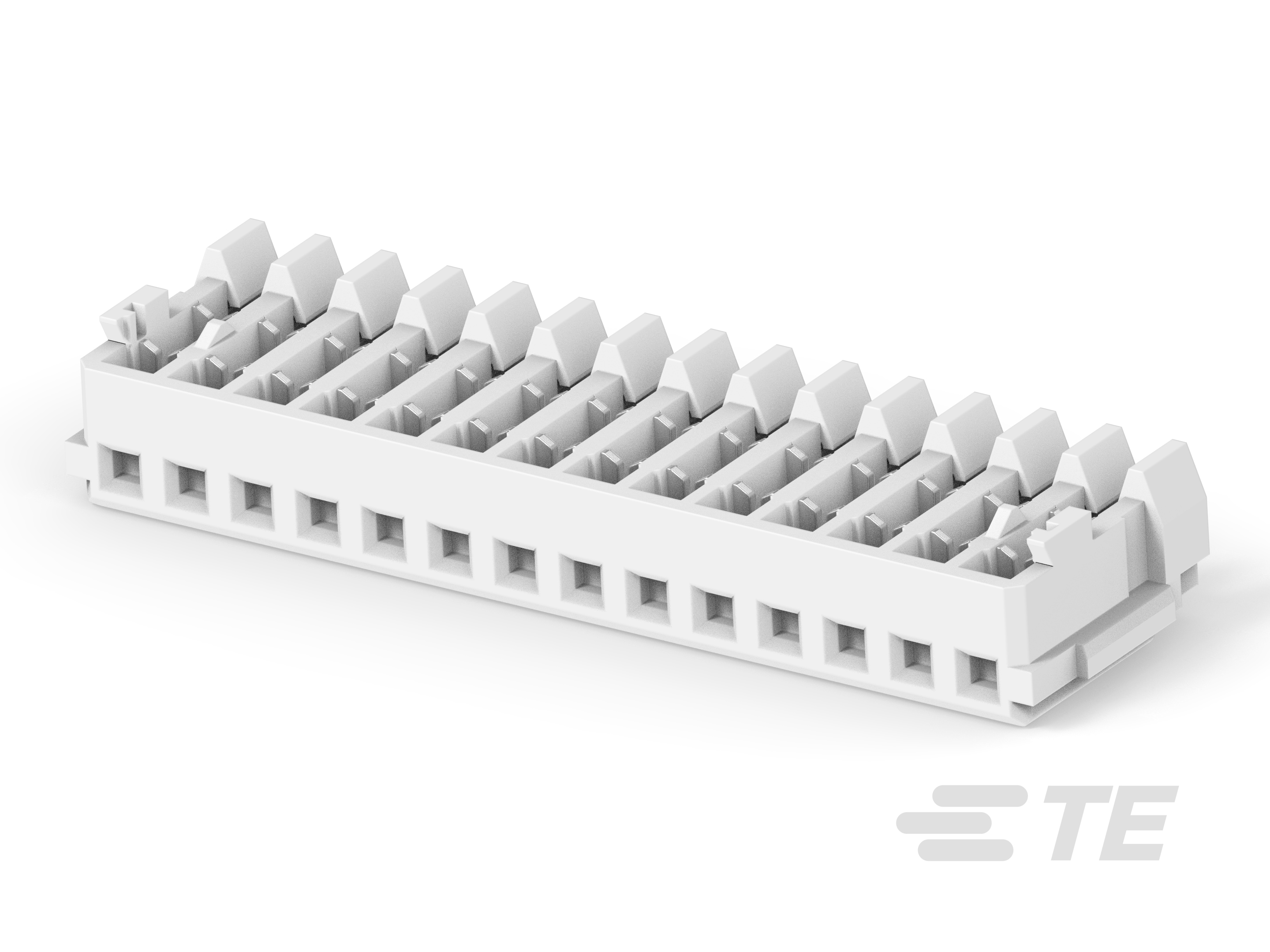

1-353293-4
14 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, 1.5 mm [.06 in] Centerline, 1 Row, AMP Mini CT
1-353293-4
14 Position, Receptacle, Connector Assembly, Insulation Displacement (IDC), Wire-to-Board, 1.5 mm [.06 in] Centerline, 1 Row, AMP Mini CT
-
- AMP Mini CT
- TE 内部编号 1-353293-4
- TE 内部产品描述 MINI CT MT REC ASSY 14P GRAY
-
连接器产品类型 : 连接器组件
-
接合固定类型 : 锁定
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
位数 : 14
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-353293-4_K.pdf 3D
- 下载查看 ENG_CVM_CVM_1-353293-4_K.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-353293-4_K.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-353293-4_K.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5223_F1.pdf 英文版本
- 产品规格 JPN_SS_108-60018-1_D.pdf 日语
- JPN_SS_108-60018-1_D.tif 日语
- ENG_SS_108-5525_G.pdf 英文版本
- 合格检测报告 JPN_SS_501-5457_O.pdf 日语
- JPN_SS_501-5457_O.tif 日语
- JPN_SS_501-5849_A.tif 日语
- JPN_SS_501-5849_A.pdf 日语
- 工艺规范 ENG_SS_101-160015_B4.pdf 英文版本
使用说明书
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 14
-
行数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子额定电流（最大值） (A): 2
端接特性
-
线缆端接方法 : 绝缘刺破 (IDC)
机械附件
-
接合固定类型 : 锁定
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 1.5 mm [ .06 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
