1-2834461-6

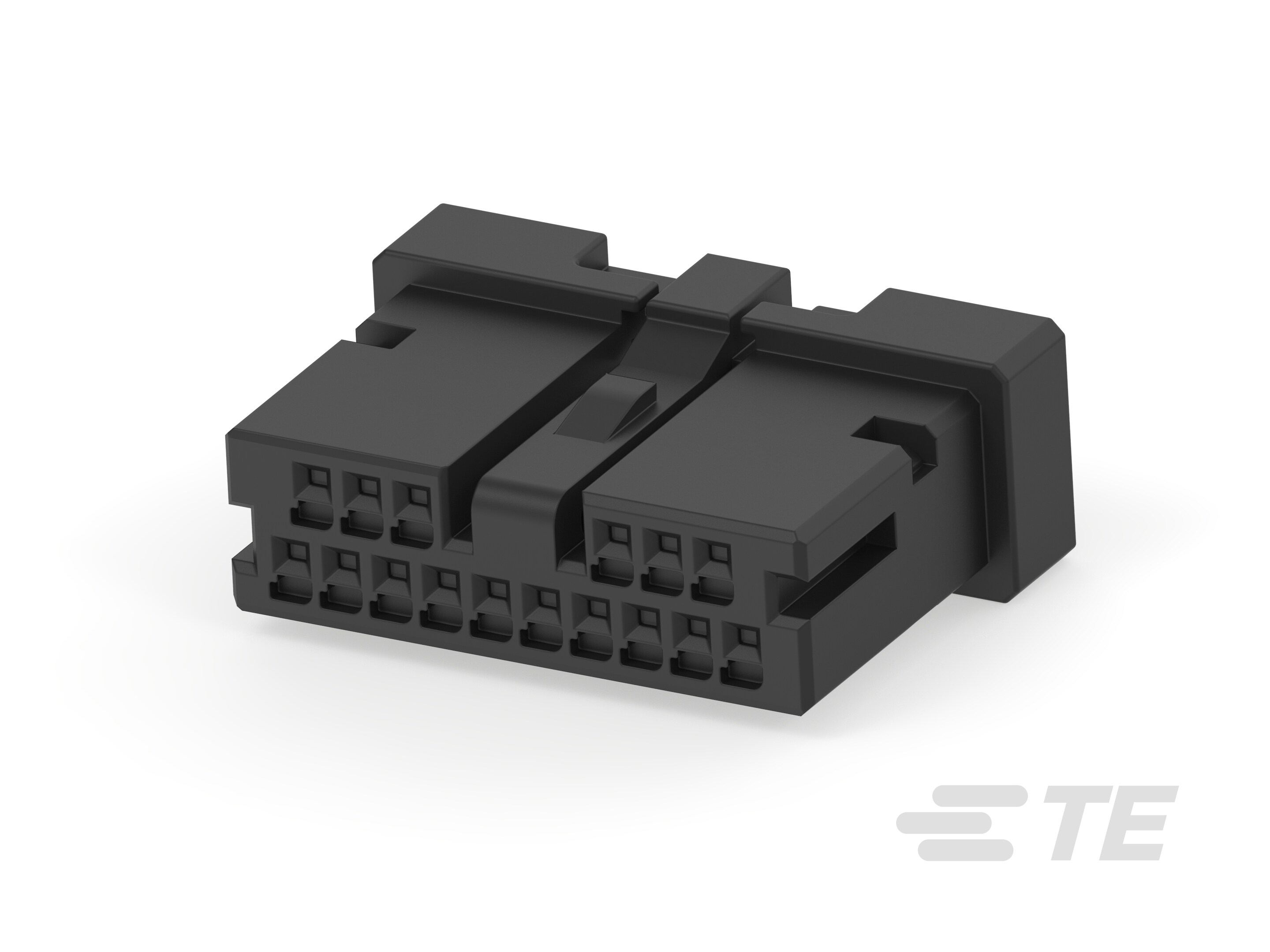

Connector Assembly, Receptacle, Crimp, Wire-to-Board, 16 Position, Mini Dynamic Series, Rectangular Wire & Cable Connectors & Housings
1-2834461-6
Connector Assembly, Receptacle, Crimp, Wire-to-Board, 16 Position, Mini Dynamic Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Mini Dynamic 系列
- TE 内部编号 1-2834461-6
- TE 内部产品描述 MINI DYNAMIC REC HSG ASSY 16P X-KEY BLK
- 所有 母端护套组件 (15)
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
接合固定类型 : 锁定
-
线缆端接方法 : 压接
文档
产品图纸
- MINI DYNAMIC WIRE SIDE ASSEMBLY ENG_CD_2834461_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2834461-6_A1.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2834461-6_A1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2834461-6_A1.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2834461-6_A1.3d_stp.zip 英文版本
产品规格
- 应用规格 CHI_SS_114-137619_A.pdf
- ENG_SS_114-137527_A.pdf 英文版本
- ENG_SS_114-137526_A3.pdf 英文版本
- 产品规格 ENG_SS_108-137526_A2.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20200821_A.pdf 英文版本
Product And Material Test Reports
- Mini Dynamic Test Report ENG_PMTR_501-137526_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 16
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合固定 : 带有
-
接合固定类型 : 锁定
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT
-
中心线（间距） : 1.8 mm [ .071 in ]
尺寸
-
连接器长度 : 22.9 mm [ .9 in ]
-
连接器高度 : 8.35 mm [ .32 in ]
-
行间距 : 2.75 mm [ .11 in ]
-
连接器宽度 : 15.7 mm [ .61 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
包装特性
-
封装数量 : 180
-
封装方法 : Carton
