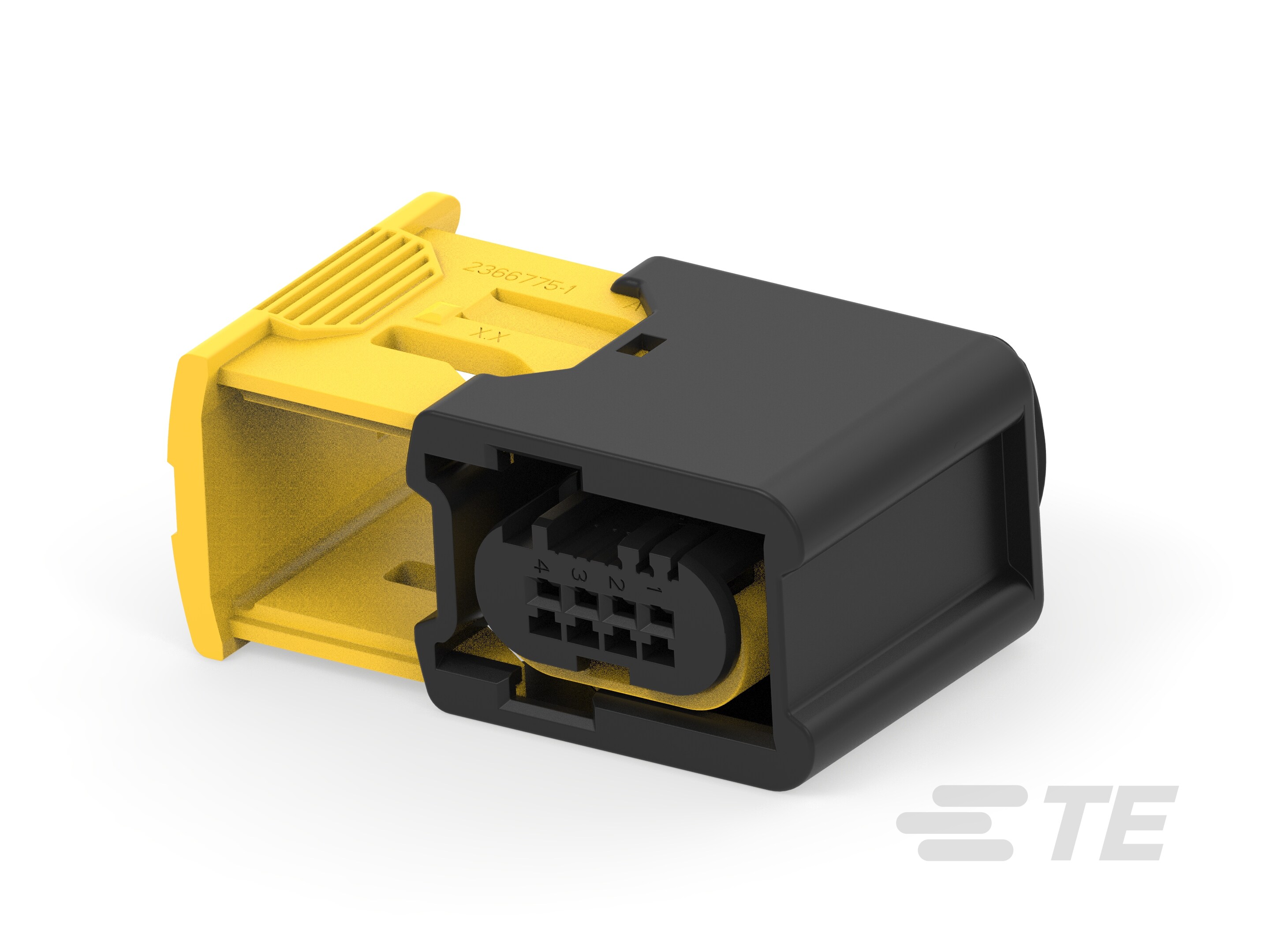

1-2366768-1
4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Sealable, Black, Wire & Cable, Power
1-2366768-1
4 Position Housing, Housing for Female Terminals, Wire-to-Wire, 2.5 mm [.098 in] Centerline, Sealable, Black, Wire & Cable, Power
-
- AMP
- 重型密封连接器系列
- TE 内部编号 1-2366768-1
- TE 内部产品描述 4POS,MCON 1.2,REC HSG ASSY,COD A
- 所有 重载密封系列连接器塑壳 (177)
-
位数 : 4
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 2.5 mm [ .098 in ]
文档
产品图纸
- 4POS,MCON 1.2,REC HSG ASSY,SLD 4pos. MCON 1.2 Buchsengehaeuse ENG_CD_2366768_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2366768-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2366768-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2366768-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2366768-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94662_A1.pdf 英文版本
- 产品规格 ENG_SS_108-94794_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 1
电气特征
-
标称电压架构 (V): 32
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
端子额定电流（最大值） (A): 16
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
使用环境
-
工作温度（最大值） : 140 °C [ 284 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
