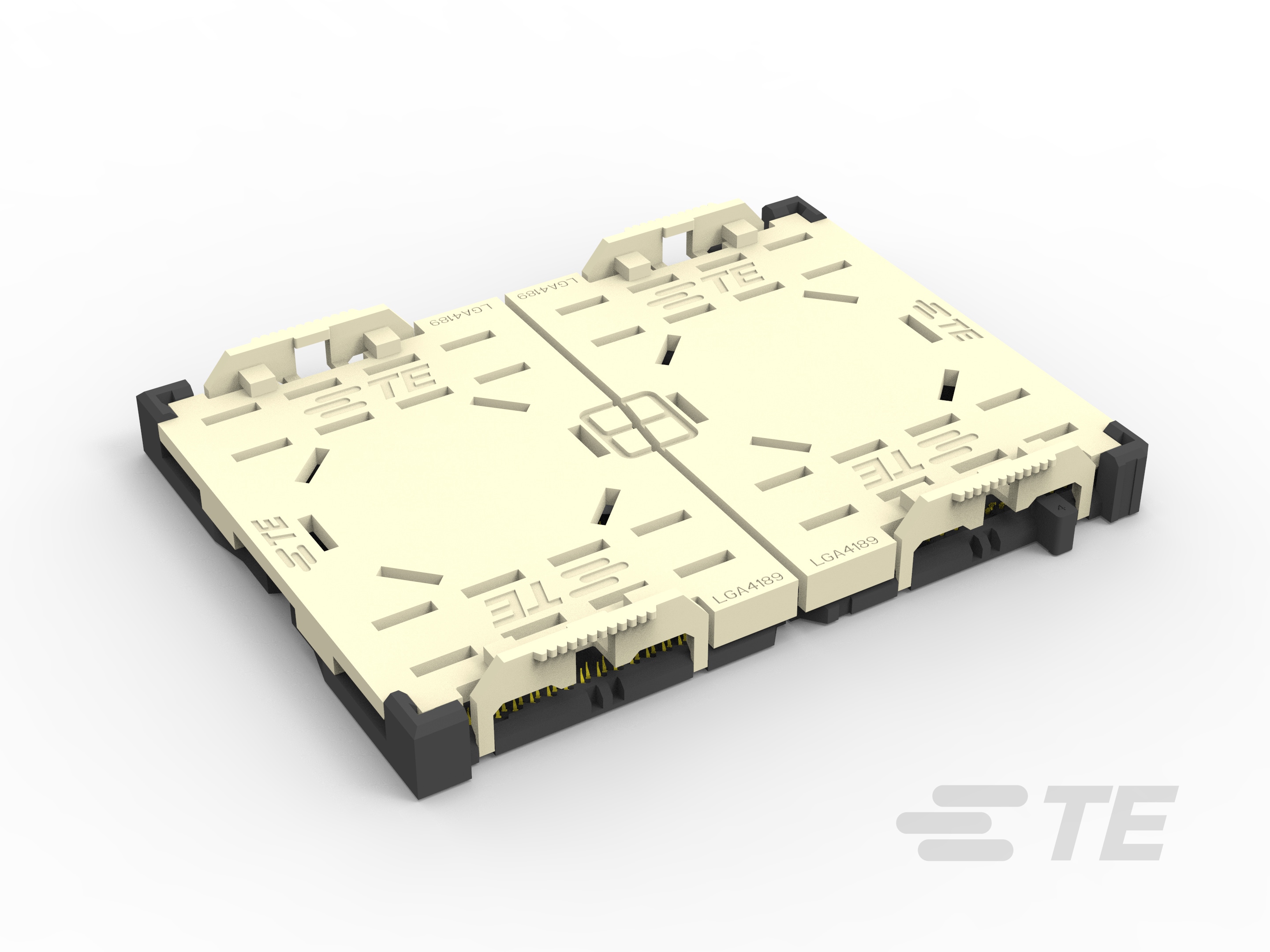

LGA 4189, 4189 Position, .034 in / .039 in [.86 mm / .99 mm] Centerline, Surface Mount - Solder Ball, LGA Sockets
1-2332283-4
LGA 4189, 4189 Position, .034 in / .039 in [.86 mm / .99 mm] Centerline, Surface Mount - Solder Ball, LGA Sockets
- TE 内部编号 1-2332283-4
- TE 内部产品描述 LGA4189-5 SOCKET P5 KIT FOR ODM (15U AU)
-
IC 插座类型 : LGA 4189
-
端子接合区域电镀材料厚度 (µin): 15
-
位数 : 4189
-
中心线（间距） (mm): .86, .99
-
中心线（间距） (in): .034, .039
-
PCB 端接方法 : 表面贴装 - 焊球
文档
产品图纸
- Custermer drawing for socket P4 (Kit package) ENG_CD_2332283_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2332283-4_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2332283-4_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2332283-4_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2332283-4_A.3d_stp.zip 英文版本
数据表/目录页
- LGA 4189 Socket and Hardware ENG_DS_1-1773982-4-lga_4189_flyer_en_1020.pdf 英文版本
- 1-1773982-5-lga_4189_flyer_cn ENG_DS_1-1773982-5-lga_4189_flyer_cn_1020.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-115024_E.pdf 英文版本
- 产品规格 ENG_SS_108-115149_A.pdf 英文版本
- S_108-57306_A.tif 英文版本
- S_108-57306_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_E28476_20041208_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
位数 : 4189
-
栅格间距 : .9906 x .8585 mm [ .039 x .0338 in ]
主体特性
-
框架种类 : 正方形
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
IC 插座类型 : LGA 4189
-
端子接合区域电镀材料厚度 (µin): 15
-
端子额定电流（最大值） (A): .5
端接特性
-
PCB 端接方法 : 表面贴装 - 焊球
机械附件
-
连接器安装类型 : 板安装
壳体特性
-
外壳材料 : 高温热塑塑料
-
壳体颜色 : 黑色
-
中心线（间距） (mm): .86, .99
-
中心线（间距） (in): .034, .039
使用环境
-
工组温度范围 : -25 – 100 °C [ -13 – 212 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装方法 : Tray
