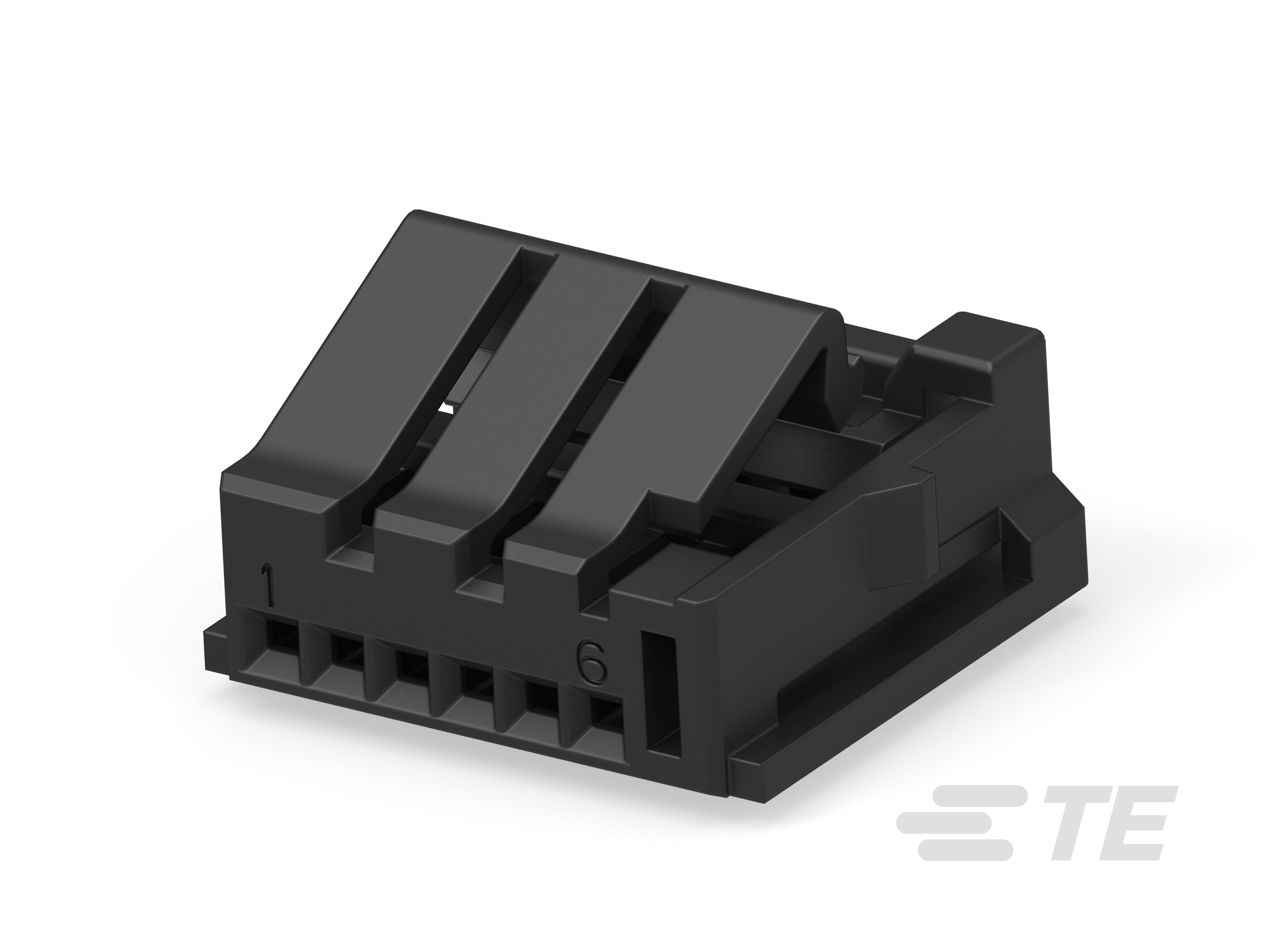

1-2332186-1
6 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.27 mm [.05 in] Centerline, Black, Wire & Cable, Signal, 0.50 Connector System
1-2332186-1
6 Position Housing, Housing for Female Terminals, Wire-to-Board, 1.27 mm [.05 in] Centerline, Black, Wire & Cable, Signal, 0.50 Connector System
-
- PicoMQS
- .50 连接器系统
- TE 内部编号 1-2332186-1
- TE 内部产品描述 6POS,PICO MQS,REC HSG,UNSLD,COD A
- 所有 PicoMQS，2-22 位母端壳体，未密封 (11)
-
位数 : 6
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : .5 mm [ .019 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 1.27 mm [ .05 in ]
文档
产品图纸
- 6POS PicoMQS RECEPTACLE HOUSING 6pol. PicoMQS Gehaeuse ENG_CD_2332186_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2332186-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2332186-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2332186-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2332186-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94520_A4.pdf 英文版本
- 产品规格 ENG_SS_108-94648_A6.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 锁定枪
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 1
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 母端
-
端子大小 : .5mm
-
对接公端宽度 : .5 mm [ .019 in ]
-
端子额定电流（最大值） (A): 2
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 1.27 mm [ .05 in ]
使用环境
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
操作/应用
-
电路应用 : Signal
包装特性
-
封装方法 : Carton
其他
-
能够保证连接器位置 : 否
