1-2328724-3

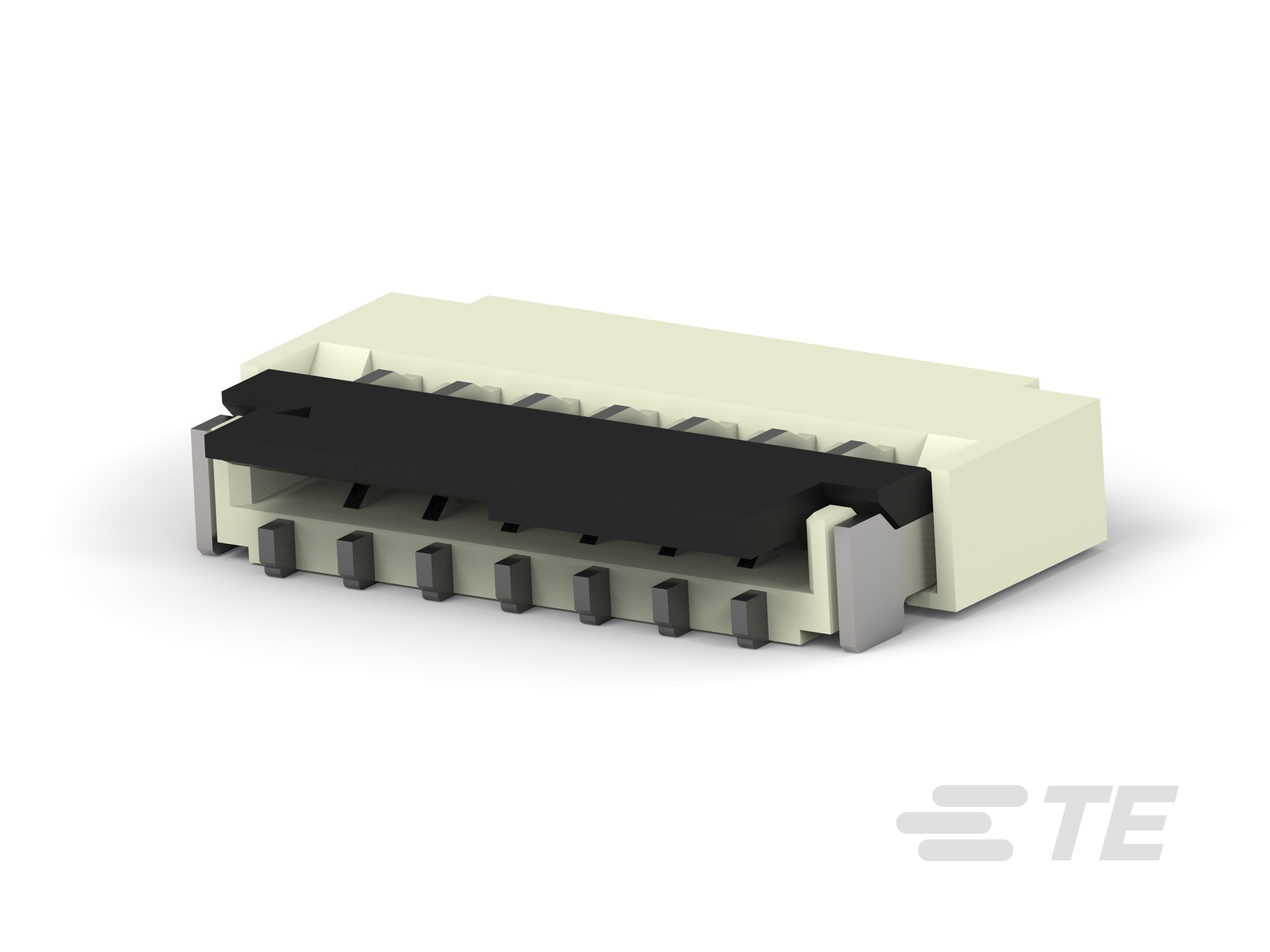

FPC Connectors, Wire-to-Board, 13 Position, .3 mm Centerline, Non-ZIF, Right Angle, Surface Mount, Height .039 in [1 mm], Width 5.4 mm [.21 in], Gold

13PIN 0.3MMP FPC CONNECTOR,FRONT FLIP-1-2328724-3

1-2328724-3

FPC Connectors, Wire-to-Board, 13 Position, .3 mm Centerline, Non-ZIF, Right Angle, Surface Mount, Height .039 in [1 mm], Width 5.4 mm [.21 in], Gold

    • FPC

  • 连接器系统 : 线到板

  • 位数 : 13

  • 中心线（间距） (mm): .3

  • 插入力类型 : 非 ZIF

  • PCB 安装方向 : 直角

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器产品类型 : 连接器组件

  • PCB 连接器组件类型 : PCB 安装母端

  • 连接器系统 : 线到板

  • 插入力类型 : 非 ZIF

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 行数 : 1

  • 与线缆类型兼容 : FFC, FPC

  • 位数 : 13

  • PCB 安装方向 : 直角

电气特征

  • 工作电压 (VAC): 30

  • 工作电压 (VDC): 30

主体特性

  • 主要产品颜色 : 土黄色

  • 致动器颜色 : 黑色

接触件特性

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 金

  • 端子形状和构造 : 标准平面

  • 端子类型 : 插座

  • 端子布局 : 直插式

  • 端子接合位置 : 底部

  • 端子接触部电镀材料 : 金

  • 端子额定电流（最大值） (A): .5

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 接合对准 : 带有

壳体特性

  • 外壳材料 : LCP（液晶聚合物）

  • 中心线（间距） (mm): .3

尺寸

  • 连接器高度 : 1 mm [ .039 in ]

  • 连接器宽度 : 5.4 mm [ .21 in ]

  • 接受柔性电缆粗度 : .2 mm [ .008 in ]

使用环境

  • 工作温度范围 : -40 – 85 °C [ -40 – 185 °F ]

包装特性

  • 封装方法 : 卷带包装, 卷带包装
