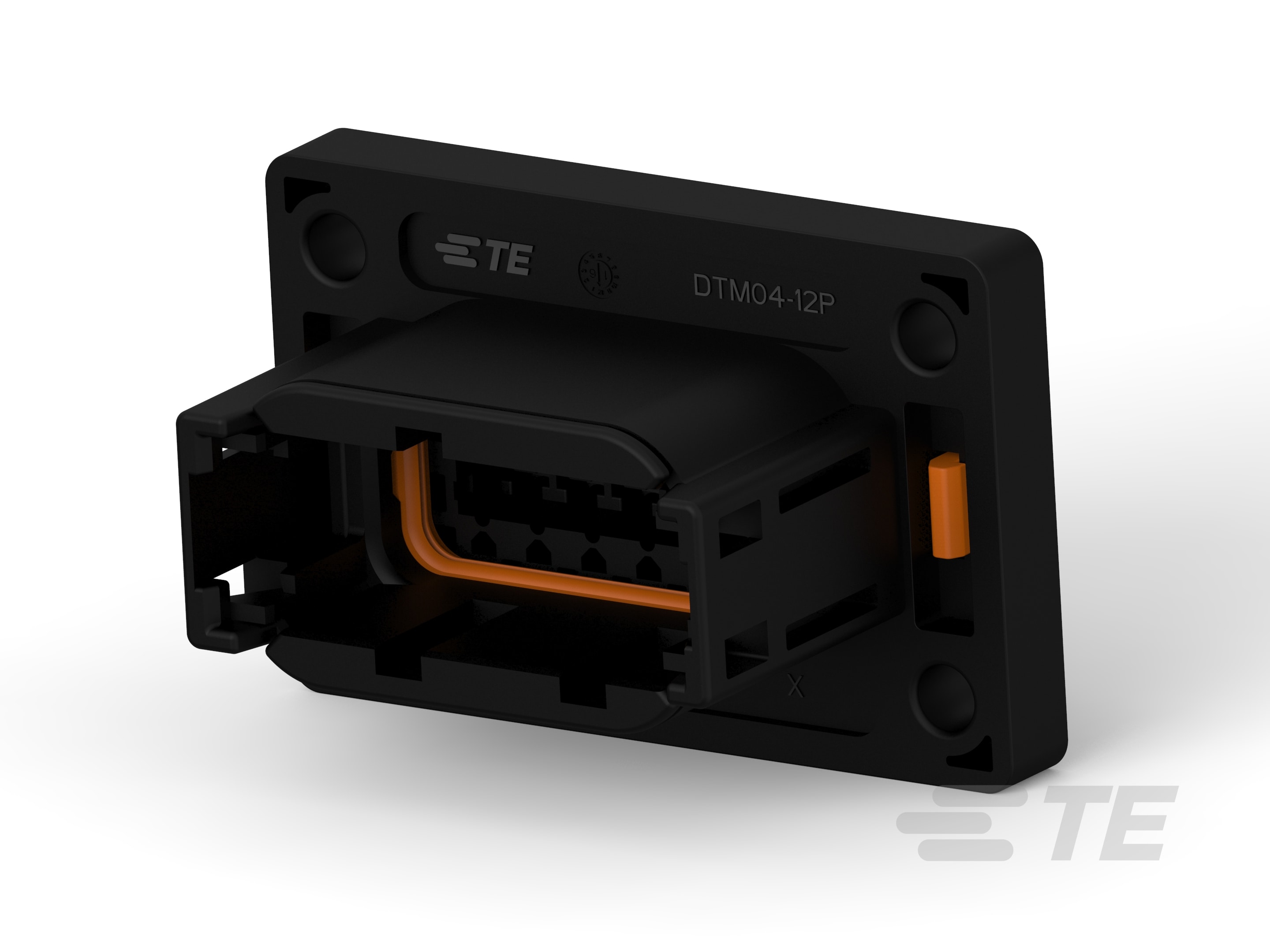

1-2303064-2
Receptacle, Wire-to-Panel, 12 Position, 4.19 mm [.164 in] Centerline, Sealable, Black, Wire & Cable, Signal, Panel Mount, DEUTSCH DT
1-2303064-2
Receptacle, Wire-to-Panel, 12 Position, 4.19 mm [.164 in] Centerline, Sealable, Black, Wire & Cable, Signal, Panel Mount, DEUTSCH DT
-
- DEUTSCH
- DEUTSCH DT
- TE 内部编号 1-2303064-2
- TE 内部产品描述 12POS,STAMPED 20,PIN HSG ASSY,SLD,COD 2
- 所有 DEUTSCH DTM Housings (113)
-
封装方法 : Box
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
-
主要产品颜色 : 黑色
-
UL 阻燃性等级 : UL 94V-0
-
混合型连接器 : 否
文档
产品图纸
- RECPTACLE, 12 SIZE #20 CONTACTS DTM SERIES ENG_CD_2303064_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-2303064-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-2303064-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-2303064-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-2303064-2_A.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151010_D.pdf 英文版本
- 产品规格 ENG_SS_108-151010_F.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器系统 : 线到面板
-
连接器形状 : 矩形
-
主要锁定特性 : 外壳集成
-
连接器和壳体类型 : 母端
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 12
-
空白孔位 : 0
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 180°
-
连接器和键控代码 : B
接触件特性
-
接合插针直径 : 1 mm [ .039 in ]
-
端子大小 : 尺寸 20
-
端子额定电流（最大值） (A): 7.5
-
端子类型 : 插座
机械附件
-
应力消除 : 不带
-
接合对准类型 : 键控
-
连接器安装类型 : 面板安装
-
接合对准 : 带有
-
端子位置保证 : 否
壳体特性
-
中心线（间距） : 4.19 mm [ .164 in ]
-
外壳材料 : PA GF
尺寸
-
兼容的绝缘直径范围 : 3 mm [ .118 in ]
-
产品长度 : 55.1 mm [ 2.17 in ]
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1
-
行间距 : 7.1 mm [ .279 in ]
-
产品宽度 : 43.7 mm [ 1.72 in ]
-
连接器高度 : 35.6 mm [ 1.4 in ]
使用环境
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
保护等级 : IP6K9K, IP68
包装特性
-
封装方法 : Box
-
封装数量 : 180
其他
-
可维修 : 否
-
能够保证连接器位置 : 否
