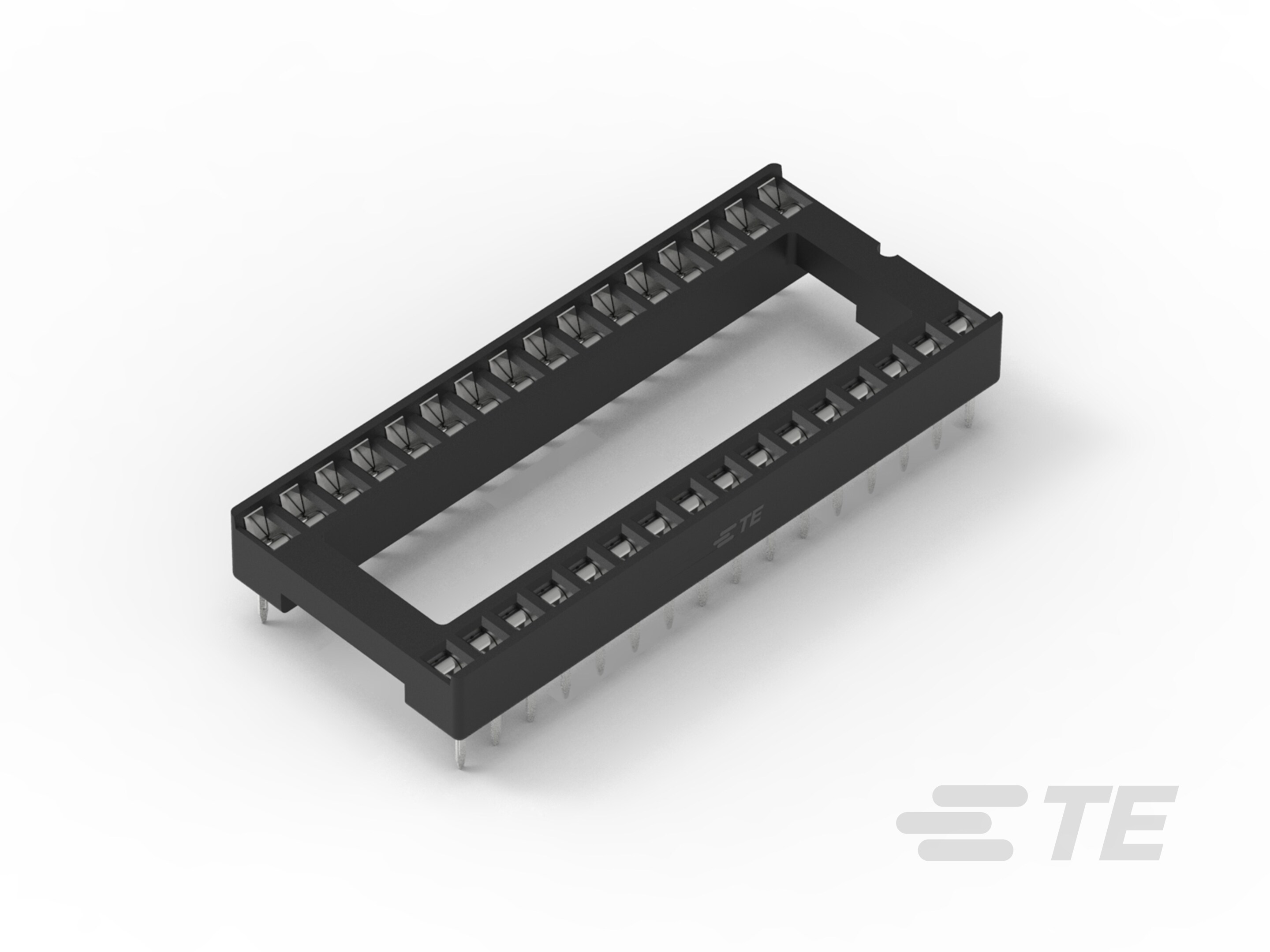

1-2199300-2

Stamped & Formed, 32 Position, Standard Profile, Through Hole, Tin (Sn), -40 – 105 °C [-40 – 221 °F], DIP Sockets

全部查看 DIP 插座：标准，冲压成型，开放式，锡 (3)
32P,DIP SKT,600 CL,OTC,PB FREE-1-2199300-2

1-2199300-2

Stamped & Formed, 32 Position, Standard Profile, Through Hole, Tin (Sn), -40 – 105 °C [-40 – 221 °F], DIP Sockets

全部查看  DIP 插座：标准，冲压成型，开放式，锡 (3)
    • DIPLOMATE
  • TE 内部编号 1-2199300-2
  • TE 内部产品描述 32P,DIP SKT,600 CL,OTC,PB FREE

  • 端子制造 : 冲压成形

  • 位数 : 32

  • 连接器外形 : 标准

  • 行间距 : 15.24 mm [ .6 in ]

  • 支脚种类 : 通孔

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 支脚种类 : 通孔

结构特性

  • 行数 : 2

  • PCB 安装方向 : 垂直

  • 位数 : 32

电气特征

  • 绝缘电阻 (MΩ): 1000

  • 接触电阻 (mΩ): 20

主体特性

  • 套管材料 : 黄铜/铜

  • 框架种类 : 开式

  • 套管电镀材料 : 锡/铅

  • 连接器外形 : 标准

接触件特性

  • 端子类型 : 插针

  • PCB 端子端接区域电镀材料 : 锡

  • IC 插座类型 : DIP

  • 端子基材 : 磷青铜

  • 接合接触类型 : 双叶

  • 端子制造 : 冲压成形

  • 端子接触部电镀材料 : 锡 (Sn)

  • 端子接合区域电镀材料厚度 : 1.52 µm [ 60 µin ]

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : 聚酯

尺寸

  • 行间距 : 15.24 mm [ .6 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tube | 盒和管
