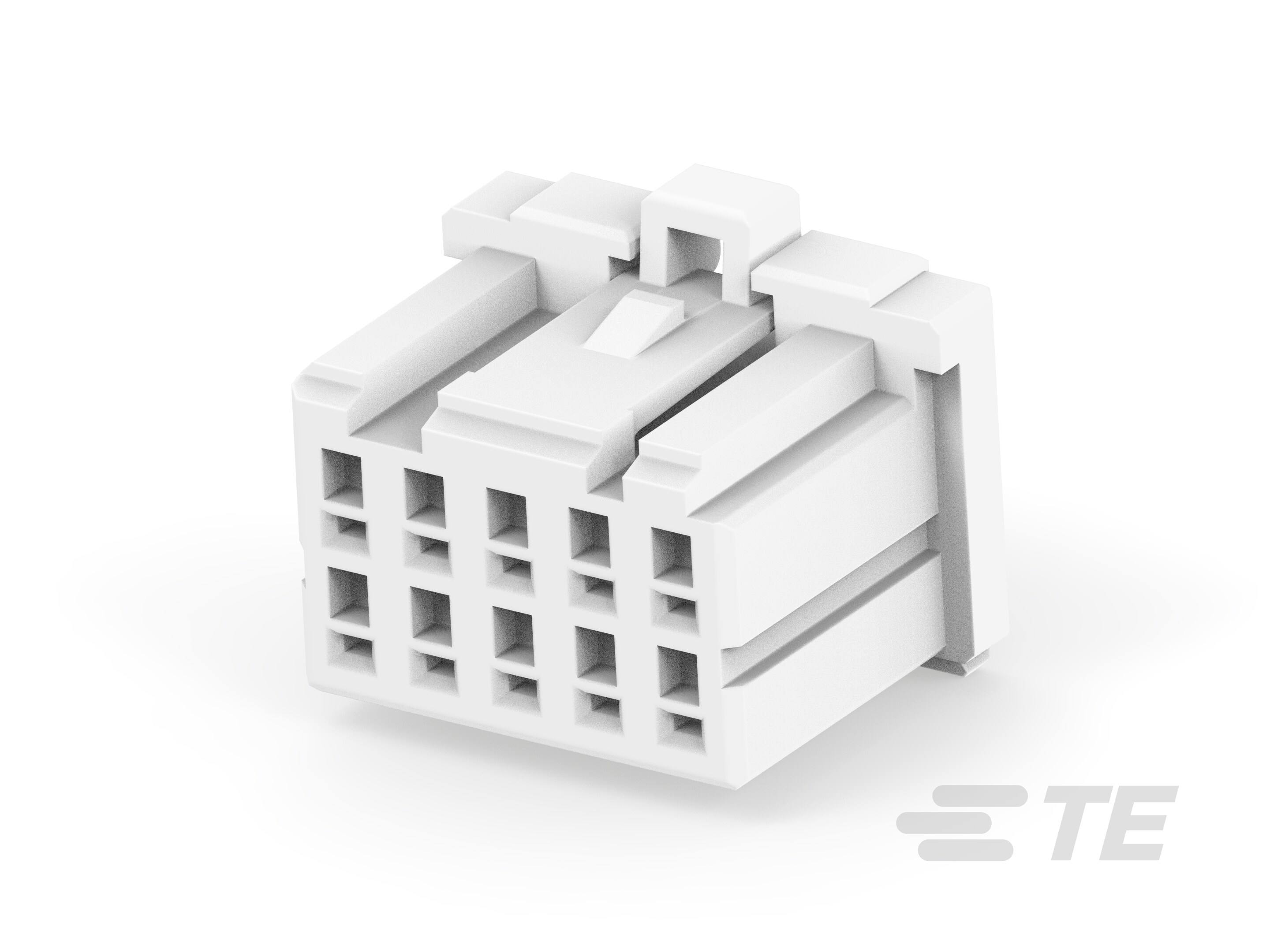

1-1939028-5
Housing, Receptacle, Crimp, Wire-to-Board, 10 Position, Dynamic 1000 Series, Rectangular Wire & Cable Connectors & Housings
1-1939028-5
Housing, Receptacle, Crimp, Wire-to-Board, 10 Position, Dynamic 1000 Series, Rectangular Wire & Cable Connectors & Housings
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 1-1939028-5
- TE 内部产品描述 DYNAMIC 1200D REC HSG 10P X NATURAL
- 所有 Receptacle and Tab Housing: 2.5 mm Pitch, 250V (59)
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
接合固定 : 带有
-
线缆端接方法 : 压接
-
连接器系统 : 线到板
文档
产品图纸
- DYNAMIC D1200D 2.5mmPITCH REC HSG COLOR 4-20POS 日语
- DYNAMIC D1200D 2.5mmPITCH REC HSG COLOR 4-20POS JPN_CD_1939028_C.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1939028-5_P.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1939028-5_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1939028-5_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1939028-5_P.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- ENG_SS_108-78298_F.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 10
-
行数 : 2
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
行间距 : 3.3 mm [ .129 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
