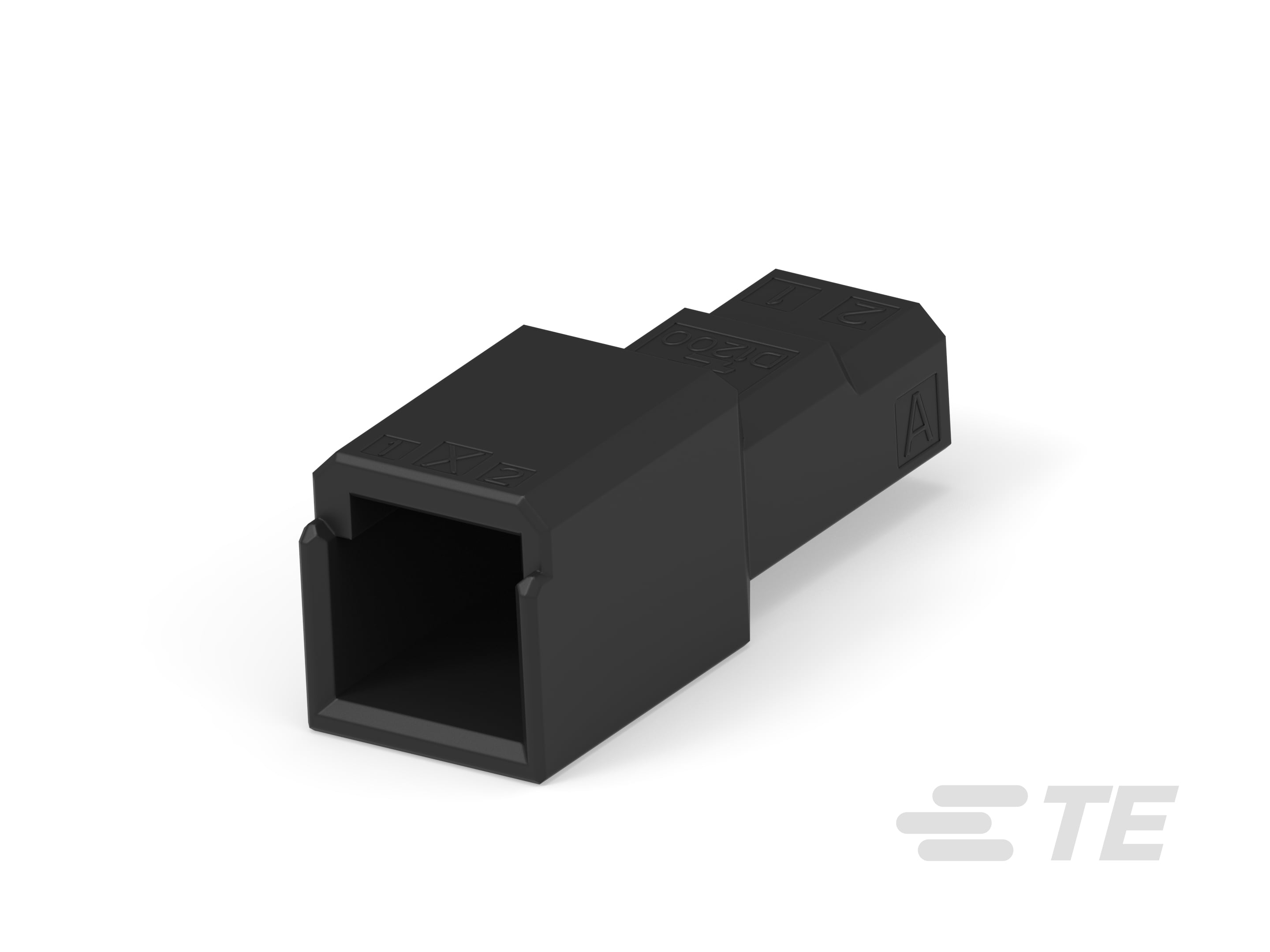

1-1903129-2
2 Position, Housing for Male Terminals, Housing, Crimp, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, Wire & Cable, Dynamic 1000 Series
1-1903129-2
2 Position, Housing for Male Terminals, Housing, Crimp, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, Wire & Cable, Dynamic 1000 Series
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 1-1903129-2
- TE 内部产品描述 DYNAMIC 1200S TAB HSG 2P F/H
- 所有 Receptacle and Tab Housing: 2.5 mm Pitch, 250V (59)
-
位数 : 2
-
连接器和壳体类型 : 公端子护套
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- DYNAMIC D1200S 2.5mm PITCH TAB HSG, FREE HANGING TYPE 2 POS ENG_CD_1903129_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1903129-2_D.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1903129-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1903129-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1903129-2_D.3d_stp.zip 英文版本
数据表/目录页
- 1-1773721-5_DYNAMIC_SERIES_QRG ENG_DS_1-1773721-5_DYNAMIC_SERIES_QRG_0914_1-1773721-5_QRG-DYNAMIC-SERIES.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- ENG_SS_108-78298_F.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 公端子护套
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 公端
-
端子基材 : 铜合金
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 7.6 mm [ .29 in ]
-
连接器高度 : 8 mm [ .31 in ]
-
连接器宽度 : 21 mm [ .82 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
