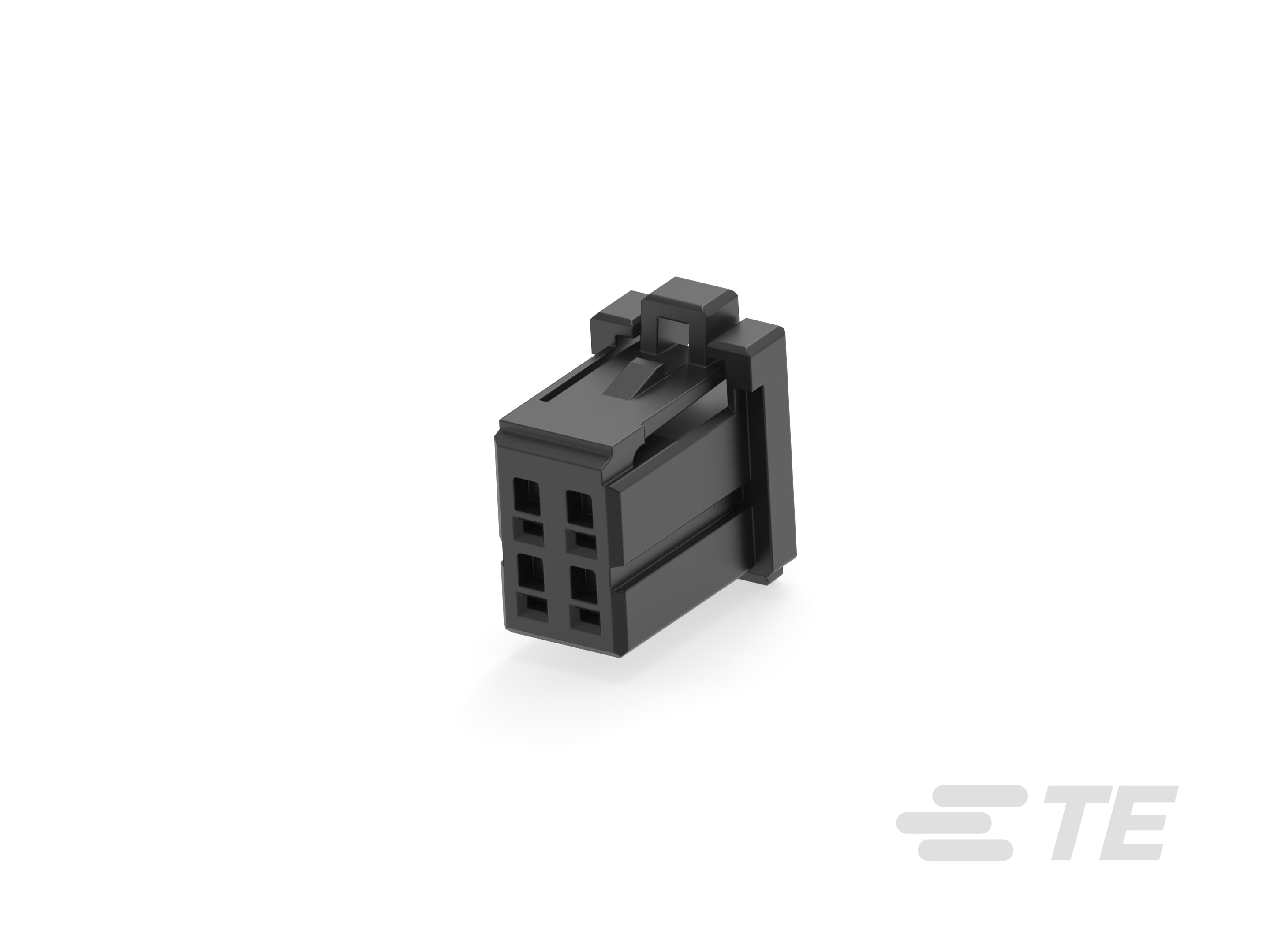

1-1827864-2
4 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.5 mm [.098 in] Centerline, 2 Row, Wire & Cable, Signal, Dynamic 1000 Series
1-1827864-2
4 Position, Receptacle, Housing, Crimp, Wire-to-Board, UL 94V-0, 2.5 mm [.098 in] Centerline, 2 Row, Wire & Cable, Signal, Dynamic 1000 Series
-
- Dynamic Series
- Dynamic 1000 系列
- TE 内部编号 1-1827864-2
- TE 内部产品描述 DYNAMIC 1200D REC HSG 4P X BLACK
- 所有 Receptacle and Tab Housing: 2.5 mm Pitch, 250V (59)
-
位数 : 4
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
接合固定 : 带有
-
线缆端接方法 : 压接
文档
产品图纸
- DYNAMIC D1200D 2.5mm PITCH REC HSG 4-20 POS ENG_CD_1827864_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1827864-2_U3.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1827864-2_U3.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1827864-2_U3.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1827864-2_U3.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5377_L.pdf 英文版本
- 产品规格 ENG_SS_108-78268_L.pdf 英文版本
- ENG_SS_108-78298_F.pdf 英文版本
- JPN_SS_108-78414_B.tif 日语
- JPN_SS_108-78414_B.pdf 日语
使用说明书
- 使用说明书（非美国） ENG_SS_411-78241_D2.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端
-
连接器产品类型 : 外壳
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子基材 : 铜合金
-
端子额定电流（最大值） (A): 1
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 聚酯 GF
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
连接器长度 : 7.6 mm [ .29 in ]
-
连接器高度 : 12.45 mm [ .49 in ]
-
行间距 : 3.3 mm [ .129 in ]
-
连接器宽度 : 11.3 mm [ .44 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : Signal
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 800
-
封装方法 : Bag
