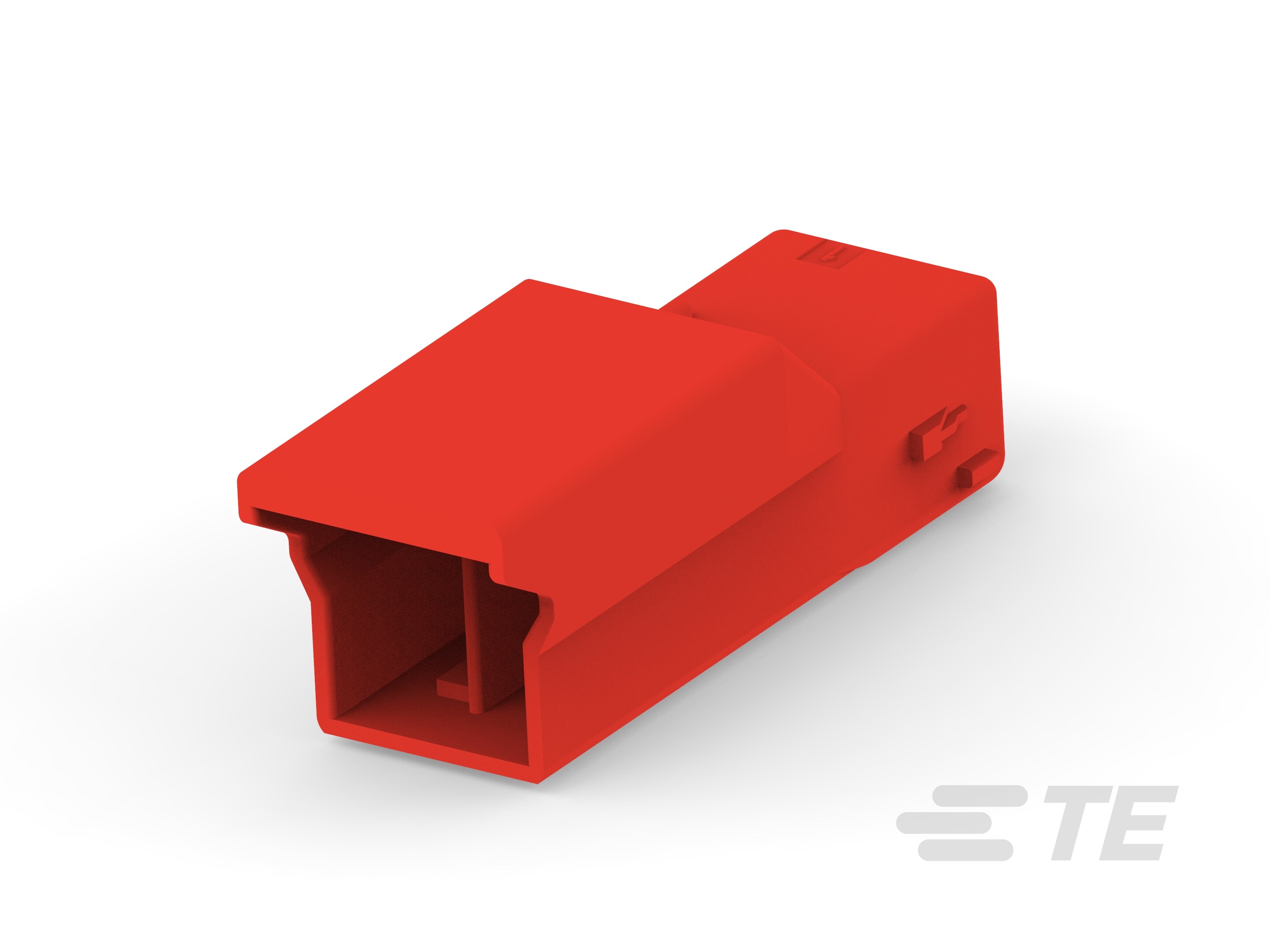

1-1565085-3
Housing, Cap, Wire-to-Wire, 2 Position, 3.5 mm [.138 in] Centerline, Wire & Cable, UL 94V-0, GWT 750°C (Without Flame), Rectangular Power Connectors
1-1565085-3
Housing, Cap, Wire-to-Wire, 2 Position, 3.5 mm [.138 in] Centerline, Wire & Cable, UL 94V-0, GWT 750°C (Without Flame), Rectangular Power Connectors
- TE 内部编号 1-1565085-3
- TE 内部产品描述 GIC 3.5W 2P CAP(GWT) RED
- 所有 灼热丝 GRACE INERTIA 盖帽 (5)
-
封装方法 : Bag
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
-
端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]
文档
产品图纸
- GRACE INERTIA CONNECTOR 3.5 2 POS CAP HOUSING ENG_CD_1565085_C7.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1565085-3_H.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1565085-3_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1565085-3_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1565085-3_H.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_114-5306_B2.pdf 英文版本
- ENG_SS_108-5810_C3.pdf 英文版本
- 合格检测报告 ENG_SS_501-61133_A.pdf 英文版本
- ENG_SS_TR-99953_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） JPN_SS_411-78134_O.tif 日语
- JPN_SS_411-78134_O.pdf 日语
机构认证
- UL 报告 ENG_AAD_UL_E28476_20030926_D1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
矩形电源连接器类型 : 护套
-
连接器系统 : 线到线
-
与分离式电线类型兼容 : 绞线
-
连接器和壳体类型 : 母端
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
信号位置数量 : 2
-
位数 : 2
-
行数 : 1
-
电源位置数量 : 2
电气特征
-
绝缘电阻 (MΩ): 1000
-
工作电压 (VDC): 300
-
工作电压 (VAC): 300
主体特性
-
连接器和键控代码 : A
接触件特性
-
端子接合区域电镀材料厚度 : .8 µm [ 31.5 µin ]
-
壳体内的端子定位力 : 带有
-
端子接触部电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 7
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
应力消除 : 不带
-
接合固定 : 带有
-
接合对准类型 : 键控
-
PCB 安装固定 : 不带
-
面板安装特性 : 不带
-
接合固定类型 : 锁闩, 插销锁, 惯性锁定
-
接合对准 : 带有
壳体特性
-
壳体颜色 : 红色
-
中心线（间距） : 3.5 mm [ .138 in ]
-
外壳材料 : PA 66
尺寸
-
线径 (AWG): 26 – 18
-
线径 (mm²): .13 – .9
-
线径 (CMA): 256.56 – 1776.17
-
连接器高度 : 9.3 mm [ .366 in ]
使用环境
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
灼热丝额定值 : GWT 750°C（无火焰）
-
与机构/标准产品兼容 : UL
包装特性
-
封装方法 : Bag
-
封装数量 : 400
