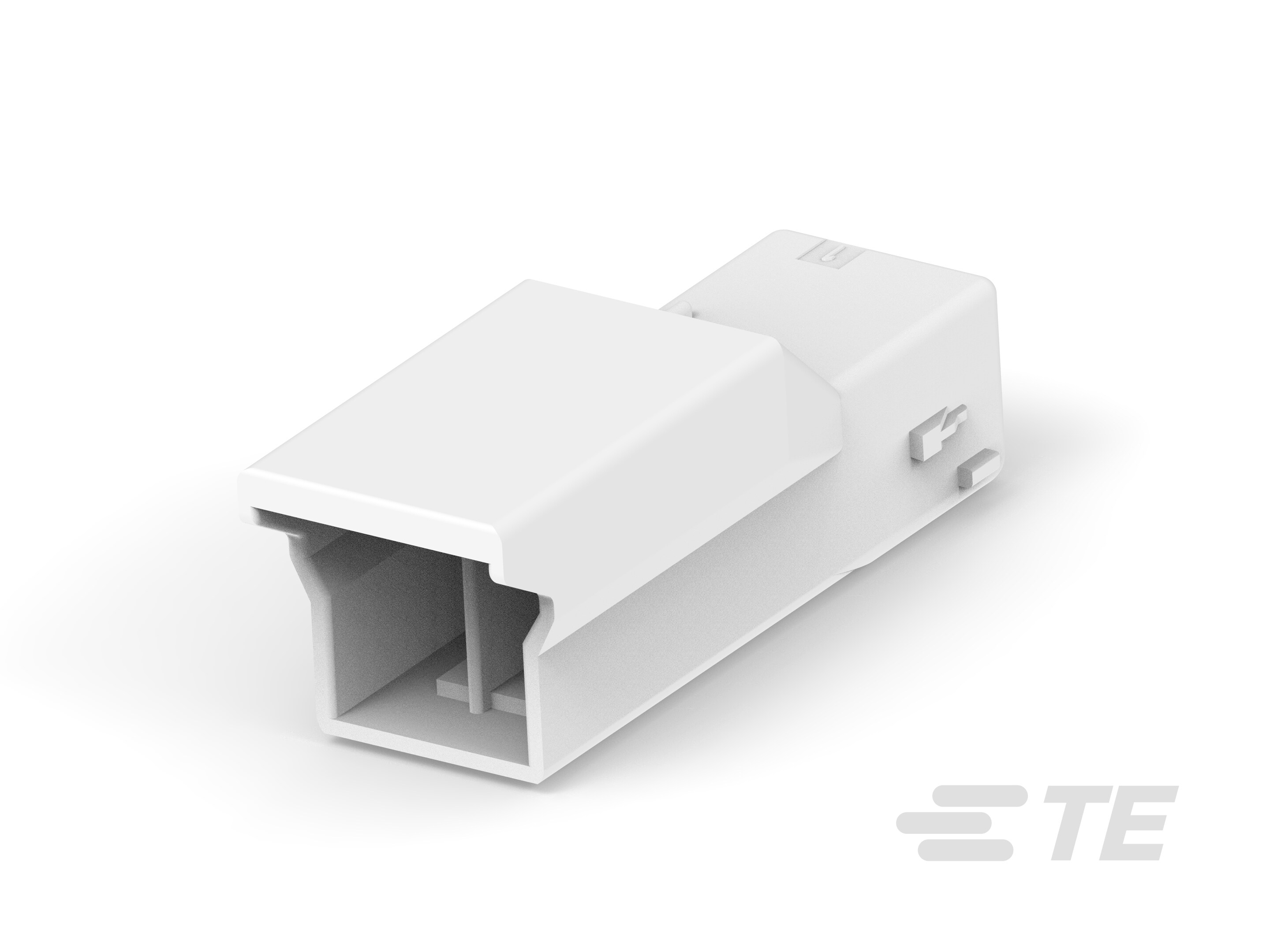

灼热丝 GRACE INERTIA 盖帽

请查看产品文档或联系我们以了解最新的机构审批信息。

• 与分离式电线类型兼容  绞线

• 连接器产品类型  外壳

• 连接器和壳体类型  母端

• 连接器系统  线到线

• 可密封  否

• 连接器和端子端接到  电线和电缆

• 位数  2

• 行数  1

• 电源位置数量  2

• 信号位置数量  2 | 3

• 绝缘电阻 (MΩ) 1000

• 工作电压 (VAC) 300

• 工作电压 (VDC) 300

• 主要产品颜色  土黄色 | 红色 | 蓝色 | 黄色 | 黑色

• 连接器和键控代码  A | C | D

• 端子布局  直插式

• 端子基材  铜合金

• 端子接触部电镀材料  锡 (Sn)

• 壳体内的端子定位力  不带 | 带有

• 端子类型  公端

• 端子额定电流（最大值） (A) 7

• 导线端子端接区域电镀材料  锡

• 端子接合区域电镀材料厚度  .8 µm [ 31.5 µin ]

• 线缆端接方法  压接

• 面板安装特性  不带

• 应力消除  不带

• 接合对准  带有

• 接合对准类型  键控

• 接合固定  带有

• 接合固定类型  惯性锁定 | 插销锁 | 锁闩

• 连接器安装类型  电缆安装（自由悬挂）

• 中心线（间距） (mm) 3.5

• 中心线（间距） (in) .137 | .138

• 外壳材料  PA 66

• 连接器长度  9.05 mm [ .356 in ]

• 连接器宽度  26.4 mm [ 1.039 in ]

• 连接器高度  9.3 mm [ .366 in ]

• 线径 (AWG) 26 – 18

• 线径 (mm²) .13 – .9

• 线径 (CMA) 256.56 – 1776.17

• 工组温度范围  -30 – 105 °C [ -22 – 221 °F ]

• 电路应用  电源和信号

• UL 等级  获得认可

• 与机构/标准产品兼容  CSA | UL

• UL 阻燃性等级  UL 94V-0

• 灼热丝额定值  GWT 750°C（无火焰）

• 封装数量  400

• 封装方法  Bag
