1-1452691-2

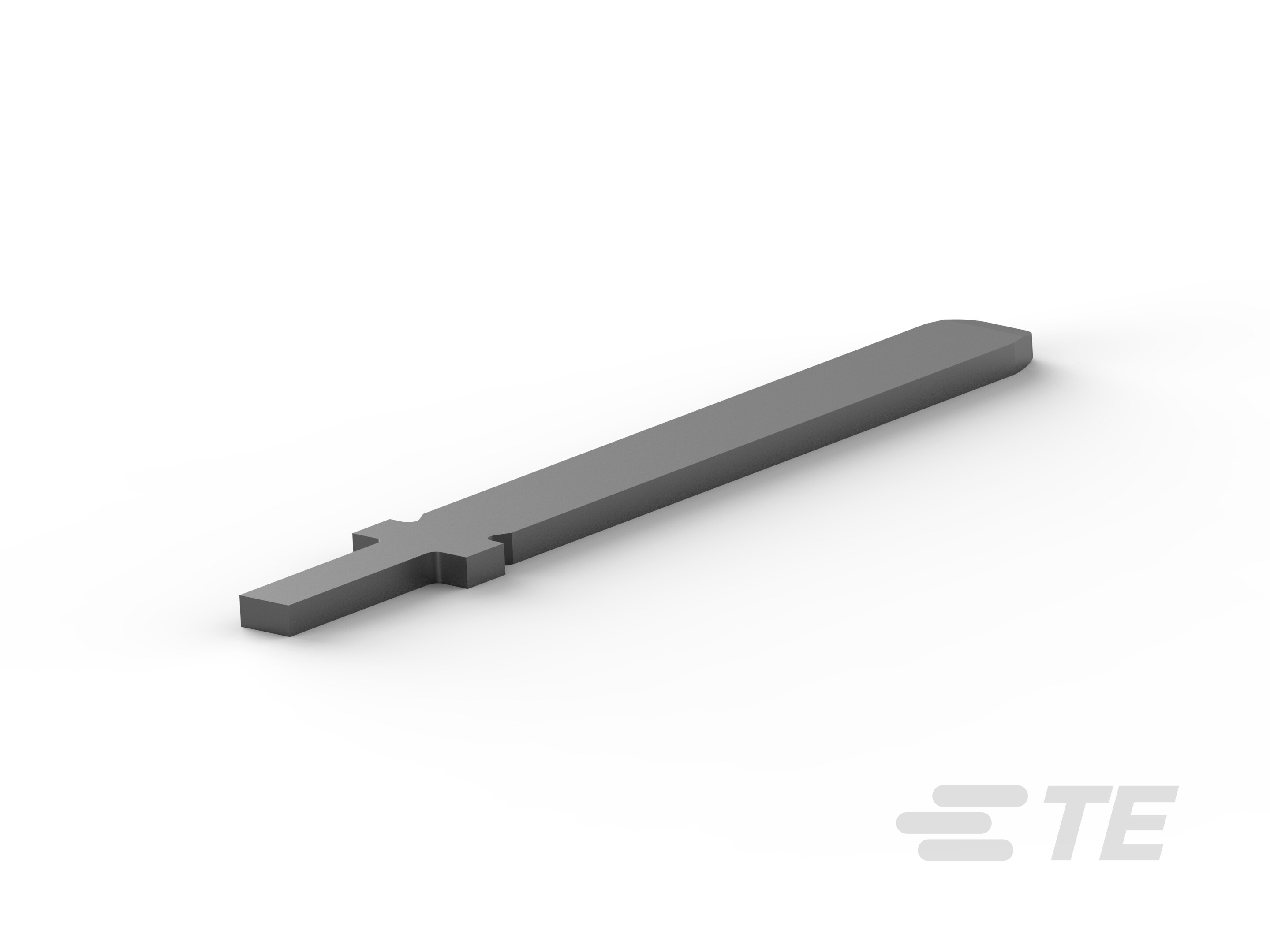

Tab Terminal, 2.3 mm [.091 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, 21.65 mm [.852 in] Tab Length, Press Fit Pin
1-1452691-2
Tab Terminal, 2.3 mm [.091 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, 21.65 mm [.852 in] Tab Length, Press Fit Pin
-
- 压接插针
- TE 内部编号 1-1452691-2
- TE 内部产品描述 TAB 2,3X0,64 W.ACTION PIN
- 所有 免焊连接插针端子 (60)
-
端子类型 : 公端
-
对接公端宽度 : 2.3 mm [ .091 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
-
工作温度（最大值） : 125 °C [ 212 °F ]
文档
产品图纸
- TAB 2.3x0.64 WITH ACTION PIN Flachstecker 2.3x0.64mm mit Action Pin NEUTRAL 英文版本
- TAB 2.3x0.64 WITH ACTION PIN Flachstecker 2.3x0.64mm mit Action Pin NEUTRAL C_1452691_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1452691-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1452691-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1452691-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1452691-2_A.3d_stp.zip 英文版本
数据表/目录页
- Press-Fit Connections for the Automotive Industry ENG_CS_1654403-1_0616.pdf 英文版本
产品规格
- 应用规格 GER_SS_114-18570_1.pdf 德语
- 产品规格 GER_SS_108-18867_2_108-18867.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 2.3mm
-
端子类型 : 公端
-
对接公端宽度 : 2.3 mm [ .091 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
尺寸
-
PCB 孔直径 : 1 mm [ .04 in ]
-
公端长度 : 21.65 mm [ .852 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
