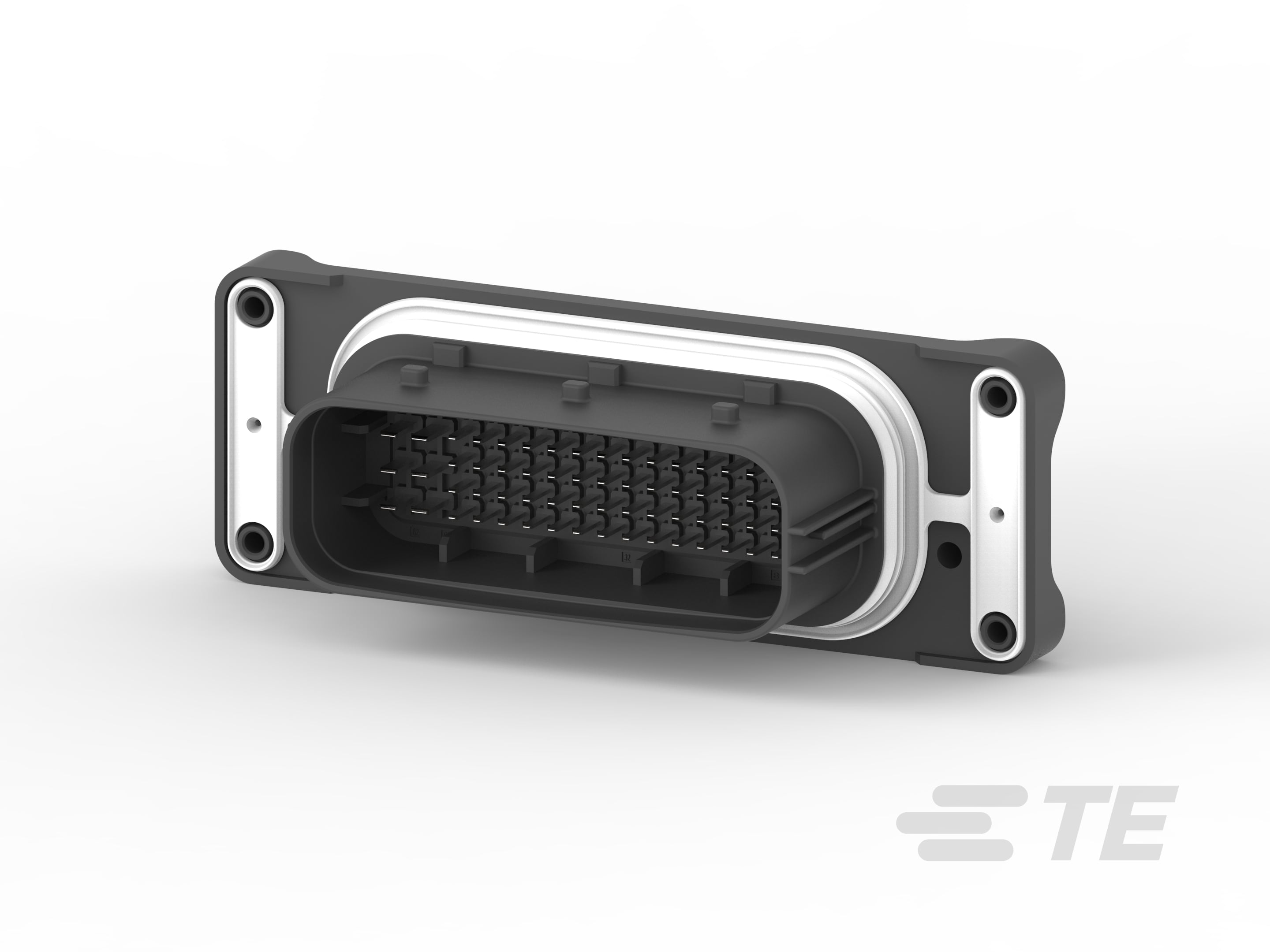

1-1418362-3
Horizontal, Wire-to-Board, 62 Position, 3 / 4 Rows, 4mm / 5mm [.157in / .197in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
1-1418362-3
Horizontal, Wire-to-Board, 62 Position, 3 / 4 Rows, 4mm / 5mm [.157in / .197in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, LEAVYSEAL
-
- AMP
- LEAVYSEAL
- TE 内部编号 1-1418362-3
- TE 内部产品描述 62 POS MIXED HEADER CODA
- 所有 LEAVYSEAL Connector Headers (22)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 40
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1418362-3_C.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_1-1418362-3_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1418362-3_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1418362-3_C.3d_stp.zip 英文版本
数据表/目录页
- LEAVYSEAL CONNECTORS ENG_CS_1-1773972-7_A.pdf 英文版本
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18660_D3.pdf 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
PCB 安装方向 : 水平
电气特征
-
额定电压（最大值） (VDC): 36
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 (mm): .6, .8
-
对接公端厚度 (in): .025, .031
-
对接公端宽度 (mm): 1.5, 2.8
-
对接公端宽度 (in): .059, .11
-
端子额定电流（最大值） (A): 40
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准类型 : 键控
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 132 mm [ 5.196 in ]
-
PCB 的外形高度 : 36.3 mm [ 1.429 in ]
-
连接器宽度 : 57.6 mm [ 2.268 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 212 °F ]
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
行业标准
-
IP 等级 : IP67
包装特性
-
封装数量 : 6
