1-1376357-6

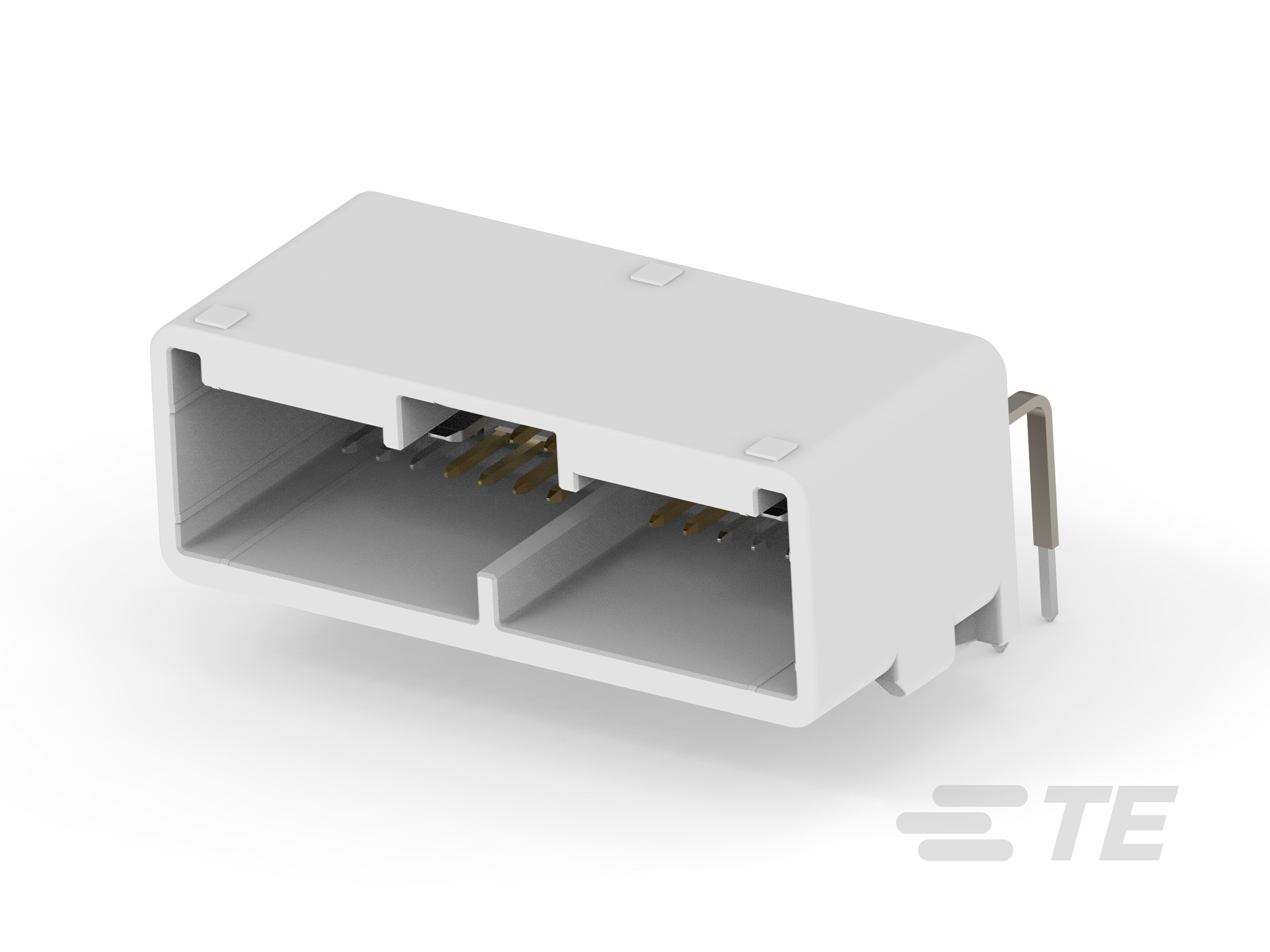

Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.2mm / 4mm [.086in / .157in] Centerline, Gold (Au) / Tin (Sn), 0.64/025 Connector System
1-1376357-6
Horizontal, Wire-to-Board, 26 Position, 2 Rows, 2.2mm / 4mm [.086in / .157in] Centerline, Gold (Au) / Tin (Sn), 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 1-1376357-6
- TE 内部产品描述 025/090 26 pos Cap Assy H 12 Au
- 所有 Press-Fit & SMT Header (22)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源和信号
文档
产品图纸
- 025/090 SERIES CONNECTOR 26POSITION CAP HOUSING ASSEMBLY JPN_CD_1376357_A5.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1376357-6_F.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1376357-6_F.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1376357-6_F.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1376357-6_F.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5250_C1.tif 日语
- JPN_SS_114-5250_C1.pdf 日语
- 产品规格 JPN_SS_108-5667_D4.tif 日语
- JPN_SS_108-5667_D4.pdf 日语
- JPN_SS_108-5667-1_D4.tif 日语
- JPN_SS_108-5667-1_D4.pdf 日语
- JPN_SS_108-5953_A.pdf 日语
- JPN_SS_108-5953_A.tif 日语
- JPN_SS_108-5953-1_A.tif 日语
- JPN_SS_108-5953-1_A.pdf 日语
- 合格检测报告 JPN_SS_501-5370_A.pdf 日语
使用说明书
- 使用说明书（非美国） JPN_SS_411-5927_D2.tif 日语
- JPN_SS_411-5927_D2.pdf 日语
- JPN_SS_411-5927-1_D2.tif 日语
- JPN_SS_411-5927-1_D2.pdf 日语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合板端连接器 : 是
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 土黄色
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源和信号
其他
-
接口编号 : 1376360
