000938N001

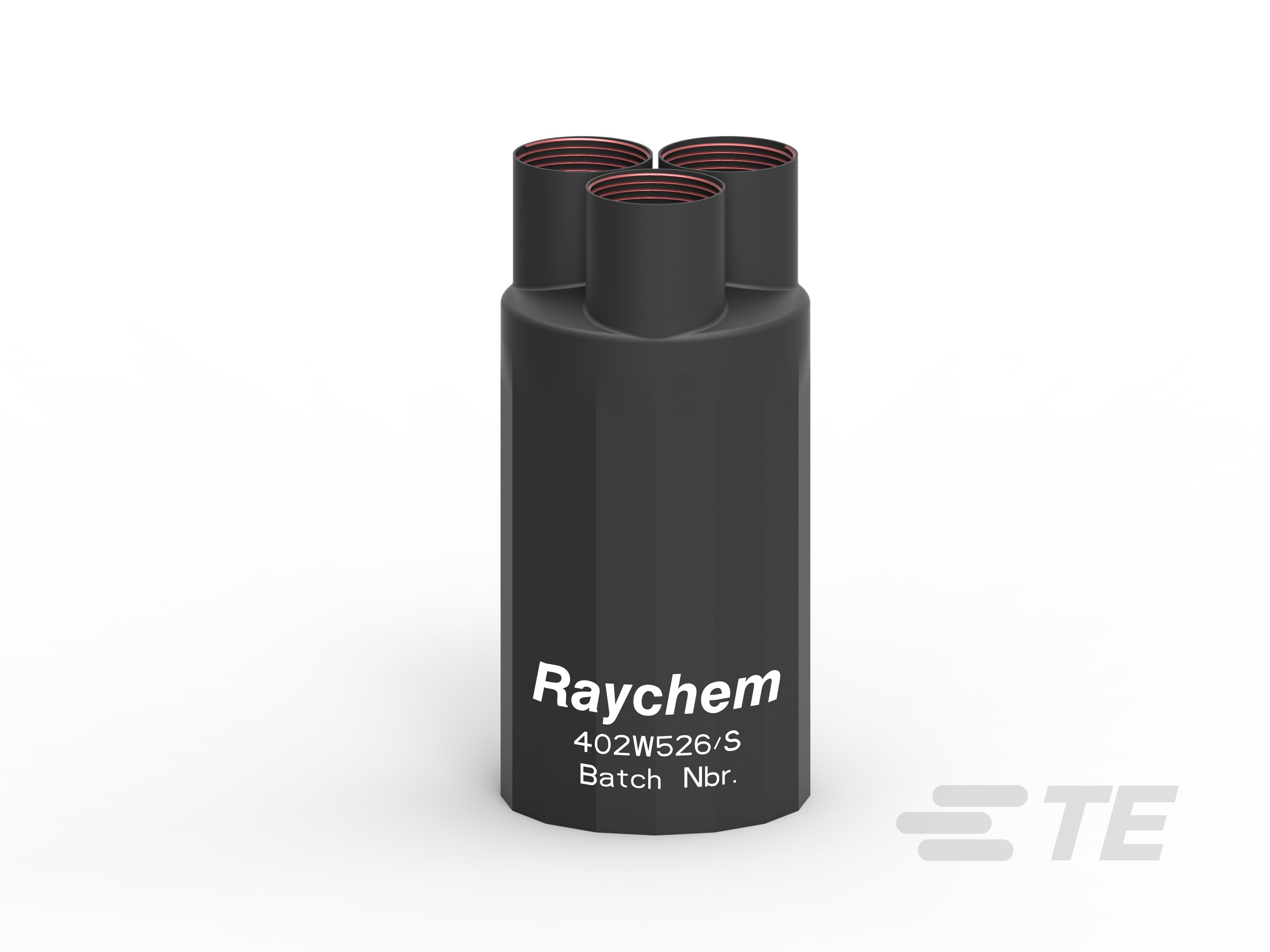

Heat Shrink, Compatible Cable Diameter - Body (Min) 30 mm [1.181 in], Compatible Cable Diameter - Body (Max) 3.385 in, [86 mm], Power Cable Breakouts
000938N001
Heat Shrink, Compatible Cable Diameter - Body (Min) 30 mm [1.181 in], Compatible Cable Diameter - Body (Max) 3.385 in, [86 mm], Power Cable Breakouts
-
- RAYCHEM
- TE 内部编号 000938N001
- TE 内部产品描述 402W526/S(S5)
- 别名 ID 9-1899328-4 402W526/S (S5)
- 所有 Heat Shrink Halogen-Free Cable Breakout Boots (30)
-
主要产品颜色 : 黑色
-
机械阻力 : 抗机械冲击
-
灵活性 : 半刚性
-
主要产品材料 : 交联聚烯烃
文档
产品图纸
- CABLE BREAKOUTS ENG_CD_EPD-202-312006-01_1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_000938N001_B.pdf 3D
- 下载查看 ENG_CVM_CVM_000938N001_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_000938N001_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_000938N001_B.3d_stp.zip 英文版本
数据表/目录页
- HEAT-SHRINKABLE HALOGEN-FREE CABLE BREAKOUTS IEC ENG_DS_EPP-0115_2009.pdf 英文版本
- COLD APPLIED ELBOW SEAL (CES) ENG_DS_EPP-4000_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_EPP-0036-INT_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
涂层种类 : 平面, 螺旋
-
安装技术 : 热收缩
-
粘合剂涂层 : 带有
-
墙面种类（不含粘合剂） : 单
结构特性
-
分支/支脚数量 : 3
电气特征
-
电压等级 (kV): ≤ 1
主体特性
-
主要产品颜色 : 黑色
-
灵活性 : 半刚性
-
主要产品材料 : 交联聚烯烃
-
收缩率 : > 2.5:1
尺寸
-
兼容电缆直径 - 支脚（最大值） : 40 mm [ 1.574 in ]
-
支脚长度 : 45 mm [ 1.771 in ]
-
扩大内径（最小值）（支脚） : 44 mm [ 1.732 in ]
-
收缩内径（最大值）（支脚） : 13 mm [ .511 in ]
-
收缩内径（最大值）（主体） : 28 mm [ 1.102 in ]
-
兼容电缆直径 - 主体（最小值） : 30 mm [ 1.181 in ]
-
热缩后壁厚（最大值）（支脚） : 2.5 mm [ .098 in ]
-
产品总长度 : 205 mm [ 8.07 in ]
-
扩大内径（最小值）（主体） : 95 mm [ 3.74 in ]
-
主体长度 : 90 mm [ 3.543 in ]
-
热缩后壁厚（最大值）（主体） : 3.5 mm [ .137 in ]
-
兼容电缆直径 - 支脚（最小值） : 14 mm [ .551 in ]
-
兼容电缆直径 - 主体（最大值） : 86 mm [ 3.385 in ]
-
壁厚 : 厚/重
使用环境
-
环境阻力 : 受污染的水, 盐水, 风化, 湿度, 雨
-
流体阻力类型 : 碳氢化合物, 变压器油
操作/应用
-
机械阻力 : 抗机械冲击
-
紫外线稳定型 : 是
-
热阻 : 适用于低温，适用于高温、阻燃
产品供货情况
-
产品供货情况 : 欧洲、中东和非洲, 亚洲, 美洲, 澳大利亚、新西兰和太平洋岛屿
包装特性
-
封装数量 : 5
