- 工作温度范围 -40 – 150
- 工作范围 密度从 .65 到 1.5 g/cc
- 液体特性传感器产品类型 Oil Property Sensors
- 包装 用于现场监控的全集成式、独立模块组合传感器和处理电子设备

- 连接器和壳体形状 圆形
- 连接器和壳体类型 公端子护套
- 连接器系统 线到线
- 可密封 是
- 混合型连接器 否
- 主要锁定特性 触点固定器
- 连接器和端子端接到 电线和电缆
- 连接器密封件代码 E 密封件
- 连接器修改 Blocked Cavities
- 位数 3
- 空白孔位 0
- 工作电压 250
- 工作电压 250
- 标称电压架构 12
- 主体材料 PA GF
- 出线角度 180°
- 主要产品颜色 灰色
- 端子类型 插座
- 端子大小 尺寸 12
- 接合插针直径 1.59
- 端子额定电流(最大值) 13
- 接合对准 带有
- 接合对准类型 极化
- 应力消除 按附件添加
- 连接器安装类型 电缆安装(自由悬挂)
- 安装特性 不带
- 端子位置保证 否
- 适用的电线绝缘层直径范围 1.35 – 3.05
- 产品高度 21.77
- 产品长度 40.61
- 产品宽度 21.77
- 工作温度(最大值) 125
- 工作温度范围 -55 – 125
- 电路应用 电源和信号
- UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
- 保护等级 IP68
- 封装方法 Box
- 封装数量 250
- 能够保证连接器位置 否
- 可维修 是

- 连接器和端子定位器附件类型 辅助锁
- 连接器系统 线到线
- 可密封 否
- 连接器和端子端接到 电线和电缆
- 位数 2
- 主要产品颜色 橙色
- 主要产品材料 PBT
- 工作温度范围 -55 – 125
- 电路应用 电源和信号
- UL 阻燃性等级 UL 94HB
- 封装方法 Box
- 封装数量 15000
- 可维修 是

- 连接器和壳体形状 矩形
- 连接器和壳体类型 公端子护套
- 连接器系统 元件到导线
- 可密封 是
- 混合型连接器 否
- 主要锁定特性 外壳集成
- 连接器和端子端接到 电线和电缆
- 连接器修改 J1939
- 位数 2
- 行数 1
- 空白孔位 0
- 工作电压 250
- 工作电压 250
- 标称电压架构 12
- 主体材料 PA GF
- 出线角度 180°
- 主要产品颜色 灰色
- 连接器代码 A
- 端子类型 插座
- 端子大小 尺寸 20
- 接合插针直径 1.02
- 端子额定电流(最大值) 7.5
- 接合对准 带有
- 接合对准类型 极化
- 应力消除 按附件添加
- 连接器安装类型 电缆安装(自由悬挂)
- 安装特性 带有
- 端子位置保证 是
- 中心线(间距) 4.19
- 适用的电线绝缘层直径范围 1.35 – 3.05
- 行间距 7.11
- 产品高度 12.9
- 产品长度 27.56
- 产品宽度 12.07
- 工作温度(最大值) 125
- 工作温度范围 -55 – 125
- 电路应用 Signal
- UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
- 保护等级 IP68
- 机构/标准 SAE J2030
- 封装方法 Box
- 封装数量 200
- 能够保证连接器位置 否
- 可维修 是

- 连接器和壳体形状 三角形
- 连接器和壳体类型 公端子护套
- 连接器系统 元件到导线
- 可密封 是
- 混合型连接器 否
- 主要锁定特性 外壳集成
- 连接器和端子端接到 母排
- 连接器密封件代码 E 密封件
- 连接器修改 (1) 12 Pin Buss
- 位数 2
- 行数 1
- 空白孔位 0
- 工作电压 250
- 工作电压 12
- 标称电压架构 12
- 主体材料 PA GF
- 出线角度 180
- 主要产品颜色 灰色
- 连接器代码 A
- 端子类型 插座
- 端子大小 尺寸 16
- 接合插针直径 1
- 端子额定电流(最大值) 7.5
- 接合对准 不带
- 接合对准类型 不可键控
- 应力消除 不带
- 连接器安装类型 固定螺钉
- 安装特性 不带
- 端子位置保证 是
- 中心线(间距) 4.19
- 适用的电线绝缘层直径范围 1.35 – 3.05
- 行间距 4.45
- 产品高度 14.94
- 产品长度 15.01
- 产品宽度 11.01
- 工作温度(最大值) 70
- 工作温度范围 -55 – 125
- 电路应用 Signal
- UL 阻燃性等级 否
- 保护等级 IP68
- 机构/标准 SAE J2030
- 封装方法 Box
- 封装数量 60
- 能够保证连接器位置 否
- 可维修 是

- 可密封 否
- 主要锁定特性 端子上
- 压接类型 O 型压接
- 典型额定电流 7.5
- 端子制造 自动车床
- 端子大小 尺寸 12
- 端子类型 插座
- 接合插针直径 1.02
- 接触面电镀 金 (Au)
- 端子端接区域电镀材料 金 (Au)
- 线缆端接方法 压接
- PCB 端接方法 通孔 - 焊接
- 产品端接到 导线
- 线径 4
- 线径 .5
- 线径查找 .5
- 线径查找 4
- PCB 孔直径 .89 – .99
- 绝缘选项 非绝缘
- 工作温度(最大值) 80
- 工作温度范围 -55 – 125
- 与电线基础材料兼容 铜
- 封装数量 1
- 封装方法 包装
- 端子传导 0 – 24 A(低功率)
- 客户首选端子 是

- 连接器和端子定位器附件类型 TPA(端子位置保证)
- 连接器系统 线到板
- 可密封 否
- 连接器和端子端接到 电线和电缆
- 位数 2
- 主要产品颜色 橙色
- 主要产品材料 PBT
- 工作温度范围 -55 – 125
- 电路应用 电源和信号
- UL 阻燃性等级 UL 94HB
- 封装方法 Box
- 封装数量 1
- 可维修 是

- 可密封 否
- 主要锁定特性 端子上
- 压接类型 F 型压接
- 典型额定电流 7.5
- 端子制造 冲压成形
- 端子大小 尺寸 12
- 端子类型 插座
- 接合插针直径 1.02
- 接触面电镀 金 (Au)
- 端子端接区域电镀材料 锡 (Sn)
- 线缆端接方法 压接
- 产品端接到 导线
- 线径 10
- 线径 .3 – 1.3
- 线径查找 .35
- 线径查找 10
- 电线绝缘直径 1.91 – 3.18
- 绝缘选项 非绝缘
- 工作温度(最大值) 80
- 工作温度范围 -55 – 125
- 与电线基础材料兼容 铜
- 封装数量 4000
- 封装方法 卷
- 端子传导 0 – 24 A(低功率)
- 客户首选端子 是

- 接口 数字
- 电源电压 8 – 30
- 倾角传感器和测斜仪安装 水平
- 测量范围 最多 +/- 90
- 尺寸 最多 70
- 倾角传感器和测斜仪精确度 最多 +/- .3
- 分辨率 最多 +/- .01
- 测量原理 MEMS
- 工组温度范围 -40 – 85
- 倾角传感器和测斜仪包装 塑料外壳
- 测量轴 双轴
- 保护等级 IP 67
- 数字接口 CAN J1939
- 连接 连接器 TE/AMP

- 压力传感器类型 工业级压力传感器
- 压力类型 测量仪
- 压力端口/接头 1/4 MNPT
- 电气连接 Deutsch DT04-3P
- 压力传感器电源电压 4.75 – 5.25
- 端口材料 17-4PH
- 尺寸 六角 27 x 长度 39.1 + 端口
- 压力 34.47
- 工作温度范围 -40 – 125
- 耐压范围 2X 等级
- 压力范围 0 – 40 bar
- 输出/跨度 .5 – 4.5 V
- 压力精度 ±0.25% Span
- 选项 减震器

应用
符合 SAE J1939 规范的解决方案
TE 提供专为满足 SAE J1939 标准下 CAN 系统需求的连接器和传感器选件。
任何能够通过电子方式测量和控制的物件均可由 CAN 系统进行监控和指挥。 CAN 系统即控制器局域网,是多路复用数据系统。多路复用技术允许多个数据信号在同一导线上传输,并将多个独立的电子系统和应用整合为单点控制和监控系统。CAN 系统使用通过串行网络发送的信号,实现对诊断和控制系统的瞬时监控。SAE J1939 是 CAN 的一种特定类型,它为服务于汽车和柴油发动机市场的车辆网络定义了通信通道。TE 提供满足 J1939 标准的德驰 DT、DTM、HD10、HD30 和 HDBox 连接器选件。
无论您是为公路/非公路车辆、建筑机械、物料搬运机械、农业机械,或是消防车的主机厂建立控制器局域网,TE 德驰解决方案都能满足您对 CAN 的需求。





J1939 传感器
提供 CAN J1939 输出信号的特色产品
-
SK 系列拉绳位移传感器
SKJ 系列 CANJ1939 IP67 拉绳位移传感器可用行程范围为 250 和 400 英寸,专为各种应用而设计和制造,可为简单集成提供 CANBus 输出信号。
-
AXISENSE Gyro 倾角传感器
AXISENSE-2 CAN J1939-90 测斜仪是一种专注于平台调平、动态发动机管理、倾翻防护和倾斜报警的双轴倾角传感器。
-

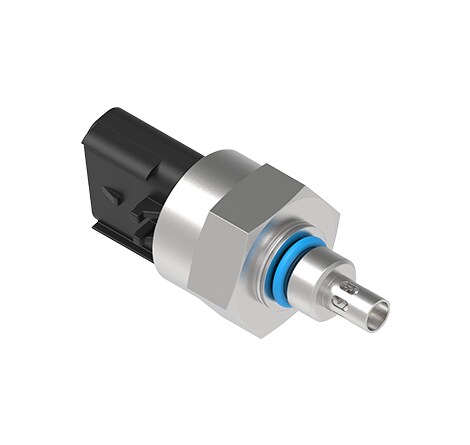

FPS2800 机油特性传感器
FPS2800 是一款液体特性传感器,可直接并同时测量液体的粘度、密度、介电常数和温度。
-
TRICAN 数字湿度温度压力传感器
TRICAN HTD2800 传感器可通过单一设备提供相对湿度、温度和压力输出信号。


应用
符合 SAE J1939 规范的解决方案
TE 提供专为满足 SAE J1939 标准下 CAN 系统需求的连接器和传感器选件。
任何能够通过电子方式测量和控制的物件均可由 CAN 系统进行监控和指挥。 CAN 系统即控制器局域网,是多路复用数据系统。多路复用技术允许多个数据信号在同一导线上传输,并将多个独立的电子系统和应用整合为单点控制和监控系统。CAN 系统使用通过串行网络发送的信号,实现对诊断和控制系统的瞬时监控。SAE J1939 是 CAN 的一种特定类型,它为服务于汽车和柴油发动机市场的车辆网络定义了通信通道。TE 提供满足 J1939 标准的德驰 DT、DTM、HD10、HD30 和 HDBox 连接器选件。
无论您是为公路/非公路车辆、建筑机械、物料搬运机械、农业机械,或是消防车的主机厂建立控制器局域网,TE 德驰解决方案都能满足您对 CAN 的需求。





J1939 传感器
提供 CAN J1939 输出信号的特色产品
-
SK 系列拉绳位移传感器
SKJ 系列 CANJ1939 IP67 拉绳位移传感器可用行程范围为 250 和 400 英寸,专为各种应用而设计和制造,可为简单集成提供 CANBus 输出信号。
-
AXISENSE Gyro 倾角传感器
AXISENSE-2 CAN J1939-90 测斜仪是一种专注于平台调平、动态发动机管理、倾翻防护和倾斜报警的双轴倾角传感器。
-
FPS2800 机油特性传感器
FPS2800 是一款液体特性传感器,可直接并同时测量液体的粘度、密度、介电常数和温度。
-
TRICAN 数字湿度温度压力传感器
TRICAN HTD2800 传感器可通过单一设备提供相对湿度、温度和压力输出信号。
