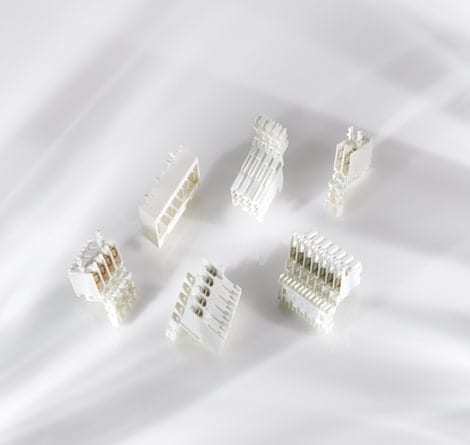

RAST 2.5 和 RAST 5 接头

印刷电路板接头符合 RAST 标准

2.5mm 和 5mm 中心线 PCB 接头根据 RAST 标准设计,用于线对板连接应用。

这些符合 RAST 2.5 和 RAST 5 标准的 2.5mm 和 5mm 中心线接头是高品质的解决方案,有助于为客户降低成本,同时支持工业和家用电器安全标准。 该产品组合包括多种尺寸、颜色、外形布局、锁定和电镀选项。这些以标准计时器接头或公端头形式提供的接触体位于护套内,可避免接触体脱离。链状护套可以让物流和制造行业的处理工作得到优化。在需要较小的外形时,采用 2.5mm 中心线接头。这些产品具有 2A 或 6A 的额定值,具体取决于电镀。在可接受较低密度/较大外形时,采用 5mm 间距接头。这些产品可承载高达 16A 的较大电流,适合较高功率的应用。这些接头通常用在印刷电路板上或作为元器件接口使用,符合 UL、VDE 和 CQC 要求。

接头变体

特性RAST 2.5 公端头
RAST 5 公端头
外形布局13
位置

3-15

2-8
介电强度1500V3000V
额定电压全部装载时为 50V
选择性装载时为 250V
250VAC
端子保持力最小为 20 N [4.49 lbf]最小为 26.7 N [6 lbf]
锁定
外部和内部锁定类型
数千种键控、锁定和极化结构

符合 RAST 标准的 PCB 连接器

TE 对其符合 RAST 标准的 PCB(印刷电路板)连接器产品系列进行了扩展,以进一步支持大多数工业和家用电器安全标准。TE 的 PCB 连接器扩展后的产品组合涵盖多种尺寸、颜色、外形布局和电镀选项,尤其适用于大型家用电器和其他应用领域的线对板连接和控制装置。

3000V

RAST 5 公端头介电强度

1500V

RAST 2.5 公端头介电强度

8

颜色选项

主要特性

  • 采用符合 RAST 标准的设计
  • 镀锡或镀银
  • 满足 UL、VDE 和 CQC 要求
  • UL 94 V-0 和 GWT 750°C(不带阻燃型号)
  • 具有极强的耐寒冷、耐干热、耐焊热和耐湿能力

运用

  • 与洗衣机、洗碗机、微波炉、电冰箱及其他大型家用电器的线束相接合的印刷电路板
  • 工业应用中的 PCB 连接
  • 电机连接接口
