RAST 2.5 公端头

RAST 2.5 公端头

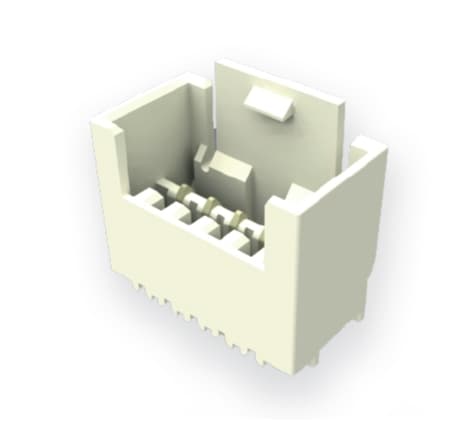

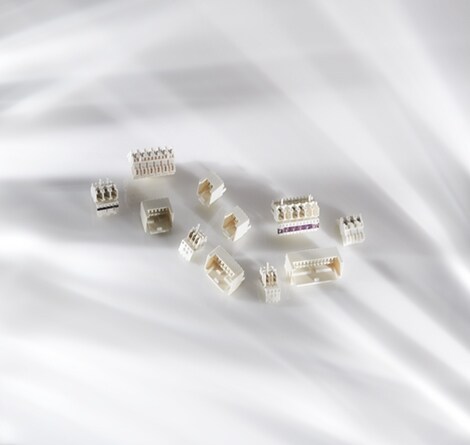

符合 RAST 2.5 标准的 PCB 连接器

采用垂直通孔技术的 PCB 连接器符合 RAST 2.5 标准,并提供镀锡或镀银以及外部或内部锁定功能。 TE 的 PCB 连接器符合 RAST 标准,配备各种选项,符合大多数工业和家用电器安全标准(包括 UL94-V0、IEC 60335-1 (GWT 750°C)),并获得了 UL、VDE 和 CQC 认证。这些新增产品提供更加优化的产品组合和更灵活的解决方案,尤其适用于大型家用电器和其他应用领域的线对板连接和控制装置。这两种型号还提供镀锡或镀银、几种不同颜色和各种防呆设计结构等选择,适合定制化需求,从而可以节约成本。2.5 mm 间距的 PCB 连接器符合 RAST 2.5 标准,并提供 3-15 位、1 种外形布局以及外部和内部锁定类型。

主要特性

  • 采用符合 RAST 2.5 标准的设计
  • 镀锡/镀银
  • 3-15 位
  • 有多种颜色可选
  • 内部和外部锁定
  • 获得 UL/VDE/CQC 认证
  • 符合 UL 94 V0 和 GWT 750°C(阻燃型号除外)
  • 满载和选择性装载选项

应用

  • 滚筒洗衣机
  • 洗碗机
  • 微波炉
  • 电冰箱
1-1971817-0 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

10P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-0

  • TE Internal Number: 1-1971817-0

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 10
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 27.6
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 105
1-1971817-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

3P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-3

  • TE Internal Number: 1-1971817-3

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 3
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 10.1
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 270
1-1971817-4 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

4P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-4

  • TE Internal Number: 1-1971817-4

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 4
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 12.6
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 225
1-1971817-5 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

5P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-5

  • TE Internal Number: 1-1971817-5

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 5
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 15.1
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 180
1-1971817-6 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

6P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-6

  • TE Internal Number: 1-1971817-6

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 6
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 17.6
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 165
1-1971817-7 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

7P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-7

  • TE Internal Number: 1-1971817-7

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 7
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 20.1
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 135
1-1971817-8 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

8P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-8

  • TE Internal Number: 1-1971817-8

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 8
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 22.6
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 120
1-1971817-9 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

9P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971817-9

  • TE Internal Number: 1-1971817-9

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 9
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 15.5
  • 尾部长度 2.9
  • 长度 25.1
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 120
1-1971818-1 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

11P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971818-1

  • TE Internal Number: 1-1971818-1

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 11
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 尾部电镀厚度 2
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 尾部长度 2.9
  • 长度 30.1
  • 高度 15.5
  • 工组温度范围 -40 – 125
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 90
1-1971818-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

12P,RAST 2.5 Tab Header,Ex- Locking,THV - 1-1971818-2

  • TE Internal Number: 1-1971818-2

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 3.75
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 12
  • 行数 1
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • Contact Current Rating (Max) 6
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 尾部电镀厚度 2
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 2.5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 尾部长度 2.9
  • 长度 32.6
  • 高度 15.5
  • 工组温度范围 -40 – 125
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 90
