AMP Duoplug 2.5

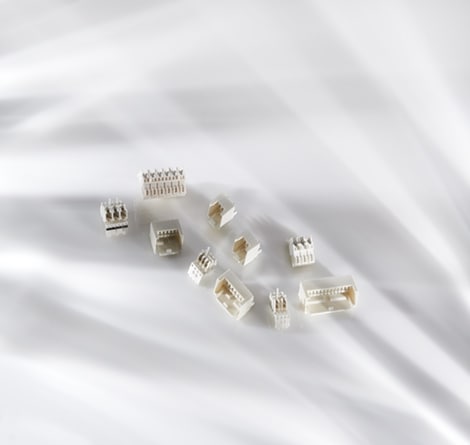

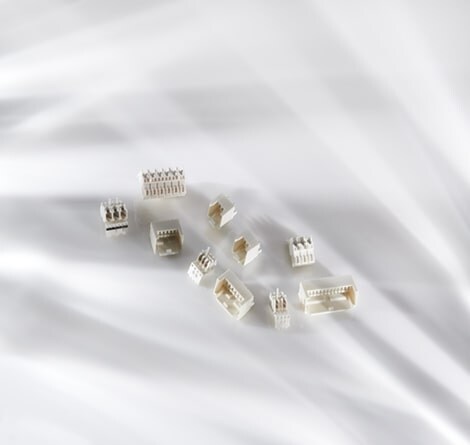

适用于线对板应用的 AMP DUOPLUG 2.5 连接器系统

AMP DUOPLUG 2.5 电源连接器系统 提供完整的印刷电路板系统,使用相同的母端部件即可适用于从电路板边缘连接到母端公端连接的各种应用。母端子的顶端设有 IDC 槽,这种技术可实现高速导线端接。专门针对此系统开发的应用工具可以生产一端或两端配备连接器的线束。连接器防呆设计通过在应用工具机器上使用切割装置进行生产。

产品特性

  • 连接器系统实现生产合理化
  • 生产率高,无不合格品
  • 一体式和两件式连接器系统
  • 可键控母端部件
  • 可防损端子
  • 可控制导线插入
  • 通过护盖提供导线应力消除
  • 规定的导线插入深度
  • 客户特定的接头版本
  • 通过三个侧壁提供保护
  • 根据 RAST 2.5 规范设计而成
  • VDE 测试依据:DIN VDE 40021724 和 DIN EN 60998,第 2–3 部分

2 A

最大额定电流 - 2.5 mm 引脚间距

2.5

mm 引脚间距

1.5 mm

印刷电路板厚度

应用

  • 家用电器
  • 消费类电子产品
  • 电信行业
  • 汽车行业
  • 自动售货机
  • 测量器件和其他
  • 特定的有机硅 IDC 导线适用
1-1241121-4 标准边缘连接器  1
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG2,5FEDLEI 4P - 1-1241121-4

  • TE Internal Number: 1-1241121-4

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 4
  • 选择性装载
  • 预装
  • 卡进入方式
  • 绝缘位移插槽数 4
  • 预装配
  • 端盖 不带
  • 热插拔
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料 预镀锡
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 不带
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT GF
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 3640
  • 封装方法 纸箱
1-1241121-6 标准边缘连接器  1
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG2,5FEDLEI 6P - 1-1241121-6

  • TE Internal Number: 1-1241121-6

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 6
  • 选择性装载
  • 预装
  • 卡进入方式
  • 预装配
  • 端盖 不带
  • 热插拔
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料 预镀锡
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 不带
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT GF
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 2800
  • 封装方法 纸箱
1-1241515-3 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG2,5FEDLEI 3P - 1-1241515-3

  • TE Internal Number: 1-1241515-3

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 3
  • 选择性装载
  • 支座 不带
  • 预装
  • 卡进入方式
  • 绝缘位移插槽数 3
  • 预装配
  • 端盖 不带
  • 热插拔
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 CuSn4
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • 接合固定 不带
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 灰色
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 24 – 23
  • 接受电线绝缘直径范围 1.3
  • 电线绝缘直径 1.3
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • 机构/标准 UL
  • UL 易燃性等级 UL 94V-0
  • 封装数量 4480
  • 封装方法 托盘
1-1355006-0 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI6X10P - 1-1355006-0

  • TE Internal Number: 1-1355006-0

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 10
  • 选择性装载
  • 预装
  • 卡进入方式
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 1680
  • 封装方法 托盘
1-1355006-3 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI16X3P - 1-1355006-3

  • TE Internal Number: 1-1355006-3

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 3
  • 选择性装载
  • 预装
  • 卡进入方式
  • 绝缘位移插槽数 3
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 4480
  • 封装方法 托盘
1-1355006-4 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI13X4P - 1-1355006-4

  • TE Internal Number: 1-1355006-4

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 4
  • 选择性装载
  • 预装
  • 卡进入方式
  • 绝缘位移插槽数 4
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 3640
  • 封装方法 托盘
1-1355006-5 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI11X5P - 1-1355006-5

  • TE Internal Number: 1-1355006-5

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 5
  • 选择性装载
  • 预装
  • 卡进入方式
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 3080
  • 封装方法 托盘
1-1355006-8 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI 8X8P - 1-1355006-8

  • TE Internal Number: 1-1355006-8

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 8
  • 选择性装载
  • 预装
  • 卡进入方式
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 2240
  • 封装方法 托盘
1-1355006-9 标准边缘连接器
PRODUCT

连接器

-

标准边缘连接器

DUOPLUG FEDLEI 7X9P - 1-1355006-9

  • TE Internal Number: 1-1355006-9

active
RAST
  • Connector System Wire-to-Board
  • 产品类型 连接器
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • PCB 安装方向 直角
  • 连接器类型 卡缘
  • 连接器类型 连接器组件
  • 线缆类型 绞线
  • 行数 1
  • Number of Positions 9
  • 选择性装载
  • 预装
  • 卡进入方式
  • 预装配
  • 端盖 不带
  • 工作电压 63 V
  • 热插拔
  • 颜色 自然
  • 电缆出口角度 90°
  • Contact Current Rating (Max) 2
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子类型 插座
  • 端子基材 铜锡合金
  • 线缆端接方法 刺破式压接 (IDC)
  • 端子定位力 不带
  • PCB 安装固定 不带
  • 接合固定 带有
  • PCB 安装对准 带有
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合对准 带有
  • 中心线 2.5
  • 壳体颜色 自然
  • 外壳材料 PBT
  • 壳体种类 闭合端
  • PCB 厚度(建议) 1.5
  • 线缆尺寸 22
  • 接受电线绝缘直径范围 1.2 – 1.6
  • 电线绝缘直径 1.2 – 1.4
  • 高度 7.35
  • 工组温度范围 -40 – 110
  • 适用于 PCB 框架
  • UL 易燃性等级 UL 94V-0
  • 封装数量 1960
  • 封装方法 托盘
1-1355180-3 卡边缘连接器壳体
PRODUCT

连接器

-

卡边缘连接器壳体

DUOPLUG2,5GEH4X 13P - 1-1355180-3

  • TE Internal Number: 1-1355180-3

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 护套
  • Number of Positions 13
  • 中心线 2.5
  • 外壳材料 PBT
  • 封装数量 280
  • 封装方法
