RAST 5 接头

RAST 5 接头

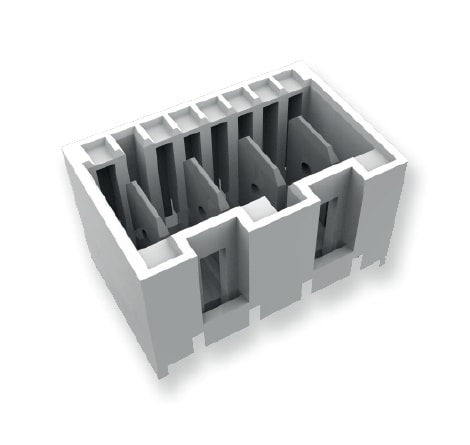

符合 RAST 5 标准的 PCB 连接器。

符合 RAST 标准的 TE PCB 连接器 配备各种选项,符合大多数工业和家用电器安全标准(包括 UL94-V0、IEC 60335-1 (GWT 750°C)),并获得了 UL、VDE 和 CQC 认证。这些新增产品提供更加优化的产品组合和更灵活的解决方案,尤其适用于大型家用电器和其他应用领域的线对板连接和控制装置。这两种型号还提供镀锡或镀银、几种不同颜色和各种防呆设计结构等选择,适合定制化需求,从而可以节约成本。5 mm 间距的 PCB 连接器符合 RAST 5 标准,并配有 2-8 位和 3 种外形布局。

16 A

镀锡版本额定电流

20 A

镀银版本额定电流

250

V AC 额定电压

主要特性

  • 采用符合 RAST 5 标准的设计
  • 镀锡/镀银 3 2-8 位
  • 有多种颜色可选
  • 3 种外形布局
  • 数千种防呆设计和锁扣以及极化的结构
  • 获得 UL/VDE/CQC 认证
  • 符合 UL 94 V0 和 GWT 750°C(阻燃型号除外)
1-1971845-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

2P, RAST 5 Tab Header, THV - 1-1971845-2

  • TE Internal Number: 1-1971845-2

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 2
  • 键控位置 1C
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合对准 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 12.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 153
1-1971845-5 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

5P, RAST 5 Tab Header, THV - 1-1971845-5

  • TE Internal Number: 1-1971845-5

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 5
  • 键控位置 2D、5D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 27.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 63
1-1971845-6 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

6P, RAST 5 Tab Header, THV - 1-1971845-6

  • TE Internal Number: 1-1971845-6

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 6
  • 键控位置 4D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 32.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 54
1-1971895-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

2P, RAST 5 Tab Header, THV - 1-1971895-2

  • TE Internal Number: 1-1971895-2

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 2
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 10.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 153
1-2232532-4 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

4P, PL RAST 5 Tab Header, TH,Vertical - 1-2232532-4

  • TE Internal Number: 1-2232532-4

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器类型
  • Number of Positions 4
  • 键控位置 1C
  • 预装
  • 颜色 土黄色
  • 材料 尼龙
  • 电镀材料
  • 端子类型 公端
  • 接合区域接口尺寸 .25 in
  • Centerline (Pitch) 5
  • PCB 厚度(建议) 1.5
  • UL 易燃性等级 UL 94V-0
1969352-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

ASSY DIN R/A RAST5 HDR 02-A, G - 1969352-2

  • TE Internal Number: 1969352-2

active
RAST
  • PCB 安装方向 直角
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器类型
  • 应力消除 不带
  • Number of Positions 2
  • 行数 1
  • 键控位置 1C、2D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 PA 6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 1.3
  • 端子种类 直式
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 1.3
  • 尾部电镀厚度 1.3
  • 尾部电镀材料
  • 端子类型 公端
  • PCB 安装对准 带有
  • PCB 安装对准类型 凸耳
  • PCB 安装固定 不带
  • 面板安装固定 不带
  • 接合对准 不带
  • 接合区域接口尺寸 .248 x .031 in
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 PA 6 尼龙
  • 长度 12.3
  • 高度 14.9
  • 工组温度范围 -40 – 105
  • 适用于 母端组件
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-2
  • 封装方法 托盘
  • 封装数量 208
1971845-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

2P, RAST 5 Tab Header, THV - 1971845-2

  • TE Internal Number: 1971845-2

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 2
  • 键控位置 1C、2D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 12.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 153
1971845-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

3P, RAST 5 Tab Header, THV - 1971845-3

  • TE Internal Number: 1971845-3

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 3
  • 键控位置 1C、2D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 17.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 108
1971845-4 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

4P, RAST 5 Tab Header, THV - 1971845-4

  • TE Internal Number: 1971845-4

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 4
  • 键控位置 3C、4D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 22.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 81
1971845-5 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

5P, RAST 5 Tab Header, THV - 1971845-5

  • TE Internal Number: 1971845-5

active
RAST
  • PCB 安装方向 垂直
  • Connector & Contact Terminates To Printed Circuit Board
  • 行间距 5
  • 产品类型 连接器
  • 连接器类型
  • 连接器种类 插头
  • Number of Positions 5
  • 键控位置 2D
  • 后壁/柱体中断 不带
  • 预装
  • 工作电压 250
  • 颜色 土黄色
  • 材料 尼龙 6/6
  • 电镀材料
  • 端子接触部电镀材料
  • 端子种类 直式
  • 端子基材 铜合金
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 3.8
  • 端子传导(典型值) 信号(数据)
  • 尾部电镀材料
  • 端子端接区域电镀材料表面涂层 哑光
  • 端子形状 直角
  • 端子类型 公端
  • PCB 安装方式 通孔
  • 接合固定 带有
  • 接合区域接口尺寸 .248 x .031 in
  • 接合固定类型 锁闩
  • 接合对准类型 键控
  • 端子定位力 不带
  • Centerline (Pitch) 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 高度 12.8
  • 尾部长度 3.5
  • 长度 27.3
  • 工组温度范围 -40 – 120
  • 适用于 连接器/电缆组件
  • UL 易燃性等级 UL 94V-0
  • 封装方法 管/盒
  • 封装数量 63
