产品 (387) 概述
pcb 端子

PCB 端子和元件

通过 TE 端子、断路器和应用工具实现与印刷电路板的可靠连接。

我们提供广泛的用于印刷电路板 (PCB) 端接的公端、插针和母端。 无论是将导线还是组件端接到 PCB,TE 都可以提供各种具有成本效益的可靠解决方案。此外,使用相关的 TE 应用工具有助于在使用自动或半自动机器的制造过程中确保一致性和效率。

PCB 端子和元件

公端、插针、母端和分接头

PCB 公端包括螺栓安装、印刷电路安装、导线压接、测试、焊接,还包括用于快速断开应用的适配器。我们的公端提供多连接类型或单连接类型,还提供广泛的线径范围选项。

PCB 插针可用于漆包线、金属箔导线、扁导线或常规导线应用,由黄铜、磷青铜和其他金属构建而成。PCB 插针可用在各种线径范围中,提供绝缘穿刺、绝缘支撑或非绝缘支撑选项。插针直径范围为 0.64mm 至 6.65mm。

PCB 母端用于导线到印刷电路板端接。这些端接的导线插入母端,可能会根据需要拔出和重新插入。母端可应用于要求导线到印刷电路板连接的各行各业,既可用于新设备,也可用于现有设备。其设计目的是允许在不进行代价高昂的翻新设计情况下进行现场更换。在新设备中,印刷电路板母端可用于在导线端接选择(包括舌片、音叉、开式压线筒和 FASTON 快接端子公端)中提供灵活性。该母端还能够更换螺钉和螺母排列方式。在现有设备中,该母端是通用的,可用于原始导线端接保持不变但板布局改变的现场更换。本质上,它允许您将以前端接的导线插入新型号中,而无需对导线端接工具进行代价昂贵的更改。

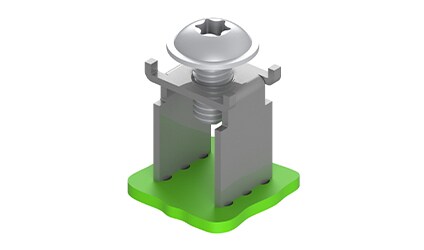

PCB 公端专门针对为当今电子行业中所需的印刷电路板应用供电的需求而设计,该需求正在日益增长。这些公端提供到印刷电路板的大电流可分离的连接。各种可用的电源分接头允许各种安装方案。非绝缘公端和小尺寸公端可用于汇流条模式。大尺寸和小尺寸公端提供针对其他元件的绝缘保护。大电流版本提供更大的功率密度,其额定电流为 10 安培(在 2 位置直插式公端分接头上)至 40 安培(在 8 位置双公端分接头上)。

应用:PCB

线对板连接
  • 开关和控制板
  • 住宅和商用制冷
  • 高速电子设备
  • 炉灶、炉和烤箱
  • 燃气热水器和电热水器
  • 智能电网
  • 柔性电路板
