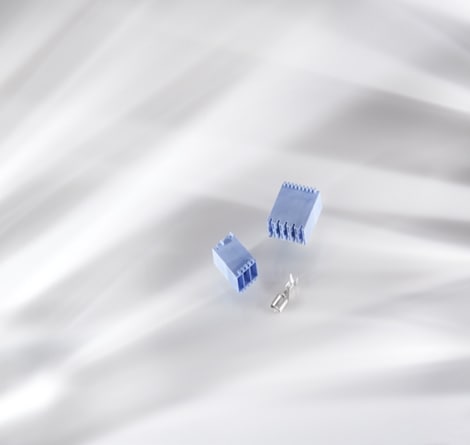

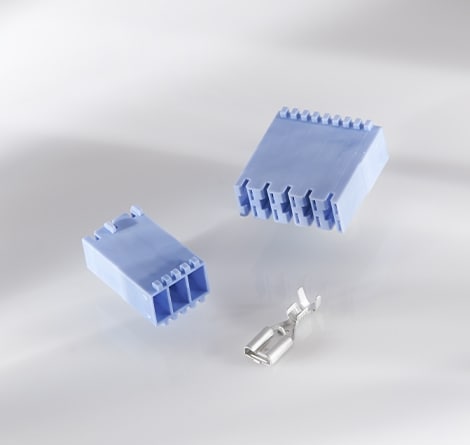

RAST 5 强制锁定连接器系统

设计用于控制装置、开关或印刷电路板的插接。

RAST 5 强制锁定连接器系统 旨在与控制装置、开关或具有基于 5 mm 引脚间距设计的厚度为 0.250 x 0.032 [6.35 x 0.81] 的公端的印刷电路板进行插接。此系统使用我们受欢迎的 Mark III 强制锁定插座和一系列护套为客户提供可靠的解决方案,以满足他们的导线管理需要。

此系列连接器的护套设有内置式防呆设计和极化功能,可以消除错误插接和导线交叉。2 至 8 个电路护套有助于改进的配件分包商使用现有的引线标记和端接设备生产连接器,且此类连接器可与具有 RAST 接口的控制装置进行插接。

RAST 5 强制锁定系统旨在与许多具有 RAST 5 标准接口的组件进行插接。

产品特性

  • 与基于 5 mm 引脚间距设计的 0.250 x 0.032 [6.35 x 0.81] 公端进行插接
  •  防呆设计和极化功能
  • 使用适用于 22-18 AWG、18-14 AWG 单根导线或 18-16 AWG 双导线应用的 Mark III 强制锁定母端子
  •  提供普通黄铜和镀锡端子

行业

  • 大型家用电器和小型家用电器
  • 船舶
  • 健身器材
  • 手动工具制造商
1217094-1 连接器端子  1
PRODUCT

连接器

-

连接器端子

RCPT 250 POS-LOCK 18-14 0126BR - 1217094-1

  • TE Internal Number: 1217094-1

active
RAST
  • Connector System Wire-to-Wire
  • 线缆类型 分离式导线
  • 工作电压 240
  • 工作电压 240
  • 端子类型 插座
  • Contact Current Rating (Max) 23.5
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子基材 黄铜
  • 线缆端接方法 压接
  • 线缆尺寸 18 - 14
  • 封装方法 剥线
1217094-2 连接器端子  1
PRODUCT

连接器

-

连接器端子

RCPT 250 POS-LOCK 18-14 TPBR - 1217094-2

  • TE Internal Number: 1217094-2

active
RAST
  • Connector System Wire-to-Wire
  • 线缆类型 分离式导线
  • 工作电压 240
  • 工作电压 240
  • 端子类型 插座
  • Contact Current Rating (Max) 23.5
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子基材 黄铜
  • 线缆端接方法 压接
  • 线缆尺寸 18 - 14
  • 封装方法 剥线
1217095-2 连接器端子  1
PRODUCT

连接器

-

连接器端子

RCPT 250 POS-LOCK 16-12 TPBR - 1217095-2

  • TE Internal Number: 1217095-2

active
RAST
  • Connector System Wire-to-Wire
  • 线缆类型 分离式导线
  • 工作电压 240
  • 工作电压 240
  • 端子类型 插座
  • Contact Current Rating (Max) 23.5
  • 端子接触部电镀材料
  • 端子端接区域电镀材料
  • 端子基材 黄铜
  • 线缆端接方法 压接
  • 线缆尺寸 16-12 线规
  • 封装方法 剥线
521204-1 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

POSI-LOK HSG.250-2 POS RAST5 - 521204-1

  • TE Internal Number: 521204-1

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 键控位置 2D
  • 颜色 蓝色
  • 接受端子类型 母端
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 极化
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 66/6
  • 壳体颜色 蓝色
  • 长度 9.2
  • 高度 12.2
  • 适用于 公端
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521204-5 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

HSG,POS LOC,MARKIII,250 SRS,2P - 521204-5

  • TE Internal Number: 521204-5

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 颜色 蓝色
  • 接受端子类型 母端
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 极化
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 66/6
  • 壳体颜色 蓝色
  • 长度 9.2
  • 高度 12.2
  • 适用于 公端
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521205-1 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

POSI-LOK HSG.250-3 POS RAST5 - 521205-1

  • TE Internal Number: 521205-1

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 3
  • 键控位置 1C
  • 颜色 蓝色
  • 端子基材 黄铜
  • 接受端子类型 母端
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 PA 6/66 尼龙
  • 壳体颜色 蓝色
  • 长度 9.2
  • 线缆尺寸 22 – 14
  • 高度 15.12
  • 适用于 公端端子
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521206-1 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

POSI-LOK HSG.250-4 POS RAST5 - 521206-1

  • TE Internal Number: 521206-1

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 4
  • 键控位置 3C、4D
  • 颜色 蓝色
  • 端子基材 黄铜
  • 接受端子类型 母端
  • 端子布局 同轴
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 66/6
  • 壳体颜色 蓝色
  • 长度 9.2
  • 高度 12.2
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521207-4 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

HSG,RAST 5,POSI LOCK MKIII,5P - 521207-4

  • TE Internal Number: 521207-4

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 5
  • 键控位置 2D、3C
  • 颜色 土黄色
  • 端子基材 黄铜
  • 接受端子类型 母端
  • 端子布局 同轴
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 不带
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 6/66
  • 壳体颜色 自然
  • 长度 9.2
  • 高度 12.2
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521210-5 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

HSG,RAST 5,POSI LOCK MKIII,8P - 521210-5

  • TE Internal Number: 521210-5

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 8
  • 键控位置 1D、2D、3C、7C
  • 颜色 蓝色
  • 端子基材 黄铜
  • 接受端子类型 母端
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 不带
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 6/66
  • 壳体颜色 蓝色
  • 长度 9.2
  • 线缆尺寸 22 – 14
  • 高度 40.2
  • 适用于 公端端子
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
521295-1 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

HOUSING, POSITIVE LOCK, RAST - 521295-1

  • TE Internal Number: 521295-1

active
RAST
  • 行间距 5
  • Connector & Contact Terminates To Wire & Cable
  • 插座种类 直式
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 4
  • 预装
  • 键控位置 3C
  • 颜色 蓝色
  • 接受端子类型 母端
  • 端子类型 插座
  • 线缆端接方法 压接
  • 接合固定 不带
  • 接合固定类型 锁闩
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 极化
  • 极化位置 1B
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • PCB 安装固定 不带
  • 接合区域接口尺寸 .25 in
  • 中心线 5
  • 壳体配置 两端都闭合
  • 外壳材料 尼龙 66/6
  • 壳体颜色 蓝色
  • 长度 9.2
  • 线缆尺寸 22 – 14
  • 高度 20.12
  • UL 易燃性等级 UL 94V-0
  • 封装方法 包装
  • 封装数量 1
  • 注释 接受母端接触件 1217094-X、1217095-X 或 1217378-X
