RAST

AMP Mono-Shape

AMP MONO-SHAPE 产品系列结合了端接系统提供的性能和属性,可用于制造极其复杂的线束结构,同时仍保持较高的生产水平。

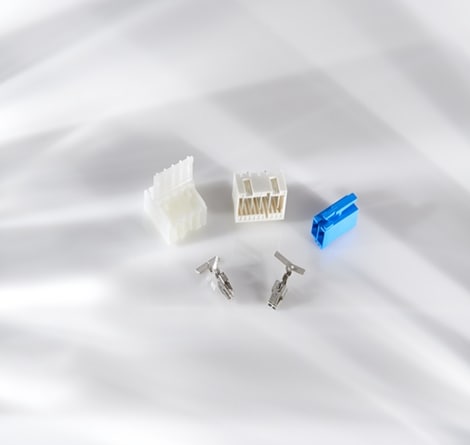

AMP MONO-SHAPE 连接器 代表了旨在符合不断增加的生产和应用灵活性要求的有效解决方案。此类连接器具有高生产率、高度灵活性、高质量和最低的分配成本。AMP MONO-SHAPE 产品线包括全系列的 5.0 mm 间距模块化连接器内容,且具有相似外部形状、印刷电路板和 6.3 x 0.8 mm 公端 (RAST 5) 等插接区域有若干变化,此外还有线束分流版本。AMP MONO-SHAPE 连接系统采用了 IDC 端接技术,从而改善了应用效果和质量水平。

相同形状 - 不同应用

四个连接器版本能够利用相同的工具应用。
  • 公端连接器
  • 单向连接器
  • PCB 连接器
  • 人造卫星连接器

特性

  • 大电流系统,高达 16 安倍
  • IDC 端子可接受 0.5 到 1.5 mm 的标准分离式导线
  • 5 mm 引脚间距
  • 获得 VDE 和 UL 认证
1-282002-1 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN 2P. - 1-282002-1

  • TE Internal Number: 1-282002-1

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 黑色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 2S
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 02-C
  • 封装方法 托盘
1-282002-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN 2P. G - 1-282002-2

  • TE Internal Number: 1-282002-2

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 灰色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1S
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 02-B
  • 封装方法 托盘
1-282002-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN 2P. G - 1-282002-3

  • TE Internal Number: 1-282002-3

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 红色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 2D
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 02-L
  • 封装方法 托盘
1-282002-4 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MONO-SHAPE MK I CONN. ASSY TAB 2P - 1-282002-4

  • TE Internal Number: 1-282002-4

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 蓝色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1D
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 02-A
  • 封装方法 托盘
1-282002-5 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN - 1-282002-5

  • TE Internal Number: 1-282002-5

active
RAST
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 颜色 黑色
  • 端子基材 黄铜
  • 端子电镀材料
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1D
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 适用于 RAST 5 头
  • RAST 版本 02-Q
  • 封装方法 托盘/盒
1-282002-6 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MONO-SHAPE MK I TAB CONN ASSY - 1-282002-6

  • TE Internal Number: 1-282002-6

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 黑色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本
  • 封装方法 托盘
1-282002-8 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MONO-SHAPE MK I TAB CONN ASSY - 1-282002-8

  • TE Internal Number: 1-282002-8

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 2
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 绿色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1S
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 9.2
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 02-B
  • 封装方法 托盘
1-282003-1 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MONO-SHAPE TAB CONN 3P. ASSY - 1-282003-1

  • TE Internal Number: 1-282003-1

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 3
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 橙色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1D
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 14.9
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 03-A
  • 封装方法 托盘/盒
1-282003-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN 3P.GL - 1-282003-2

  • TE Internal Number: 1-282003-2

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 连接器种类 母端
  • Number of Positions 3
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 后壁/柱体中断 不带
  • 工作电压 380
  • 颜色 蓝色
  • Contact Current Rating (Max) 16
  • 端子接触部电镀材料
  • 端子接触部电镀厚度 2
  • 端子基材 黄铜
  • 端子电镀材料
  • 端子布局 同轴
  • 端子端接区域电镀材料
  • 端子端接区域电镀厚度 2
  • 端子类型 公端
  • 锁销之间腔数 2 和 3
  • 极化肋位置 2D
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 长度 14.9
  • 高度 9.9
  • 线缆尺寸 20 – 15
  • 线缆尺寸 .5
  • 工组温度范围 -25 – 105
  • 适用于 RAST 5 头
  • UL 易燃性等级 UL 94V-0
  • RAST 版本 03-B
  • 封装方法 托盘/盒
1-282003-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MONO-SHAPE TAB CONN 3P.GL - 1-282003-3

  • TE Internal Number: 1-282003-3

active
RAST
  • 连接器种类 母端
  • Number of Positions 3
  • 行数 1
  • 连接器配置 标准
  • 短路位置
  • 颜色 绿色
  • 端子基材 黄铜
  • 端子电镀材料
  • 锁销之间腔数 1 和 2
  • 极化肋位置 1S
  • Centerline (Pitch) 5
  • 壳体颜色 自然
  • 外壳材料 PA 6.6 GF
  • 适用于 RAST 5 头
  • RAST 版本 03-F
  • 封装方法 托盘/盒
