RAST

安普标准计时器

直插式插接技术连接器

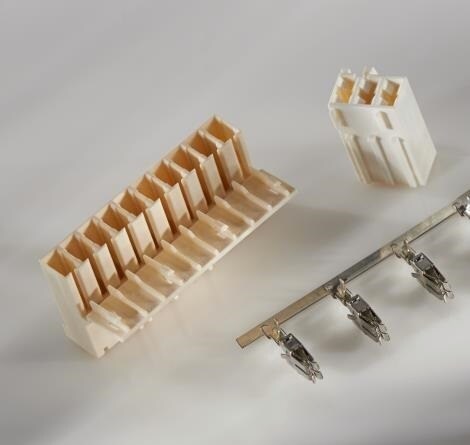

安普标准计时器连接器,按照 RAST 5.0 mm 标准 经过专门开发,可连接家用电器行业的 RAST 5 元件(例如电机、过滤泵、水位调节器、继电器和按钮开关)。它们提供多个位置、防呆设计和安全连接(甚至在倾斜插接中),以及牢固的端子设计,符合大多数行业要求。 安普标准电源计时器接触件,配合标准计时器护套使用,适用于高密度、高电流容量(高达 16A)。护套设计用于端对端堆叠,而不会造成接触损耗。具有不同键控和锁定版本,从 2 个位置到 12 个位置。标准计时器接触件可配合绞线(0.5 到 2.5mm2)使用,且可为双端接。当然,还提供相应的工具。

技术特性

  • 5.0 mm 引脚间距
  • 2-12 个位置可供选择
  • 可接受 0.5 到 2.5 mm2 范围内的导线
  • 线径范围为 2.0 到 3.3 mm
  • 220 V 额定电压

UL

经认可的元件

6A

标准计时器接触件

16A

电源计时器接触件

2-928247-5 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

STD TIMER GEH 5P - 2-928247-5

  • TE Internal Number: 2-928247-5

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 5
  • 键控肋腔数(介于或位于) 2d
  • 颜色 黑色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 2b
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1 和 2/4 和 5
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 黑色
  • 长度 25
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 05-B
  • 封装方法
  • 封装数量 2000
2-928247-6 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

6P ST-TIMER GEH - 2-928247-6

  • TE Internal Number: 2-928247-6

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 6
  • 键控肋腔数(介于或位于) 4d
  • 颜色 蓝色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 2b/6b
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1&2/5&6
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 蓝色
  • 长度 30
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 06-D
  • 封装方法 纸箱
  • 封装数量 1800
3-928344-4 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

4P STD TIMER GEH - 3-928344-4

  • TE Internal Number: 3-928344-4

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 4
  • 键控肋腔数(介于或位于) 4 d0
  • 颜色 灰色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1a/4b
  • PCB 安装固定 不带
  • 锁型 内饰
  • 锁销之间腔数 1&2/3&4
  • 中心线 5
  • 外壳材料 PA 6.6
  • 壳体颜色 灰色
  • 长度 20
  • 高度 12.2
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 04-C
  • 封装方法
  • 封装数量 2000
4-928247-2 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

2P ST-TIMER GEH - 4-928247-2

  • TE Internal Number: 4-928247-2

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 键控肋腔数(介于或位于) 1c
  • 颜色 黄色/绿色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1a/2a
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1 和 2
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 黄色/绿色
  • 长度 10
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 02-K
  • 封装方法
  • 封装数量 6000
4-928247-4 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

STD TIMER GEH 4P - 4-928247-4

  • TE Internal Number: 4-928247-4

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 4
  • 键控肋腔数(介于或位于) 3c
  • 颜色 土黄色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1b
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1&2/3&4
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 长度 20
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 04-A
  • 封装方法
  • 封装数量 2500
5-928247-2 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

2P ST-TIMER GEH - 5-928247-2

  • TE Internal Number: 5-928247-2

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 键控肋腔数(介于或位于) 2d
  • 颜色 绿色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1a/2b
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1 和 2
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 绿色
  • 长度 10
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 02-E
  • 封装方法
  • 封装数量 6000
5-928344-4 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

STD TIMER HOUSING 4POS - 5-928344-4

  • TE Internal Number: 5-928344-4

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 标准部件 - 非辉光导线
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 4
  • 键控肋腔数(介于或位于) 3c/4 d0
  • 颜色 灰色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1b
  • PCB 安装固定 不带
  • 锁型 内饰
  • 锁销之间腔数 1&2/3&4
  • 中心线 5
  • 外壳材料 PA 6.6
  • 壳体颜色 灰色
  • 长度 20
  • 高度 12.2
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 04-A
  • 封装方法
  • 封装数量 2500
  • 注释 公端护套使用 FASTIN-FASTON 0.250 系列公端。
6-928247-2 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

2P ST-TIMER GEH - 6-928247-2

  • TE Internal Number: 6-928247-2

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 键控肋腔数(介于或位于) 1c/2d
  • 颜色 土黄色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置 1b/2a
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1 和 2
  • 中心线 5
  • 外壳材料 尼龙
  • 壳体颜色 自然
  • 长度 10
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本 02-A
  • 封装方法 纸箱
  • 封装数量 6000
9-928247-2 线对板连接器壳体  1
PRODUCT

连接器

-

线对板连接器壳体

STD TIMER GEH 2P - 9-928247-2

  • TE Internal Number: 9-928247-2

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 灼热丝额定值 灼热丝
  • 应力消除 不带
  • 连接器类型 护套
  • 产品类型 连接器
  • 连接器种类 母端
  • 行数 1
  • Number of Positions 2
  • 键控肋腔数(介于或位于)
  • 颜色 土黄色
  • 线缆端接方法 压接
  • 接合固定 带有
  • 接合固定类型 锁定
  • 接合连接器锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准类型 键控
  • 锁扣类型 锁闩
  • 接合连接器锁扣 带有
  • 接合对准 带有
  • 极化肋位置
  • PCB 安装固定 不带
  • 锁型 外部
  • 锁销之间腔数 1 和 2
  • 中心线 5
  • 壳体颜色 自然
  • 长度 10
  • 高度 14.4
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法
  • 封装数量 6000
926984-1 用于汽车、卡车、大巴和非公路车辆的端子  1
PRODUCT

连接器

-

用于汽车、卡车、大巴和非公路车辆的端子

STD TIMER CONTACT - 926984-1

  • TE Internal Number: 926984-1

active
RAST
  • Sealable No
  • 主要锁定特性 锁定枪
  • Terminal Style Receptacle
  • 对接公端宽度 5.8
  • 对接公端厚度 .8
  • 接触面电镀 锡 (Sn)
  • 端接方法 压接
  • 压接类型 F 压接
  • Wire Size .2 – .5
