RAST

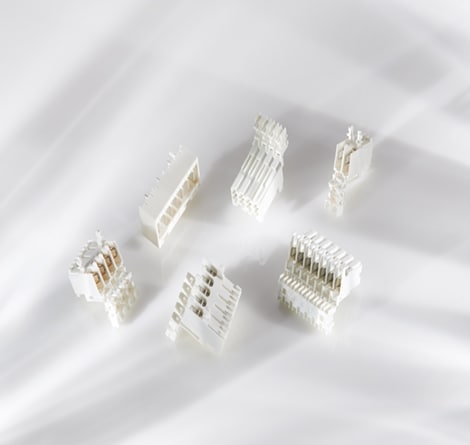

AMP 多接头 Mark II

用于印刷电路板元件和端子的先进的直插式插接技术并入了这些连接器系统的直接和间接版本中。

TE 设计了 AMP 多接头 mark II 连接器系统,该系统 根据最新的连接器设计标准而开发。将用于印刷电路板元件和端子的先进的直插式插接技术的要求并入了这些连接器系统的直接和间接版本中。此类连接器采用链式供应并提供所有防呆设计和极化肋,可以使用现代化应用工具设备进行经济型操作。此系统适用于各种线径范围。最大载流量为 16 A。连接器分别提供 1-9 位(间接),外部锁定装置提供 2-8 位(直接)。可应要求提供内部锁定选项。

5.0 mm

引脚间距

250 V

电流 电压

特性

印刷电路板的直接插接连接器:

  • 2-8 位
  • 载流量高达 6 A
  • 多种防呆设计选项



间接插接连接器:

  • 1-4 位高达 16 A
  • 1-9 位高达 10 A





1-1241170-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFIT MK2ST-ST3P - 1-1241170-3

  • TE Internal Number: 1-1241170-3

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 线缆类型 绞线
  • Number of Positions 3
  • 行数 1
  • 键控肋腔数(介于或位于) 1c、1d、2c、3d
  • 工作电压 250
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子接触部电镀材料
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子传导(典型值) 电源
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁销之间腔数 2 和 3
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b、2a、2b、3a、3b
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 66
  • 壳体颜色 自然
  • 高度 12
  • 长度 14.95
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 130
  • 适用于 公端头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法 托盘
  • 封装数量 3136
1-1241170-8 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFIT MK2ST-ST8P - 1-1241170-8

  • TE Internal Number: 1-1241170-8

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 线缆类型 绞线
  • Number of Positions 8
  • 行数 1
  • 键控肋腔数(介于或位于) 1c、2d、3c、3d、4c、4d、5c、5d、6c、6d、7c、8d
  • 工作电压 250
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子接触部电镀材料
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子传导(典型值) 电源
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁销之间腔数 1 和 2、7 和 8
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b、2a、2b、3a、3b、4a、4b、5a、5b、6a、6b、7a、7b、8a、8b
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 66
  • 壳体颜色 自然
  • 高度 12
  • 长度 39.95
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 130
  • 适用于 公端头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法 托盘
  • 封装数量 1176
1-1394355-4 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFIT MK2 HDR 4P - 1-1394355-4

  • TE Internal Number: 1-1394355-4

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 线缆类型 绞线
  • Number of Positions 4
  • 行数 1
  • 键控肋腔数(介于或位于) 1c、1d、2c、3d、4c、4d
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子接触部电镀材料
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子传导(典型值) 电源
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁销之间腔数 2 和 3
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b、2a、2b、3a、3b、4a、4b
  • 锁型 内饰
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 66
  • 壳体颜色 自然
  • 高度 12
  • 长度 19.95
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 130
  • 适用于 公端头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法 纸箱
  • 封装数量 2352
1-1418578-2 线对板连接器端子  1
PRODUCT

连接器

-

线对板连接器端子

BOTTOM-ENTRY SMC-PCB CONTACT - 1-1418578-2

  • TE Internal Number: 1-1418578-2

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 接触件
  • 端子类型 插座
  • Contact Current Rating (Max) 35
  • 端子接触部电镀材料
  • 端子传导(典型值) 电源
  • 封装方法 托盘
  • 封装数量 1680
1-1534072-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIF.ASSY MK2 3POS,AR - 1-1534072-3

  • TE Internal Number: 1-1534072-3

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • Number of Positions 3
  • 行数 1
  • 颜色 土黄色
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • RAST 版本
1-1534072-7 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MF MK II ASS'Y/AR 7POS - 1-1534072-7

  • TE Internal Number: 1-1534072-7

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • Number of Positions 7
  • 行数 1
  • 颜色 土黄色
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • RAST 版本
1-1534072-8 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

AMP MF MK II ASS'Y/AR 8POS - 1-1534072-8

  • TE Internal Number: 1-1534072-8

active
RAST
  • Connector & Contact Terminates To Printed Circuit Board
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • Number of Positions 8
  • 行数 1
  • 颜色 土黄色
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • RAST 版本
1-1534077-3 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFITING MARK II ASSY,3POS IR - 1-1534077-3

  • TE Internal Number: 1-1534077-3

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 应力消除 不带
  • Number of Positions 3
  • 行数 1
  • 后壁/柱体中断 不带
  • 键控肋腔数(介于或位于) 1c、1d、2c、3d
  • 工作电压 250
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子种类 直式
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子类型 插针
  • 线缆端接方法 刺破式压接 (IDC)
  • PCB 安装对准 不带
  • 接合固定 带有
  • PCB 安装固定 带有
  • PCB 安装固定类型 极化
  • 锁销之间腔数 2 和 3
  • 锁扣类型 锁闩
  • 面板安装固定 不带
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b、2a、2c、3a、3c
  • 锁型 内饰
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 6
  • 壳体颜色 自然
  • 长度 14.95
  • 线缆尺寸 22 – 16
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 110
  • 适用于 母端组件
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法
  • 封装数量 3136
1241170-1 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFIT MK2ST-ST1P - 1241170-1

  • TE Internal Number: 1241170-1

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 线缆类型 绞线
  • Number of Positions 1
  • 行数 1
  • 键控肋腔数(介于或位于) 1c、1d
  • 工作电压 250
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子接触部电镀材料
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子传导(典型值) 电源
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁销之间腔数
  • 锁扣类型
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 66
  • 壳体颜色 自然
  • 高度 12
  • 长度 4.95
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 130
  • 适用于 公端头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法 托盘
  • 封装数量 9604
1241170-2 线对板接头和插座  1
PRODUCT

连接器

-

线对板接头和插座

MULTIFIT MK2ST-ST2P - 1241170-2

  • TE Internal Number: 1241170-2

active
RAST
  • Connector & Contact Terminates To Wire & Cable
  • 产品类型 连接器
  • 连接器类型 连接器组件
  • 连接器种类 母端
  • 线缆类型 绞线
  • Number of Positions 2
  • 行数 1
  • 键控肋腔数(介于或位于) 1c、2d
  • 工作电压 250
  • 颜色 土黄色
  • Contact Current Rating (Max) 10
  • 端子接触部电镀材料
  • 端子基材 黄铜
  • 端子布局 同轴
  • 端子传导(典型值) 电源
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 锁销之间腔数 1 和 2
  • 锁扣类型 锁闩
  • 接合对准 带有
  • 接合固定类型 锁定
  • 极化肋位置 1a、1b、2a、2b
  • 锁型 外部
  • 接合对准类型 键控
  • Centerline (Pitch) 5
  • 外壳材料 PA 66
  • 壳体颜色 自然
  • 高度 12
  • 长度 9.95
  • 线缆尺寸 .35
  • 工组温度范围 -40 – 130
  • 适用于 公端头
  • UL 易燃性等级 UL 94V-2
  • RAST 版本
  • 封装方法 托盘
  • 封装数量 4900
