产品
CAT-D487-CH8172 汽车连接器护套  1
  • 连接器和壳体形状 三角形
  • 连接器和壳体类型 公端子护套
  • 连接器系统 元件到导线
  • 可密封
  • 混合型连接器
  • 主要锁定特性 外壳集成
  • 连接器和端子端接到 母排
  • 连接器密封件代码 E 密封件
  • 连接器修改 (1) 12 Pin Buss
  • 位数 2
  • 行数 1
  • 空白孔位 0
  • 工作电压 250
  • 工作电压 12
  • 标称电压架构 12
  • 主体材料 PA GF
  • 出线角度 180
  • 主要产品颜色 灰色
  • 连接器代码 A
  • 端子类型 插座
  • 端子大小 尺寸 16
  • 接合插针直径 1
  • 端子额定电流(最大值) 7.5
  • 接合对准 不带
  • 接合对准类型 不可键控
  • 应力消除 不带
  • 连接器安装类型 固定螺钉
  • 安装特性 带有
  • 端子位置保证
  • 中心线(间距) 4.19
  • 适用的电线绝缘层直径范围 1.35 – 3.05
  • 行间距 4.45
  • 产品高度 14.94
  • 产品长度 15.01
  • 产品宽度 11.01
  • 工作温度(最大值) 70
  • 工作温度范围 -55 – 125
  • 电路应用 Signal
  • UL 阻燃性等级
  • 保护等级 IP68
  • 机构/标准 SAE J2030
  • 封装方法 Box
  • 封装数量 60
  • 能够保证连接器位置
  • 可维修
CAT-H396-CH8172 汽车连接器护套  1
  • 连接器和壳体形状 圆形
  • 连接器和壳体类型 公端子护套
  • 连接器系统 线到线
  • 可密封
  • 混合型连接器
  • 主要锁定特性 触点固定器
  • 连接器和端子端接到 电线和电缆
  • 连接器密封件代码 E 密封件
  • 连接器修改 Blocked Cavities
  • 位数 6
  • 空白孔位 0
  • 工作电压 250
  • 工作电压 250
  • 标称电压架构 12
  • 主体材料 PA GF
  • 出线角度 180°
  • 主要产品颜色 黑色
  • 端子类型 插座
  • 端子大小 尺寸 12
  • 接合插针直径 1.02
  • 端子额定电流(最大值) 7.5
  • 接合对准 带有
  • 接合对准类型 导柱
  • 应力消除 按附件添加
  • 连接器安装类型 电缆安装(自由悬挂)
  • 安装特性 带有
  • 端子位置保证
  • 适用的电线绝缘层直径范围 1.02 – 2.1
  • 产品高度 41.28
  • 产品长度 38.3
  • 产品宽度 43.17
  • 工作温度(最大值) 125
  • 工作温度范围 -55 – 125
  • 电路应用 电源和信号
  • UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
  • 保护等级 IP67
  • 封装方法 Box
  • 封装数量 1
  • 能够保证连接器位置
  • 可维修
CAT-D48-ST273 汽车端子  1
  • 可密封
  • 主要锁定特性 端子上
  • 压接类型 O 型压接
  • 典型额定电流 7.5
  • 端子制造 自动车床
  • 端子大小 尺寸 12
  • 端子类型 插座
  • 接合插针直径 1.02
  • 接触面电镀 金 (Au)
  • 线缆端接方法 压接
  • PCB 端接方法 通孔 - 焊接
  • 产品端接到 导线
  • 线径 4
  • 线径 .5
  • 线径查找 .5
  • 线径查找 4
  • PCB 孔直径 .89 – .99
  • 绝缘选项 非绝缘
  • 工作温度(最大值) 80
  • 工作温度范围 -55 – 125
  • 与电线基础材料兼容
  • 封装数量 1
  • 封装方法 包装
  • 端子传导 0 – 24 A(低功率)
  • 客户首选端子
CAT-D799-CH8172 汽车连接器护套  1
  • 连接器和壳体形状 矩形
  • 连接器和壳体类型 公端子护套
  • 连接器系统 线到线
  • 可密封
  • 混合型连接器
  • 主要锁定特性 外壳集成
  • 连接器和端子端接到 电线和电缆
  • 连接器密封件代码 E 密封件
  • 连接器修改 Bonded Front Seal
  • 位数 24
  • 行数 4
  • 空白孔位 0
  • 工作电压 250
  • 工作电压 250
  • 标称电压架构 12
  • 主体材料 PA
  • 出线角度 180°
  • 主要产品颜色 黑色
  • 连接器代码 01
  • 端子类型 插座
  • 端子大小 尺寸 12
  • 接合插针直径 1
  • 端子额定电流(最大值) 7.5
  • 接合对准 带有
  • 接合对准类型 极化肋
  • 应力消除 带有
  • 连接器安装类型 电缆安装(自由悬挂)
  • 安装特性 不带
  • 端子位置保证
  • 中心线(间距) 4.4
  • 适用的电线绝缘层直径范围 1.02 – 2.41
  • 行间距 4.42
  • 产品高度 29.16
  • 产品长度 27.94
  • 产品宽度 46.43
  • 工作温度(最大值) 70
  • 工作温度范围 -55 – 125
  • 电路应用 Signal
  • UL 阻燃性等级 UL 94HB
  • 保护等级 IP68
  • 机构/标准 SAE J2030
  • 封装方法 Box
  • 封装数量 21
  • 能够保证连接器位置
  • 可维修
CAT-AM7-FRB69 其他硬接线盒  1
  • 元件类型 保险丝座
  • 保险丝类型 微型 ATM 保险丝
  • 与继电器类型兼容 280 插拔式
  • 可密封
  • 保险丝数量(最大值) 2
  • 继电器数量(最大值) 0
  • 位数 4
  • 标称电压架构 12
  • 辅助锁
  • 端子额定电流(最大值) 20
  • 中心线(间距) 7.8
  • 工作温度(最大值) 125
  • 工作温度范围 -40 – 125
  • IP 等级 IP67
  • UL 阻燃性等级
CAT-D485-CH8172 汽车连接器护套  1
  • 连接器和壳体形状 矩形
  • 连接器和壳体类型 公端子护套
  • 连接器系统 元件到导线
  • 可密封
  • 混合型连接器
  • 主要锁定特性 外壳集成
  • 连接器和端子端接到 电线和电缆
  • 连接器修改 J1939
  • 位数 2
  • 行数 1
  • 空白孔位 0
  • 工作电压 250
  • 工作电压 250
  • 标称电压架构 12
  • 主体材料 PA GF
  • 出线角度 180°
  • 主要产品颜色 灰色
  • 连接器代码 A
  • 端子类型 插座
  • 端子大小 尺寸 20
  • 接合插针直径 1.02
  • 端子额定电流(最大值) 7.5
  • 接合对准 带有
  • 接合对准类型 极化
  • 应力消除 按附件添加
  • 连接器安装类型 电缆安装(自由悬挂)
  • 安装特性 不带
  • 端子位置保证
  • 中心线(间距) 4.19
  • 适用的电线绝缘层直径范围 1.35 – 3.05
  • 行间距 7.11
  • 产品高度 12.9
  • 产品长度 27.56
  • 产品宽度 12.07
  • 工作温度(最大值) 125
  • 工作温度范围 -55 – 125
  • 电路应用 Signal
  • UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
  • 保护等级 IP68
  • 机构/标准 SAE J2030
  • 封装方法 Box
  • 封装数量 200
  • 能够保证连接器位置
  • 可维修
CAT-D487-W416 汽车连接器锁和位置保证  1
  • 连接器和端子定位器附件类型 TPA(端子位置保证)
  • 连接器系统 线到板
  • 可密封
  • 连接器和端子端接到 电线和电缆
  • 位数 2
  • 主要产品颜色 橙色
  • 主要产品材料 PBT
  • 工作温度范围 -55 – 125
  • 电路应用 电源和信号
  • UL 阻燃性等级 UL 94HB
  • 封装方法 Box
  • 封装数量 1
  • 可维修
CAT-D486-CH8172 汽车连接器护套  1
  • 连接器和壳体形状 矩形
  • 连接器和壳体类型 公端子护套
  • 连接器系统 线到线
  • 可密封
  • 混合型连接器
  • 主要锁定特性 外壳集成
  • 连接器和端子端接到 电线和电缆
  • 连接器密封件代码 E 密封件
  • 连接器修改 Welded Flange, End Cap
  • 位数 2
  • 行数 1
  • 空白孔位 0
  • 工作电压 200
  • 工作电压 200
  • 标称电压架构 12
  • 主体材料 PA GF
  • 出线角度 180°
  • 主要产品颜色 灰色
  • 端子类型 插座
  • 端子大小 尺寸 12
  • 接合插针直径 2.39
  • 端子额定电流(最大值) 25
  • 接合对准 带有
  • 接合对准类型 极化
  • 应力消除 按附件添加
  • 连接器安装类型 电缆安装(自由悬挂)
  • 安装特性 带有
  • 端子位置保证
  • 中心线(间距) 6.71
  • 适用的电线绝缘层直径范围 2.46 – 4.01
  • 行间距 10.16
  • 产品高度 18.06
  • 产品长度 34.65
  • 产品宽度 18.59
  • 工作温度(最大值) 125
  • 工作温度范围 -55 – 125
  • 电路应用 电源和信号
  • UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
  • 保护等级 IP 68
  • 机构/标准 SAE J2030
  • 封装方法 Box
  • 封装数量 100
  • 能够保证连接器位置
  • 可维修
CAT-D487-H342 PCB 板端连接器及母端  1
  • 连接器和壳体形状 矩形
  • 连接器系统 线到板
  • 接头类型 全部带罩
  • 可密封
  • 连接器和端子端接到 电线和电缆
  • PCB 连接器组件类型 PCB 安装接头
  • 混合头
  • 信号位置数量 0
  • 连接器修改 5 P.S.I.
  • 位数 2
  • 行数 0
  • PCB 安装方向 垂直
  • 节数 1
  • 工作电压 250
  • 工作电压 250
  • 标称电压架构 12
  • 额定电压(最大值) 250
  • 额定电压(最大值) 12
  • 连接器代码 A
  • 主要产品颜色 灰色
  • 接合插针直径 1.59
  • 端子大小 尺寸 12
  • 端子接触部电镀材料 金 (Au)
  • 端子类型 插针
  • 端子额定电流(最大值) 13
  • PCB 端接方法 通孔 - 焊接
  • 接合固定类型 锁定接口
  • PCB 安装固定类型 安装螺钉
  • 面板安装特性 不带
  • 接合固定 带有
  • 接合对准类型 不可键控
  • 连接器安装类型 固定螺钉
  • 接合对准 不带
  • PCB 安装对准 不带
  • PCB 安装固定 带有
  • 安装孔 带有
  • 中心线(间距) 1.45
  • PCB 的外形高度 19.3
  • PCB 厚度(建议) .78 – 2.36
  • 连接器宽度 23.52
  • 连接器长度 36.07
  • 工作温度(最大值) 125
  • 工作温度范围 -55 – 125
  • 屏蔽
  • 电路应用 电源
  • 保护等级 IP68
  • UL 阻燃性等级 UL 94V-0
  • 封装数量 24
  • 封装类型
  • 接口编号 DT04-2P
CAT-D485-H342 PCB 板端连接器及母端  1
  • 连接器和壳体形状 矩形
  • 连接器系统 线到板
  • 接头类型 全部带罩
  • 可密封
  • 连接器和端子端接到 电线和电缆
  • PCB 连接器组件类型 PCB 安装接头
  • 混合头
  • 信号位置数量 12
  • 连接器修改 PCB Enclosure Header
  • 位数 12
  • 行数 2
  • PCB 安装方向 垂直
  • 节数 1
  • 工作电压 250
  • 工作电压 250
  • 标称电压架构 12
  • 额定电压(最大值) 250
  • 额定电压(最大值) 250
  • 连接器代码 A
  • 主要产品颜色 灰色
  • 接合插针直径 1.02
  • 端子大小 尺寸 20
  • 端子接触部电镀材料 金 (Au)
  • 端子类型 插针
  • 端子额定电流(最大值) 7.5
  • PCB 端接方法 通孔 - 焊接
  • 接合固定类型 锁定接口
  • PCB 安装固定类型 安装螺钉
  • 面板安装特性 不带
  • 接合固定 带有
  • 接合对准类型 键控
  • 连接器安装类型 固定螺钉
  • 接合对准 带有
  • PCB 安装对准 不带
  • PCB 安装固定 带有
  • 安装孔 带有
  • 中心线(间距) 4.19
  • PCB 的外形高度 25.71
  • PCB 厚度(建议) .78 – 1.57
  • 连接器宽度 33.02
  • 连接器长度 38.23
  • 工作温度(最大值) 125
  • 工作温度范围 -55 – 125
  • 屏蔽
  • 电路应用 Signal
  • 保护等级 IP67
  • UL 阻燃性等级 按照 UL-94 标准进行的 20 mm 火焰测试
  • 封装数量 63
  • 封装类型
  • 接口编号 DTM04-12P
故事
Nikola Motor Company 推出的 Nikola One
Nikola Motor Company 推出的 Nikola One
将高科技引入到科技技术尚未广泛应用的长途卡车领域是我们需要帮助的一项挑战任务......我们需要愿意来解决问题或提供专业知识的供应商。

客户:Nikola Motor Company

_Hlk21730618;_Hlk21730618焦点:变革交通运输行业

解决方案:专为实现零排放性能而设计的氢燃料电动卡车

地点:美国亚利桑那州菲尼克斯

网站https://www.nikolamotor.com

LinkedIn: https://www.linkedin.com/company/nikola-motor-company















工程挑战
•经济适用的高压连接器解决方案
•充电和高速数据解决方案
•创新、设计和交付的速度

Nikola 正在寻求通过实现零排放的未来为交通运输行业带来变革。为了实现这一艰巨的目标,他们正在制造采用氢燃料电池的电动 8 级卡车,这款车辆预计将于 2022 年上市。在技术合作伙伴的帮助下,他们于 2019 年 4 月在 Nikola World 上成功展示了他们功能齐全的卡车将如何为长途货物运输带来一个更清洁、更高效的方法。


创造驱动 Nikola OneNikola Two (他们的零排放氢燃料电池卡车)所需的技术要求工程团队解决非常独特的需求:开发一个动力系统,此系统能够提供高达 1,000 的马力,扭矩达 2,000 ft-lb,并且能够承载 110,000 磅的重量,实现在 15 分钟内完全充电,以及能够显示实时性能数据。为了解决高压电源连接、加速充电解决方案和高速数据传输问题,Nikola 很早就确定了需要与具有久经考验的高压连接专业知识的技术合作伙伴合作,特别是在集成连接器、电缆、传感器和其他元件方面,这将优化他们设计的性能、安全性和可靠性。

“将高科技引入到科技技术尚未广泛应用的长途卡车领域是我们需要帮助的一项挑战任务,”Nikola 的首席技术官 (CTO) Dane Davis 说,“我们努力在寻求长期的合作伙伴关系。我们需要知识渊博并且能不断与我们接触的咨询供应商,他们能够快速进行创新并且有足够的灵活性来满足我们的技术需求和严格的时间表。当我们遇到问题时,我们需要愿意在现场解决问题或提供专业知识的供应商。”


在制造为环境带来真正零排放影响的车辆时,Nikola 还希望解决卡车行业的一个重大问题。“如今,卡车行业的头号问题是长途卡车驾驶员的供应问题,在美国,卡车司机的缺乏人数超过了 10 万,”Nikola 电气和控制系统主管 Varoujan Sarkissian 表示,“这些车辆中的技术将支持更多的功能,从而改进卡车司机的体验。”


此技术包括后视镜中的摄像机显示器以及配备有程序来规划路线和跟踪里程数、睡眠和费用的数字显示器。通过对卡车进行设计来帮助卡车司机,使运输公司能够更高效地运营。例如,卡车的数据体系结构设计为支持更多无人驾驶功能,这些功能会在将来法规允许时被使用。当行业决定使用这些功能时,运输公司可以利用高速数据连接来使车辆以队列行驶并预测维护、维修和总拥有成本,从而实现更轻松的车队管理以及更安全的道路操作,同时也有助于减少驾驶员错误和疲劳问题。

  1. Nikola 氢动力电动卡车如何推动行业革命(英文版)

提出大量问题是突破障碍的第一步。当 Nikola 开始寻找所需的高压传感器时,他们将目光投向了 TE 并选择了我们的德驰系列产品。

合作伙伴解决方案
•高压连接器和光缆组件
•快速提供产品、辅助和创新的解决方案
•技术和设计专业知识

在开发驱动氢燃料电池卡车的技术时,Nikola 发现很少有公司能够提供他们所需的产品,特别是在满足他们严格的上市时间表所需的生产速度方面。凭借 TE 广泛的产品组合和宽广的专业知识,Nikola 很早就确定了此公司能够提供帮助他们解决核心工程挑战难题的机会。


Nikola 的电池系统主管 Tony Heaton 解释说:“与大多数成熟的 OEM 相比,我们拥有一个完整的开发周期,但资源更少,因此我们依靠 TE 和我们所有的供应商来快速提供产品,同时能参与我们重要的里程碑,例如我们最近的活动 Nikola World。我们在 Nikola World 上展出的车辆都拥有大量的 TE 产品,它们能够使我们加快许多产品的推出。”

Nikola 团队。
位于公司生产设施内的 Nikola 团队。

除了快速获得产品和原型外,Nikola 还能利用来自 TE 的专业知识,与擅长汽车、商业运输、混合出行和传感器连接的工程师合作。Nikola 和 TE 团队并肩工作,设计并装配运行卡车所需的高压连接器、光缆组件和线束,还共同开发解决方案来优化车辆的高速数据连接和传感能力。


通过这一合作关系,TE 提供了高压连接器的原型和样品,例如用于小型电池电缆的 30 安培和 60 安培连接器,以及用于 300 安培或以上的 HVP 1100 连接器。TE 作为工程团队一部分的加入使 Nikola 能够选择优化电池系统和氢燃料动力系统性能所需的最佳连接器和电缆尺寸。例如,TE 工程师帮助 Nikola 选择集成了高压联锁 (HVIL) 的高压连接器,确保在连接器未配接时随时停止电流。HVIL 对于消除未配接期间端子之间产生的破坏性电弧至关重要。连接器还采用了完全屏蔽式设计,带有单独的屏蔽和绝缘插头,以此防止来自其他关键电路的电磁干扰或者对这些电路产生的电磁干扰。对于电池充电系统而言,电缆中内置有高压联锁线路,因此,如果电缆被切断,那么电流将关闭,从而保障驾驶员、维修技师和急救员的安全。HV 电缆和连接器最高可负载达 600 伏的交流电/1000 伏的直流电。所用的 HVP 光缆组件将负载从电池到电机和其他设备的 200 安培电流。高压电缆使用硅胶来提供铜绞线周围以及编织层屏蔽和铝箔屏蔽的双重绝缘,以此防止驾驶员和维修人员意外接触有电流流动的电缆。


此外,还需要 TE 的高速互连解决方案来提供一种在各种系统和显示器之间传输大量数据的可靠方式。这些在优化驾驶员体验和操作效率方面都发挥着重要作用。例如,TE 团队帮助 Nikola 设计了一个 IP6k9k USB Type-C 连接器,此连接器优化了车辆的信息娱乐硬件,使此技术能够适用于 Nikola 的不同车辆,而不仅仅是卡车。


在构建适用于电池的高压维修断开时,TE 和 Nikola 与他们的一级供应商一起协作,开发原型概念、处理设计问题,以及围绕工程挑战和可能的解决方案进行迭代。TE 的工业和商业运输事业部首席技术官 Joe Bolewitz 评论道:“对于手动维修开关而言,熔断技术在 Nikola 卡车中展现出的可靠性和稳健性还达不到要求。虽然我们没有产品,但是我们有足够的知识来帮助他们找到所需的接口以及在更高的电压和电流水平下的应用场景。此项目不仅仅在于提供产品,它也在于成为帮助他们实现目标的合作伙伴。”

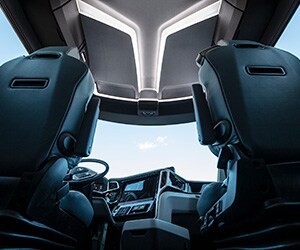

Nikola Two 的内观。

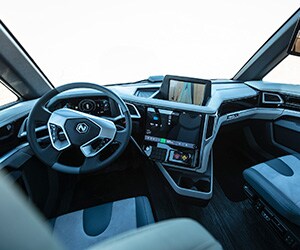

在 Nikola Two 内,驾驶室配备了高级的连接功能。
引用自 Nikola 的电气和控制系统主管 Varoujan Sarkissian。
“这些车辆中的技术将支持更多的功能,从而改进卡车司机的体验。”

TE 的高级产品工程师 Dinesh Shah 解释了与 Nikola 在他们位于菲尼克斯的设施中合作对于成功而言有多么重要:“Nikola 当时正面临巨大的时间压力,他们想尽快为 Nikola World 打造出功能齐全的车辆。我们知道如何通过我们的 DEUTSCH 连接器来制造线束、通过我们自己的手动工具对端子进行压接,以及将它们放入连接器腔中。通过与 Nikola 工程师的并肩合作,我们可以为他们提供所缺少的知识,从而帮助他们更快地完成制造并且实现他们的时间承诺。通过就此展开密切合作以及更充分地了解他们的需求,我们还可以帮助他们想出不同的实践方法来完成他们的设计目标。”



在 Nikola 完成他们的设计并且准备大规模进行生产的同时,TE 正在努力使高压连接器和光缆组件更具有经济适用性,从而帮助 Nikola 削减成本。HV 产品的装配和制造非常耗时,需要大量的手动作业;工人需要剥离电缆、扇出编织层、修剪编织层、压接插针(通过工具在压接机上完成)以及应用元件等。围绕使运输行业更安全、更高效以及可持续发展的一致使命激励了 TE 团队寻找自动化和改进生产流程的方法。

Nikola One、Nikola Two 和 Nikola World 均为 Nikola Motor Company 的商标。
