预绝缘端子和接头，可实现高效端接
PLASTI-GRIP 端子是预绝缘 RBY 端子和接头，专为满足低成本、绝缘电气端接需求而设计。TE Connectivity 的 PLASTI-GRIP 端子和接头由高导电铜体和色码 PVC 绝缘材料组成，适用于几乎所有的商业应用。导线和端子压线筒能够提供具有最大导电性、抗拉强度和高耐腐蚀性的连接。
产品特性
PLASTI-GRIP 端子和接头
- PVC 绝缘、镀锡层
- 线径范围：26 AWG - 2/0AWG (0.12 – 76 mm2)
- 工作电压：600V
- 额定温度：105°C（最大值）
- 获得 UL 认证和 CSA 认证
- 在所有市场大受欢迎
- 可利用 TE 工具轻松安装；压接性能有保证
- 绝缘层具有良好的介电强度，并支撑电线绝缘以确保没有裸线暴露
- 端子上的漏斗形导线入口可防止绞线翻转，可在高速生产期间进行快速插线
- 压线筒中的锯齿在压接后提供最大程度的接触和抗拉强度
- TE 专门设计的“C”型压接，可实现持久耐用的压接
常见问题解答
PLASTI-GRIP 端子和接头
问：能否在 PLASTI-GRIP 端子中组合使用电线？
答：可以，只要总的 CMA 和绝缘层直径符合规格。
问：TE PLASTI-GRIP 端子是否遵循 MIL 规范？
答：否，PLASTI-GRIP 端子不遵循军标；大多数 PIDG 和 SOLISTRAND 端子都符合 SAE AS7928 规定。
问：在 105 摄氏度以上的应用中应使用哪种端子？
答：使用 STRATO-THERM 端子（目录 82011）。
问：为什么 PLASTI-GRIP 端子可承受 600V，而 PIDG 端子只能承受 300V？
答：因为没有额外的金属套管来支持压接。
问：为什么没有 PLASTI-GRIP 端子的压接高度数据？
答：TE 压接工具的几何结构保证了 PLASTI-GRIP 端子的完美压接
该指南侧重于无焊闭式压线筒端子。它通过简单明了的插图提供实用指南，帮助用户每次都能实现适当的压接或拼接。该指南阐明了压接时的注意事项，并从广泛的 TE Connectivity 产品系列中突出了使用匹配电缆、终端和工具的优势。
600V
工作电压
94V-0
绝缘额定值
美国安全检测实验室公司 (UL)
和 CSA 批准

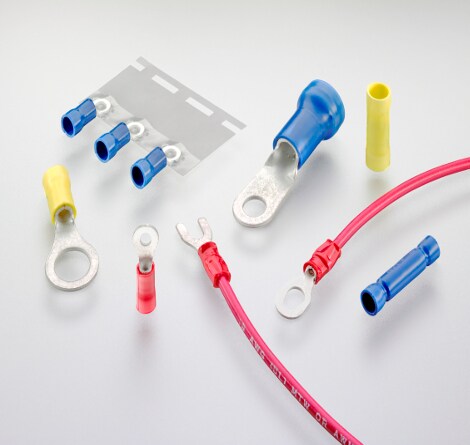

高效端接。 TE 开发了 PLASTI-GRIP 应用工具，以确保统一的高质量端接。工具和端子是配套使用的，可提高压接简易性和压接速度，同时针对每一线径提供精确的压接压力。PLASTI-GRIP 可以提供环形、叉形、带凸缘、带铲形和开槽舌片端子以及平行和对接接头。
在电组装领域中，很少有比将线束压接到端子更直接的方法。然后，压接工具围绕剥离导线的绞线紧紧压缩导线压线筒，形成一种同质金属。其简单性就是 70 多年来无焊点端子仍然是市场上最受欢迎的连接器的原因。下载白皮书，了解更多信息。
应用于
- 暖通空调
- 仪表/控件
- 照明
- 开关装置
- 电源
- 配电箱
- 运输
- 电机
- 维修、服务和安装
