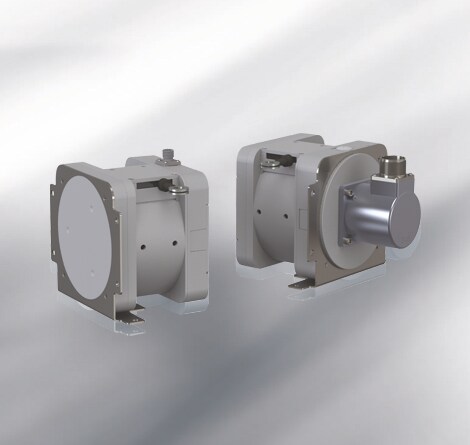

拉绳位移传感器(也称作拉线式电位器、拉绳式传感器、拉线式编码器或溜溜球式电位器)是一种拉绳致动位移传感器,可通过利用柔性拉绳和弹簧承载式线轴检测并测量线性位置和速度。

为了进行测量,将传感器的本体安装至固定表面并将不锈钢拉绳连接至可移动物体。 物体在移动时,传感器将产生与拉绳的线性延伸或速度成正比的电子信号。随后,该信号将传送至显示器上、PLC 或数据采集系统中。

拉绳位移传感器的工作原理是什么?

拉线式电位器或拉绳位移传感器 (CET) 由以下四个主要零件构成:

  1. 测量绳
  2. 线轴
  3. 弹簧
  4. 旋转传感器

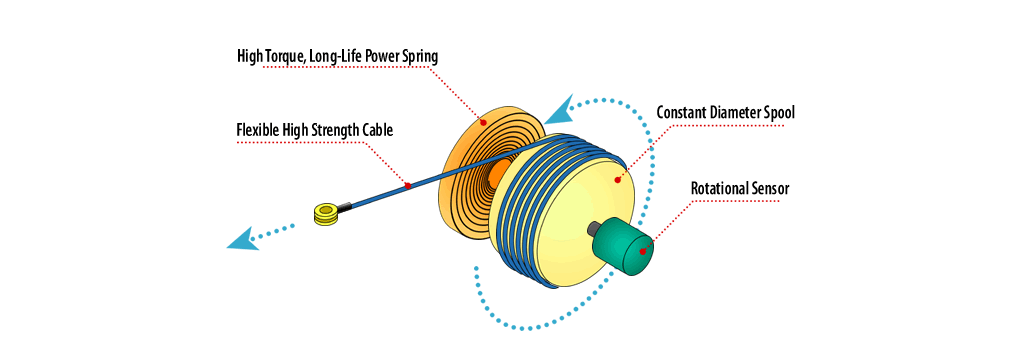

在传感器外壳中,不锈钢拉绳缠绕在精密加工的直筒式圆柱形线轴上,可作为测量拉绳卷筒和退绕卷筒。

拉绳位移传感器

为了维持拉绳拉力,将弹簧耦合至线轴。将线轴耦合至旋转传感器(编码器或电位器)的轴。由于传感器的拉绳沿着可移动的物体延伸,所以线轴和传感器轴会旋转。旋转轴将产生与拉绳的线性延伸或速度成正比的电子信号。

可提供哪种输出信号?

  • 电位(分压器)
  • 0...10 伏特直流
  • 4...20 mA(2 线)
  • 0...20 mA(3 线)
  • 增量编码器(正交)
  • 绝对编码器(询问工厂)
  • RS232/RS422 通讯
  • DeviceNET®
  • CANbus J1939
拉绳位移传感器

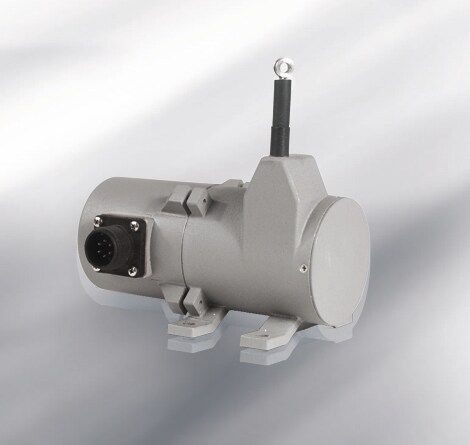

PT8000 拉绳位移传感器

拉绳位移传感器具有什么优点?

借助拉绳位移传感器轻松测量物体的移动和位置。拉绳位移传感器可在几分钟内安装完毕,可安装于危险或狭小的区域且无需进行完美的平行校准。此外,拉绳位移传感器具有高度灵活性,小尺寸测量比,且其成本低于杆式或棒式测量设备。拉绳位移传感器适用于工厂自动化、高科技机械设备、结构化和汽车测试、压铸或注射成型、液压缸控制等各种应用。

适用的测量范围?

TE 目前提供的全部行程范围小至 0-2 英寸,大至 0-1700 英寸(140 英尺)。如果您有任何疑问或在选择特定模型时需要帮助,请立即拨打我们的电话,我们的专业应用工程师将竭诚为您服务。
