固态继电器

SSR:噪音低,转换可靠

这些固态继电器 (SSR) 专为需要高转换速度或长寿命的应用而设计。当需要通过电子电路直接控制以及无电弧或触点抖动的转换时,可以使用这些固态继电器。固态继电器不是机电电源继电器的替代品,而是可以作为某些应用中电源继电器的有力补充。

产品特性:

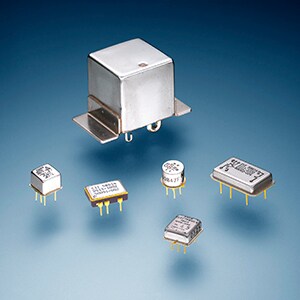

固态继电器规格

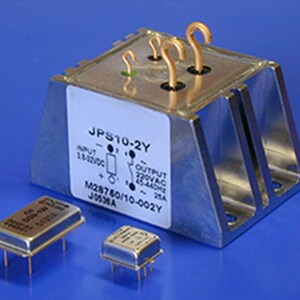

  • 交流 SSR 符合 MIL-PRF-28750/9(额定 2A 的 JDS9 系列)、/10(额定 25A 的 JPS10 系列)和 DSCC 草案 86031(10 A 的 PS12 系列)。
  • 直流 SSR 可用于处理从低电平到 2A/60V 的负载。
  • 部分 TE 直流 SSR 继电器配备可选的状态监测和/或短路保护装置。

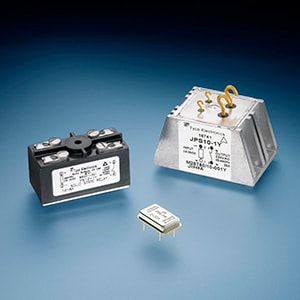

  • 额定 10A 和 25A 的交流 SST 安装结构主要是针对面板或底盘安装而设计的。
  • 额定 2A 的 AC JDS9 系列和所有直流型号专为印刷电路板安装而设计,但部分型号是针对表面贴装连接而设计的。
  • 大多数型号符合适用的军用规范、MIL-PRF 28770 或关联的详述草案。
  • 我们可为客户定制针对特殊应用的型号。



总体来说,固态继电器的功能类似于机电继电器,只是它们为非接触式的,使用电子元件(如三端双向可控硅元件、晶闸管和功率晶体管)作为开关元件的一部分。 固态继电器的输入信号将输出从非电导状态转换为电导状态,从而打开或是关闭负载电路。固态继电器不是通过将磁电路用于中间信号来实现输入与输出之间的电隔离,而是如机电继电器那样,使用光电、电容连接和电场耦合作为中间信号。因此,固态继电器响应迅速,对振动和冲击具有高度抵抗力,在转换时保持安静,并且不受灰尘、气体和其他污染物的影响。



出于材料设计原因,固态继电器受开关元件尺寸和热电阻的限制,转换范围和能力有限。尽管固态继电器只有常开 (NO) 输出,并且交流和直流需要不同的开关元件,但它们由于是非接触式系统,所以可以提供更长的转换寿命,在某些条件下具有很高的转换可靠性,可以在周期的特定点转换交流负载,例如,当负载电流过零时关闭,当负载电压过零时打开。而且,在大多数情况下,可以直接从其他电子电路控制固态继电器。



相反地,在关闭状态下,固态继电器在负载电路中无电分离,并且由于它们极易受到外部电气影响,例如浪涌、尖峰和强电场,所以需要保护电路和超快保险丝。当需要转换较高的功率负载时,也可以考虑使用我们的固态继电器。这类应用需要更高的输入功率来完成更高的输出转换。因此,这些要求可能会推动器件在转换高电流时针对开关元件产生的热量而利用散热器。如同所有此类应用考虑一样,增加散热器将增加整个元件的大小/重量。

常见问答解答

固态继电器 (SSRs)

问:什么是固态继电器 (SSR)?

答:SSR 是一种没有移动触点的继电器,它采用的是半导体开关元件,如三端双向可控硅元件、晶闸管和二极管。输入和输出端使用光电耦合器进行隔离。



问:SSR 与机电继电器有何不同?
答:两者执行的转换功能相同,但它们的构造不同。SSR 没有任何移动部件,如电枢或金属触点,从而使其不会产生噪音和电弧。



问:SSR 是否比机电继电器更加昂贵?

答:SSR 的初始购买成本很高。但是,由于其寿命长且能够处理重载,因此 SSR 从长远来看比较经济。



阅读有关固态继电器 (SSR) 的更多常见问题解答

ds13 固态继电器
TE 的 DS13 系列 SSR 采用了业界领先的光伏光学隔离和功率 MOSFET 输出芯片,可实现极度可靠的直流负载(最高可达 2 安)高速转换,同时具备较低的接通阻抗。

我们的固态继电器可以高度可靠地完成交流、直流或双向负载转换,具有固有的低转换噪声和极长使用寿命特点。 这些固态继电器在设计中利用半导体的电气和光学特性来执行开关功能和输出隔离。它们没有移动部件,因此没有接触磨损弹跳问题。另外,低电压打开和零电流关闭功能消除了电气噪声(反电势)和瞬变。



TE 的固态继电器可用于需要快速转换时间和大量生命周期的各种应用。其他设计特点包括采用厚膜混合电路技术、面板安装配置、W 或 Y MIL 级屏蔽(如适用)以及符合军用规范或适用的 DSCC Dwg 标准。



例如,KILOVAC 品牌 MS14 系列超小型固态继电器采用先进的光伏光电隔离技术,提供 1000Vrms 输入/输出隔离和功率 Mosfet 输出芯片,用于超可靠的直流或高达 350mA 和 400Vdc 的双向负载的高速转换。输入由电流调节和缓冲,以最大限度地减少功耗,并允许直接从 CMOS 或 TTL 驱动继电器。此款继电器为定制全密封薄型 0.100 电网结构封装,为高密度印刷电路板电路节省了空间。
