适用于高压开关的直流接触器
我们的接触器专为航空航天应用而设计,其接通和断开的额定载流量为 500 安培,额定过载甚至高达 2,000 安培。我们既可提供带电子或机械节能器的接触器,也可只提供基本接触器,以便您自行加装节能电路。

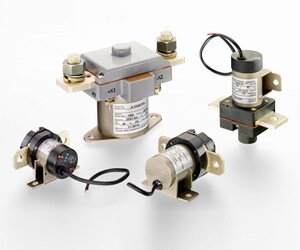

HARTMAN 直流接触器
针对最严苛的环境条件,HARTMAN 直流接触器具有重量轻的特点并采用环境(密封圈)密封方式,带有密封外壳,适用于最严苛的环境条件或超过 50,000 英尺的海拔高度。有多种主端子结构和辅助端子结构可供选择。交流和直流接触器的设计符合 MILPRF-6106 和/或特定客户规范的适用要求。


特色产品

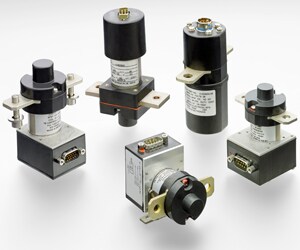

Hartman 直流接触器 - K 系列
这些直流接触器属于航空航天业中最小和最轻的 200-1000 安培直流接触器。这些高度灵活的汇流条安装或机箱安装装置设计用于军用和商用飞机和地面车辆的直流配电系统中的连续工作或起动应用。
描述 | 端子排列方式 | 密封 | 额定电流 |
K200 | SPST NO. 双断点 | 密封圈 | 高达 200 安培 |
K400 | SPST NO. 双断点 | 密封圈 | 高达 400 安培 |
K500 | SPST NO. 双断点 | 密封圈 | 高达 500 安培 |
K-1000 | SPST NO. 双断点 | 密封圈 | 高达 1,000 安培 |

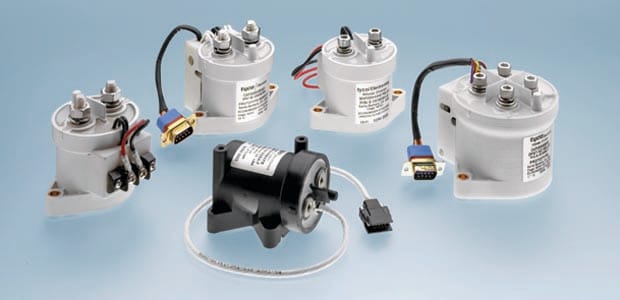

KILOVAC 直流接触器
TE Connectivity 的 KILOVAC 直流接触器提供了航空航天和国防应用所需的开关性能。这些轻量级的接触器采用非常紧凑的封装,在 900 伏特的直流电压下可提供高达 500 安培的持续额定电流。

高电压直流接触器
产品规格概述
产品系列 | MAP101 | MAP100 | CAP202 | CAP200/MAP200 | MAP201 | CAP200B | |
---|---|---|---|---|---|---|---|
主接触件数据 | |||||||
持续电流 | A | 100 | 100 | 300 | 500 | 350 | 500 |
接触件电压范围 | Vdc | 12-900 | 12-900 | 12-900 | 12-900 | 12-900 | 12-900 |
罕见电流下的电气寿命、270Vdc、电阻负载 | 周期 | 25,000 | 15,000 | 10,000 | 1,000 | 5,000 | 2,000 |
过载(接通/断开),350Vdc 时 | A | 2,000/2,000 | 500/1,500 | 650/2,000 | 650/2,000 | 2,000/2,000 | 650/1,500 |
断裂(仅断开),350 Vdc 时 | A | 2,000 | 1,500 | 2,000 | 2,000 | 2,000 | 1,500 |
端子排列方式 | SPST | SPST | DPST | SPST | SPST | SPST | |
接触件形式 | 锁闩 | X (NO) 或锁闩 | X (NO) | X (NO) 或锁闩 | X (NO) 或锁闩 | Y (NC) | |
额定电流下的接触电阻 | 毫欧姆 | 0.75 | 0.5 | 0.2 | 0.2 | 0.3 | 0.2 |
辅助接触件数据 | |||||||
接触件形式/套装数量(最大) | Form A/1 | Form A/1 | Form C/4 | Form A/2 | Form A/2 | Form A/1 | |
30Vdc (Ag/Au) 时的额定电流,最大值 | A | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 | 2.0/0.1 |
最小信号电平 | Vdc/mAdc | Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
Ag 6V/15mA Au 5V/5mA |
介质耐压 | |||||||
线圈接触件到所有其他点 | Vrms | 1,500 | 1,500 | 2,200 | 2,200 | 2,200 | 2,200 |
绝缘电阻 | |||||||
起始时(500Vdc 时) | 兆欧姆 | 100 | 100 | 100 | 100 | 100 | 100 |
完结时(500Vdc 时) | 兆欧姆 | 50 | 50 | 50 | 50 | 50 | 50 |
环境数据 | |||||||
工作温度范围 | °C | -55 到 +85 | -55 到 +85 | -55 到 +85 | -55 到 +85 | -55 到 +85 | -55 到 +85 |
存储温度范围 | °C | -65 到 +125 | -65 到 +125 | -65 到 +125 | -65 到 +125 | -65 到 +125 | -65 到 +125 |
震动、11ms、1/2 正弦 | G's | 20 | 20 | 30 | 20 | 20 | 20 |
振动、正弦 (55-2000 Hz) | G's | 20 | 20 | 20 | 20 | 20 | 20 |
线圈瞬变抑制 | 否 | X、是/锁闩、否 | 是 | 是 | 是 | 是 | |
机械数据 | |||||||
25°C 时的运行时间(包括弹跳时间),最大/典型 | 毫秒 | 40/20 | 40/20 | 40/20 | 40/20 | 40/20 | 40/20 |
释放时间,最大 | 毫秒 | 15 | 15 | 15 | 15 | 15 | 15 |
弹跳时间,最大 | 毫秒 | 5 | 5 | 5 | 5 | 5 | 5 |
机械寿命,最小 | 周期 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 | 100,000 |
重量(标称) | 磅(千克) | 0.79 (.35) | 0.79 (.35) | 1.3 (.59) | .95 (.43) | .95 (.43) | .95 (.43) |
线圈电压(标称) | Vdc | 28 | 28 | 28 | 28 | 28 | 28 |
