要选择正确的电阻器,需要了解电阻器色标。

解密色标

早期,电子行业对通用颜色编码系统进行了标准化,使设备设计师能够一眼识别电阻器和其他元件。

如今,这一电阻器颜色系统仍在使用,最近被编入到 IEC 标准 60062 中。 此 IEC 标准还包括 RKM 代码,这是一个简写代码系统,用来标识小元件上小数点以后位数可能难以读取的电阻和电容值。在 TE,我们使用这些系统来标识一些电子元件。

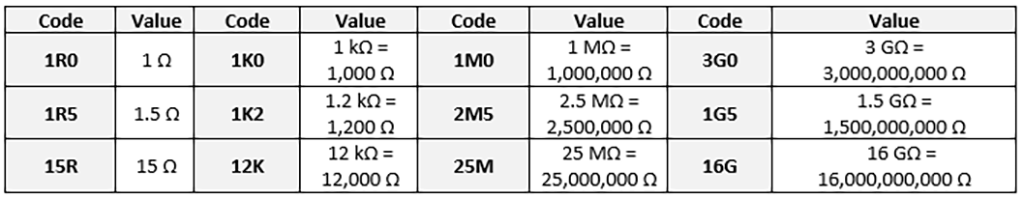

我们的电阻数据表使用 RKM 简写代码代表电阻值。以下给出简短说明以供不熟悉这些代码的人士参考。 对于无前缀的电阻值,在小数点的位置使用字母“R”来标识电阻值。例如,1R0 就是 1.0 Ω 电阻器的简写。对于只有一个有效数字(如 2 Ω)的电阻器值,使用 2R0。对于千欧(kΩ)电阻值,“K”代替小数。因此,1K5 标识 1.5 kΩ 或 1,500 Ω 电阻器。同理,“M”代表 MΩ,“G”代表 GΩ。下表提供所选电阻值的几个 RKM 代码示例。

电阻器色标:电阻值

电阻器色标:电阻值

印刷电路板 (PCB) 上的电阻器。

如何读取电阻器色标。 许多小电阻器都采用具有 3、4、5 或 6 色环的 IEC 60062 色标进行标识,具体采用几个色环取决于电阻值的精确度。要读取电阻器的色标,必须从最靠近元件末端的色环开始。此外,乘数和容差带之间的空间略大于数字和乘数之间的空间。

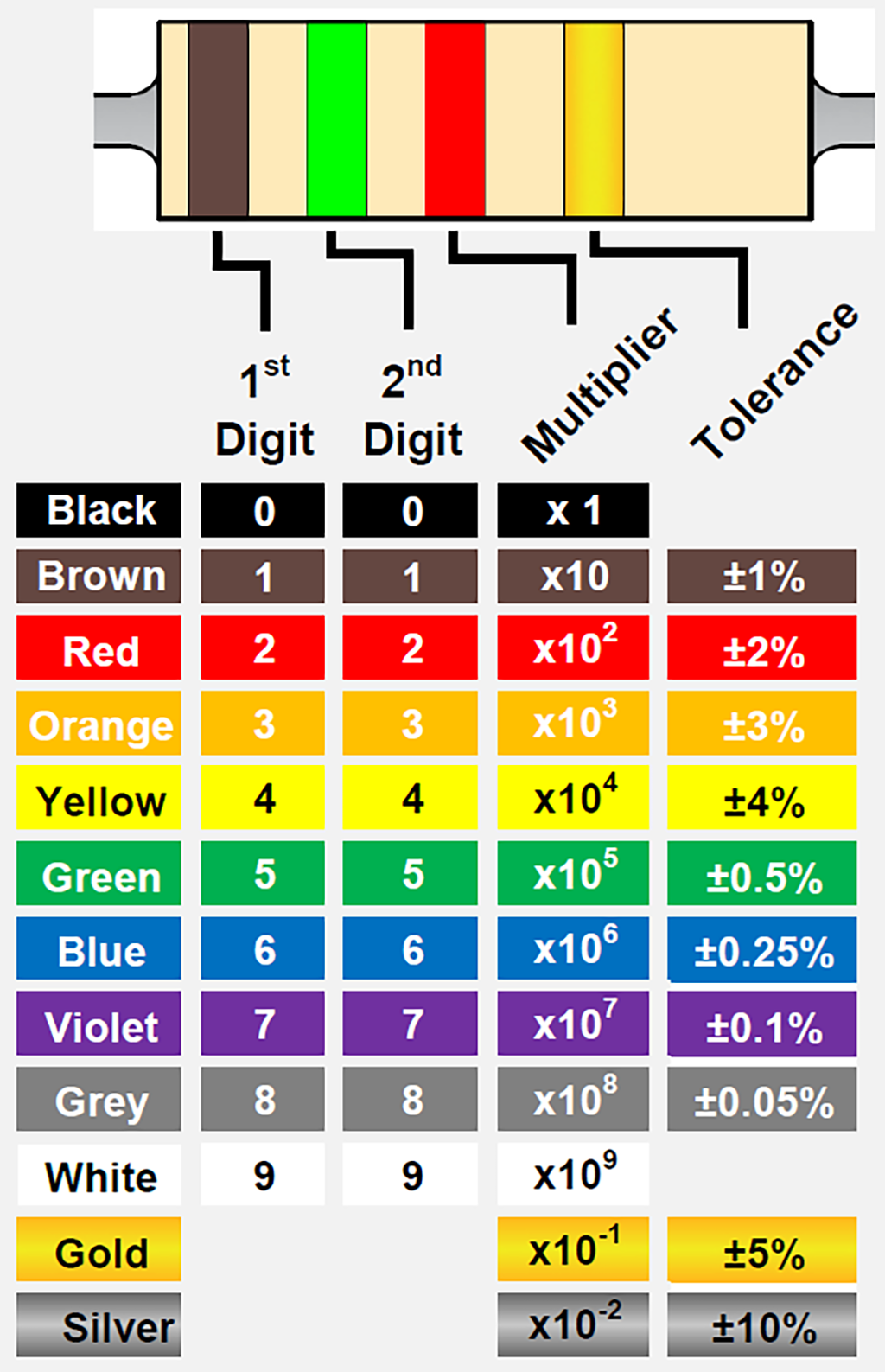

电阻器色标表:3 和 4 色环电阻器

电阻器色标表:3 和 4 色环电阻器

3 色环电阻器

3 色环电阻器的值具有 ±20% 的容差,通常供业余爱好者使用,或者在电阻值不那么重要的时候使用。对于具有 3 色环的 1R0 (1 Ω) 电阻器,颜色为棕色、黑色和金色。电阻值在 0.8 Ω - 1.2 Ω 之间。

电阻器色标:3 色环电阻器

电阻器色标:3 色环电阻器

4 色环电阻器

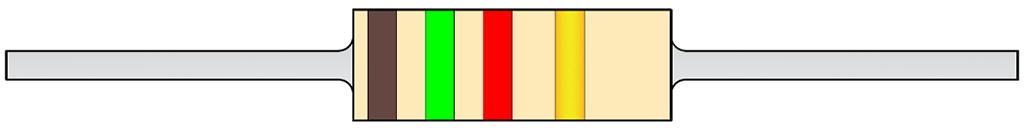

当需要低于 20% 的容差时,应使用 4 色环电阻器,多出的一个色环用来指定容差。对于容差为 ±5% 的 1K5 或 1500 Ω 电阻器,色环为棕色、绿色、红色和金色。在这种情况下,电阻值在 ±75 欧姆容差范围内变动。

电阻器色标:4 色环电阻器

电阻器色标:4 色环电阻器

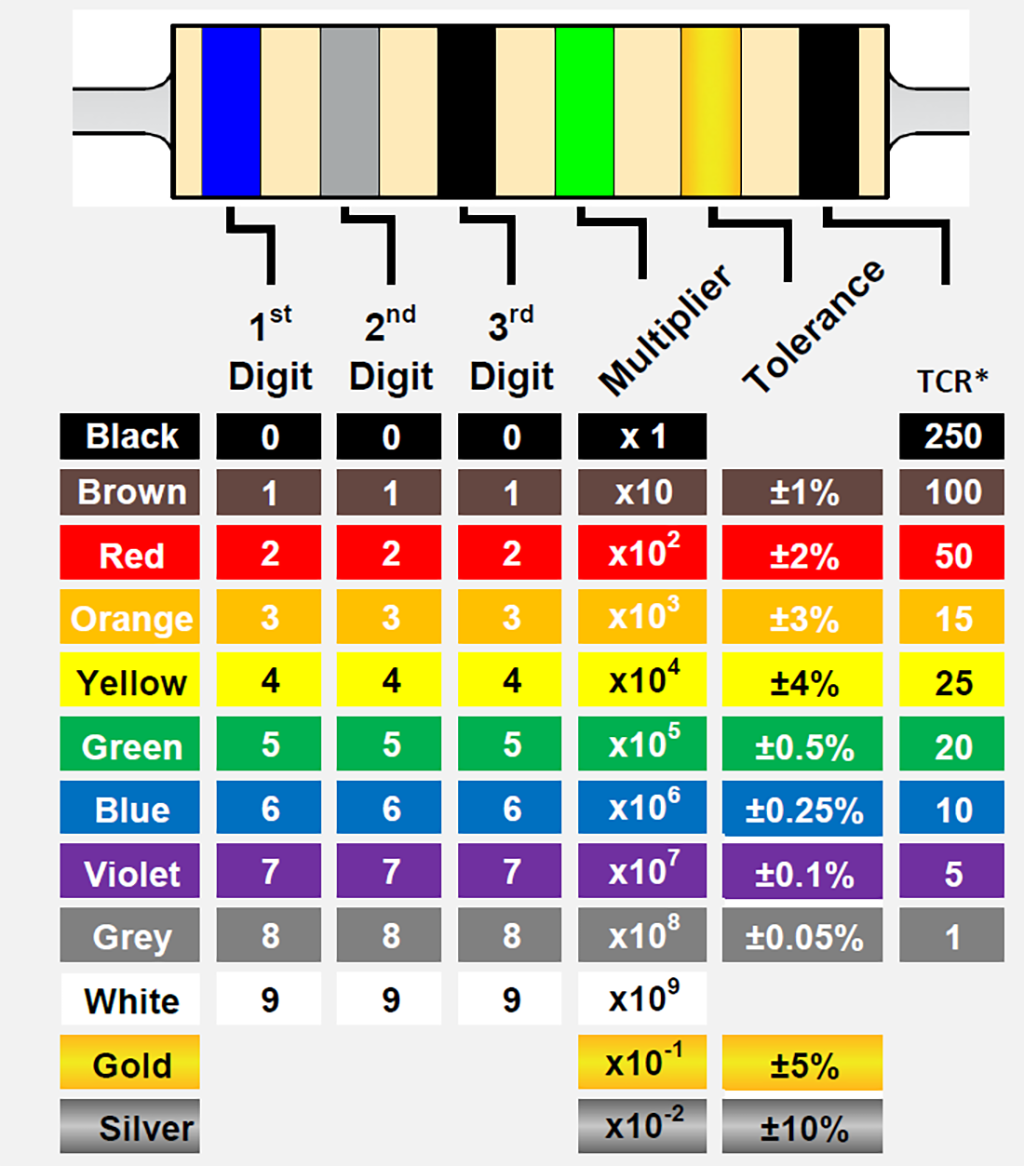

电阻器色标表:5 和 6 色环电阻器

电阻器色标表:5 和 6 色环电阻器

5 色环电阻器

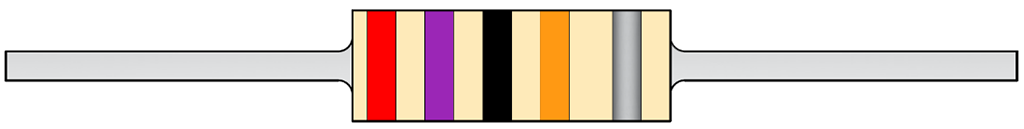

对于需要更多有效数字的更精确的应用,5 色环电阻器允许指定第三位数字。270K (270,000 Ω) 电阻器将具有标识该值的红色、紫色、黑色和橙色色环。银带表示值在 243K Ω 到 297K Ω 之间。

电阻器色标:5 色环电阻器

电阻器色标:3 色环电阻器

6 色环电阻器

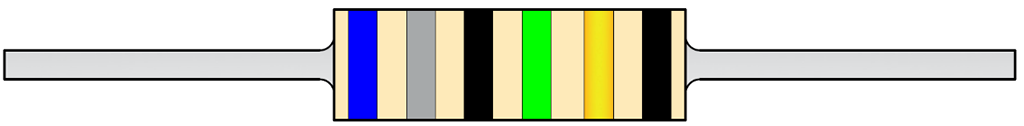

高精度电阻器指定电阻温度系数 (TCR),与 25°C (77°F) 相比,该温度系数量化了温度对电阻值的影响。电阻变化用 ppm/°C 来测量,其中 ppm = ΔR/R,即每 Ω 额定值的电阻变化。下面描绘了一个值为 68 MΩ 的高精度电阻器,容差为 ±5%,电阻温度系数为 250 ppm/°C。

电阻器色标:6 色环电阻器

电阻器色标:6 色环电阻器
