TE Connectivity 的热缩管

如何为你的应用选择正确尺寸的热缩管

简介:

与许多其他产品不同,热缩管设计为在安装时改变形状。正确尺寸的热缩管会贴合其包裹的基质。它的直径和一般总长度都缩小了。这可能使得为你的应用选择合适的尺寸变得特别棘手。该指南旨在帮助完成此过程。

收缩内径和基质尺寸

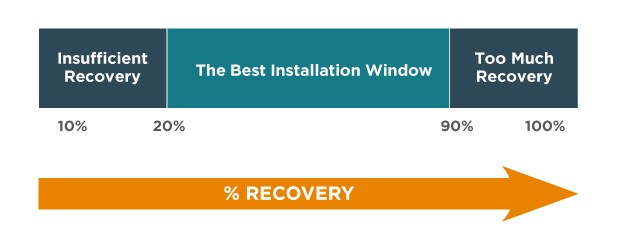

实现热缩管的良好坚固安装 请务必根据基质确定最适合的热缩管。为此,管子需要收缩供应尺寸的至少 20%,但不能收缩过度以至于达到其完全热缩后尺寸。最好在安装管子后有至少 10% 的未解决的恢复。



例如:RNF‐100 尺寸 1” 的最大收缩幅度为 0.50”。它应该用于预期热缩后尺寸为以下范围的应用:

  • 0.50”+ 0.05”(即 0.5” 的 10%)= 0.55” 到
  • 1” ‐ .2”(即 1.0” 的 20%)= 0.80”

或者换句话说,它应该用于包裹外径介于 0.55” 和 0.80” 之间的基质。

热缩管能否在建议的安装范围外的区域内工作?也许可以,但它不会提供最佳性能。

请务必选择适合应用的最大尺寸管子。这样在已安装的管子上安装和达到目标壁厚更容易。这将提供更强大的解决方案。

BRST 热缩管
BRST 热缩管
DWFR 热缩管
DWFR 热缩管
ATUM 热缩管
ATUM 热缩管
SCT 1 热缩管
SCT 1 热缩管

长度收缩

就像热缩管的直径会缩小一样, 在恢复过程中,它的总长度也会略有缩小(一般来说 ‐ 在某些情况下,它的长度可能会增加)。不同的产品具有不同的纵向收缩率。



如果您对此有顾虑,请在下订单之前,
咨询现场应用工程师。在指定所需的切割长度或在内部切割热缩管时,请务必考虑到这一点。当使用较长的热缩管时,由于恢复过程中会发生收缩,因此需要将其切割得比需要覆盖的距离更长。

安装范围

安装注意事项

  • 不要通过拉伸来迫使供应的管子覆盖在物体上。这可能导致它在恢复过程中撕裂
  • 由于热缩管以最小膨胀直径提供,因此请务必使用指定的膨胀内径尺寸。不要认为管子每次都会
    以完全相同的尺寸交付。但是,它将始终满足指定的最小膨胀内径尺寸
  • 不要认为管子总是会收缩到相同的完全热缩后尺寸。请务必将指定的尺寸用于管子的热缩后内径。有时,管子的收缩会略高于指定的收缩内径,但它将始终满足最大指定尺寸。
  • 不要将管子长度切割为所需的最终安装长度。在恢复过程中,管子的长度会改变。管子收缩得越多,纵向收缩率就越大。长度变化在产品规格中注明。在计算切割长度时使用它。
  • 不要在具有尖锐边缘的物体上恢复热缩管,它们可能会切开热缩管或刺穿热缩管,从而导致热缩管在安装过程中撕裂。
  • 请遵循安装指南,尤其是温度指南。在温度过低的情况下,热缩管可能无法完全恢复。在过高的温度下,它可能会有烧痕或裂开。
  • 如果您使用热风枪来恢复热缩管,可能会看到一些皱褶。这是由热缩管的不均匀加热(淬纹)引起的,但通常对热缩管的性能没有影响。建议在炉中进行恢复以确保在工件的整个周边均匀恢复,或者使用热风枪,使基质达到所需温度并协助完全恢复。
  • 如果您在选择适合您应用的热缩管尺寸时有任何疑问,请咨询我们的 FAE 之一。
