ERFV 同轴连接器

支持下一代 5G 无线解决方案

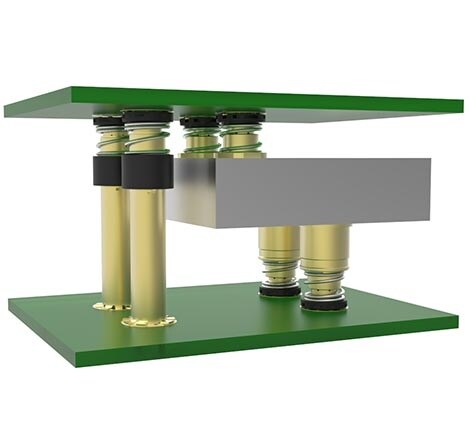

TE 的新型 ERFV 射频同轴连接器可高度定制,可提供一系列板间高度和连接器结构。一体式射频连接器设计以更低成本实现了天线和射频单元的板到板和板到滤波器的连接。

特色优势

  • 采用一体式设计,更低成本解决方案
  • 具有卓越的容差、出色的插入损耗和回波损耗,其可靠性已得到验证
  • 提供多种板间高度和连接器配置选项,可以实现高度定制化设计

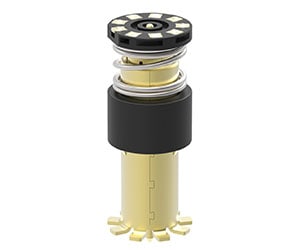

板对板 ERFV 连接器
板对板

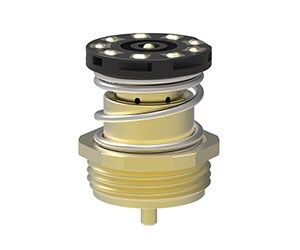

板对滤波器,螺丝型 ERFV 连接器
板对滤波器,螺丝型

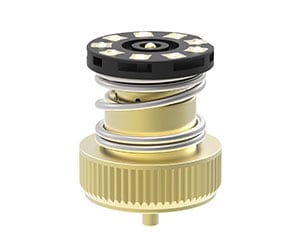

板对滤波器,推入型 ERFV 连接器
板对滤波器,推入型

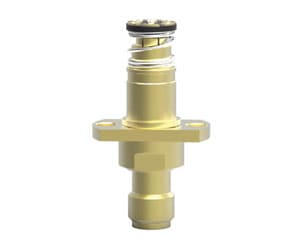

测试适配器
测试适配器

主要应用领域

  • 移动通信
  • 无线通信
  • 天线和射频设计
  • 小型蜂窝

电气性能

  • 频率范围:DC 到 10 GHz
  • 回波损耗:≥ 22 dB (4 GHz);≥ 20 dB (6 GHz)
  • 串扰或隔离:≥ 70 dB(DC 到 3 GHz);≥ 60 dB(3 GHz 到 6 GHz)

机械性能

  • 最小板到板距离:5.2mm – 20mm
  • 间距:15mm(典型值)
  • 轴向容差:+/- 1mm
  • 径向容差:+/- 0.80mm
  • 目标板对基板:最大 2°
  • 工作温度:-40°C 到 125°C

材料

  • 中心端子:黄铜 - 金/银
  • 外部端子:铜合金
  • 绝缘介质:LCP
