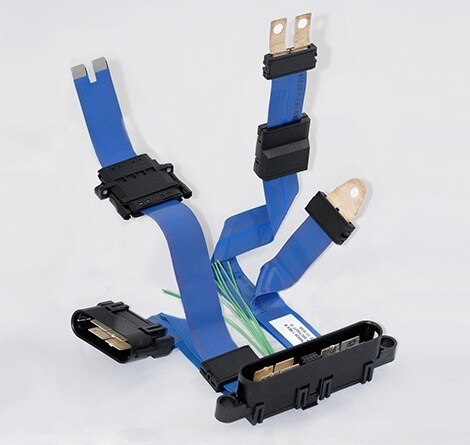

波形压接电源系统

驾驭电源波

波形压接设计用于满足更高的电源需求,具备通用性和灵活性。它几乎能够在所有受限空间中弯曲和转动,非常适用于系统内从 PCB 到电缆或汇流条的配电转换。“波形压接”之名源自在已制备电缆上的触点元件终止期间在扁平电缆导体中产生的多个“波”。波形压接互连产品系列为中程系统中的电源和配电连接提供精心设计的高价值解决方案。由于扁平电缆的表面积是等效圆导线表面积的两倍,所以在既定电流情况下,对流热流会降低导体的工作温度,因而产生更高的电流容量。

产品特性:

波形压接
  • 无需剥线即可端接扁平电缆。
  • 提供可靠的低电阻气密接口。
  • 可分离接口具有强制锁定、极化和端子边框。
  • 经改善的散热性能可增加电流容量或降低工作温度。
  • 低电感、高电容配电。
  • 包装灵活性。
  • 所用的铜更少,因此重量更轻且每安培额定电流的成本更低。
  • 触摸完全安全。

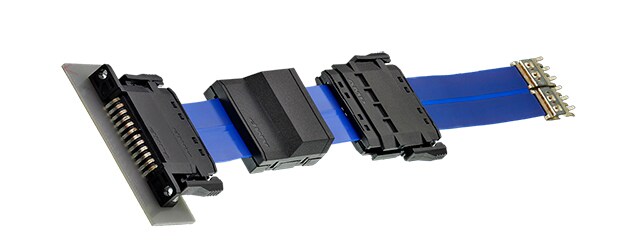

波形压接连接
多种可用波形压接接口使扁平铜质电缆成为配电的通用、创新系统解决方案。

关于波形突起的说明:

波形压接

该产品线的最独特特性就是波形压接本身。它包含夹在软铜型板之间的硬铜转接,并被强制封闭在预制电缆端。电缆的所得修剪边缘使端接接口的面积大于电缆截面本身。为了更具可靠性,每个波形突起上遍布菱形凹痕,从而产生存储的能量压接,该压接是一个无需电缆剥线、机械性能良好的低电阻气密接口。
在端接期间通过应用工具的修剪操作创建多个“波”。形成多个上下交替的条纹,暴露出修剪边缘从而形成压接接口。由此产生相当于电缆截面 1.5 倍的导电表面积。

波

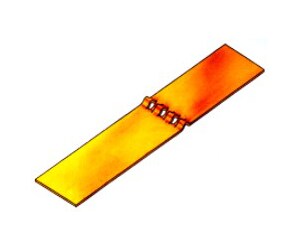

修剪的电缆“波”形边缘接触铜质插针。

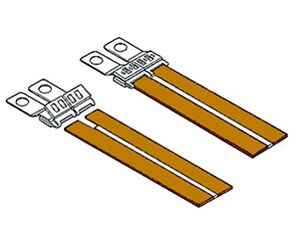

“波“形端接。
在端接寿命内,电阻变化预期不超过 20 微欧姆。
