提供信号和电源双功能

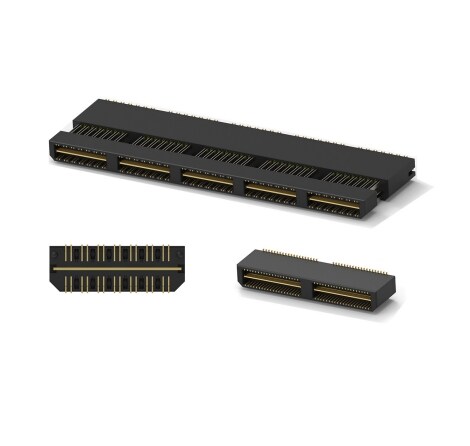

MICTOR连接器系列产品由两排信号针和位于产品中间的电源/接地条组成。MICTOR连接器与主板和子板兼容,包括用于板间线缆应用的设计。 多种插接高度可用于平行板到板应用的系统中。可以自定义堆叠高度。连接器长度的每一个特定距离都有一个独立的电源/接地条,可以以任何组合用于传送电源或信号提供低串扰和稳定的高速信号。

MICTOR SB (Single Beam)连接器

高速板对板连接器

与MICTOR连接器相似,MICTOR SB连接器由两排信号针和位于产品中间的电源/接地条组成。与之不同的是,MICTOR SB连接器采用单触点方式,将数据传送速率提升至12 Gbps 。MICTOR 连接器在公头母头互配时采用的是双触点方式,具有6.5 Gbps的信号传输速率。

特征

  • 两件式表贴连接器,可适应多种厚度印制电路板,阻抗稳定
  • 多功能连接器,正中间的电源/接地条具有两种用途——用作电源或者接地端子传送稳定的高速信号。两种功能可以在安装时任意搭配。每个电源插针承载9.5 A电流
  • 12 Gbps数据速率
  • 0.8 mm的端子间间距
  • 5 mm-30 mm之间多种堆叠高度:5、8、11、14、16、19、22、25、30
  •  28-200位端子实现多种配置:

   -满针配置:40、80、120、160和200

   -非满针配置:28、56、84、112和140

优势

  • 信号稳定,传输迅速
  • 为客户的系统设计提供灵活性
  • 优质的塑胶材料和外壳设计可实现盲插
  • 竞争力的定价、更短的交货期和更快的客户响应速度
