自由高度堆叠连接器：夹层连接的灵活堆叠解决方案

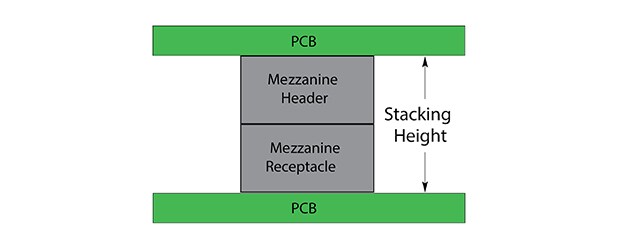

自由高度连接器是两件式、开放式针场连接器，设计用于平行堆叠的板对板应用。自由高度连接器组由垂直板载式插座和插头组件组成。TE Connectivity (TE) 提供这些具有多种插头和插座高度组合的连接器，为设计提供灵活性，能够改变平行板卡之间的间距。
TE提供一系列堆叠连接器产品组合 ，包括自由高度、精细堆叠和精细插配连接器。这些产品为夹层连接（垂直、平行堆叠的板对板连接）提供多种灵活的堆叠解决方案。该产品组合包含众多中心距、堆叠高度和应用选项。
我们的自由高度堆叠连接器系列包括以下产品选项：
- 0.5mm自由高度COM连接器

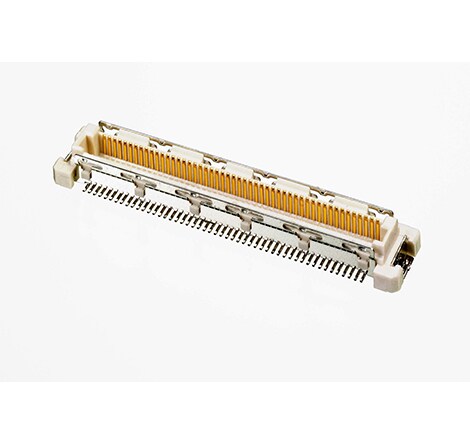

- 0.6毫米自由高度连接器
- 0.8mm自由高度连接器

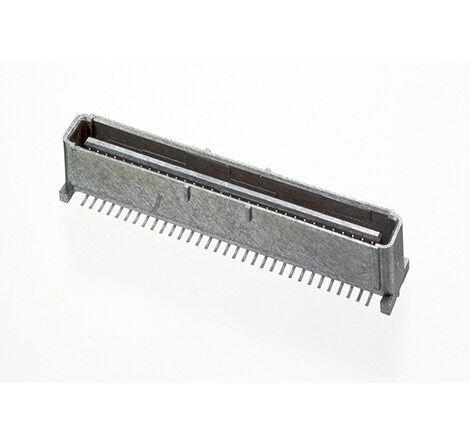

- 1.0mm自由高度 (IEEE 1386) 连接器

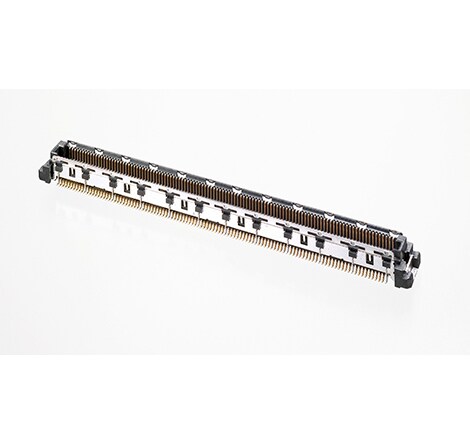

0.5mm自由高度连接器
概述

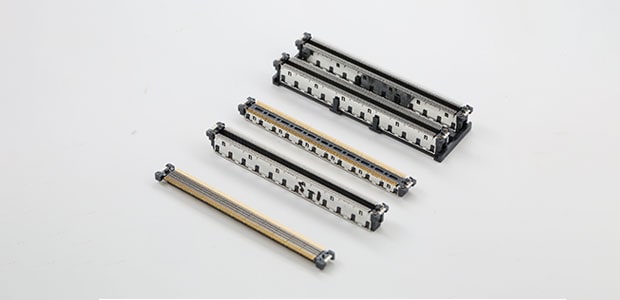

我们的0.5mm自由高度连接器用于将计算机模块 (COM) 和COM Express模块连接到载板。它们支持平行PCB之间从4mm到8mm的多种间距选项，以及20至440针配置。新一代0.5mm自由高度COM连接器可支持高达25 GT/s的数据传输，并与PCIe Gen 4应用兼容。
产品特性
- 位置尺寸：
40/80/120/160/220针双列直插式
可通过桥接两个220针实现440针配置
- 堆叠高度：5mm和8mm
- 速度：8Gbps (PCIe Gen3)、16Gbps (PCIe Gen4)、25+Gbps (PCIe Gen4)
- 从8G平滑升级到16G再到25G，完全向后兼容
- PCB端接方式：表面贴装 (SMT)
- 温度范围：-45℃至105℃
- 垂直插配配置
- 提供多种电镀选项
- 卷带/托盘包装
应用领域
任何需要高密度堆叠的场合
- 工业机械与设备
- 测试与测量设备
- 航空航天与国防
- 计算机设备与外围设备
- 医疗设备与仪器
- 电信设备
- 安全产品

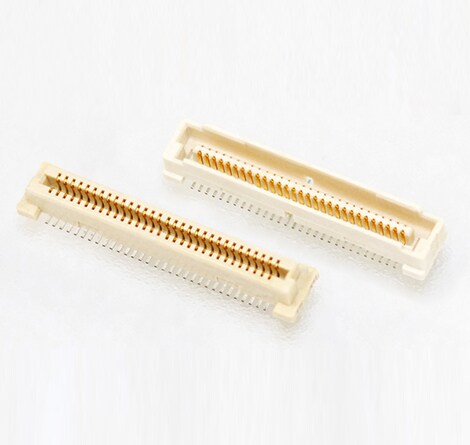

0.8mm自由高度连接器
概述
我们的0.8mm自由高度连接器是垂直板载式插头和插座，提供从5mm到20mm（以1mm为增量）的堆叠高度可选。它们可支持OCP夹层卡2.0规范，数据速率高达32 Gbps。
产品特性
- 堆叠高度：5~20mm，步进1mm
- 针数：40~200针
- 速度：10Gbps
- 额定电流：0.8A/针
- 额定温度：-40°C至125°C
- 占用最少的PCB空间
- 强大的信号完整性支持
- 广泛的堆叠产品组合
- 卓越的品质和客户支持口碑
应用领域
- 高端计算机、电信、工业和军事/航空领域的平行板卡堆叠应用
- 测试板和卡扩展器
- 通信设备
- 需要微型连接器封装的电子设备
新产品：32G 0.8mm自由高度连接器
我们的新一代0.8mm自由高度连接器实现了无与伦比的32 Gbps+速率。这些高速、中密度的夹层解决方案提供了出色的性价比，并兼容56 Gbps PAM-4和PCIe Gen 5，以备未来系统升级。这些解决方案在为大批量服务器和存储应用采用32 Gbps技术时可以显著节省系统成本，也可用于工业、仪器仪表和医疗设备。
