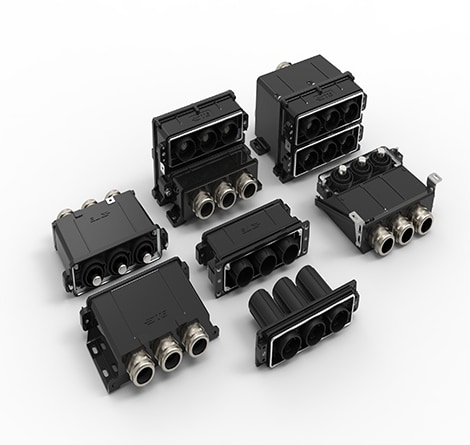

FXP 电源连接器

FXP 连接器系列 - 更轻、更小并且电容量更大

FXP 系列是适用于轨道车辆上所有任务关键型电源应用的坚固耐用的电源连接器。根据最新的欧洲标准 EN 50467 设计,该标准包括耐火和耐烟合规性 EN 45545-2、IP66 和 IP68 等级。此连接器系列仅通过十种变体即可实现多种组合,从而节省重量、空间并包含更大的电容量,高达 650 安培,4000 伏特。

铁路市场的发展趋势是重量减轻、尺寸限制和电容量增加,这将创造对创新解决方案的巨大需求。 TE Connectivity 开发了 FleXible Power (FXP) 轨道电源连接器系列,这是一个更轻、更小的连接器系列,与上一代连接器相比有更大的电容量。

FXP 电源连接器特性

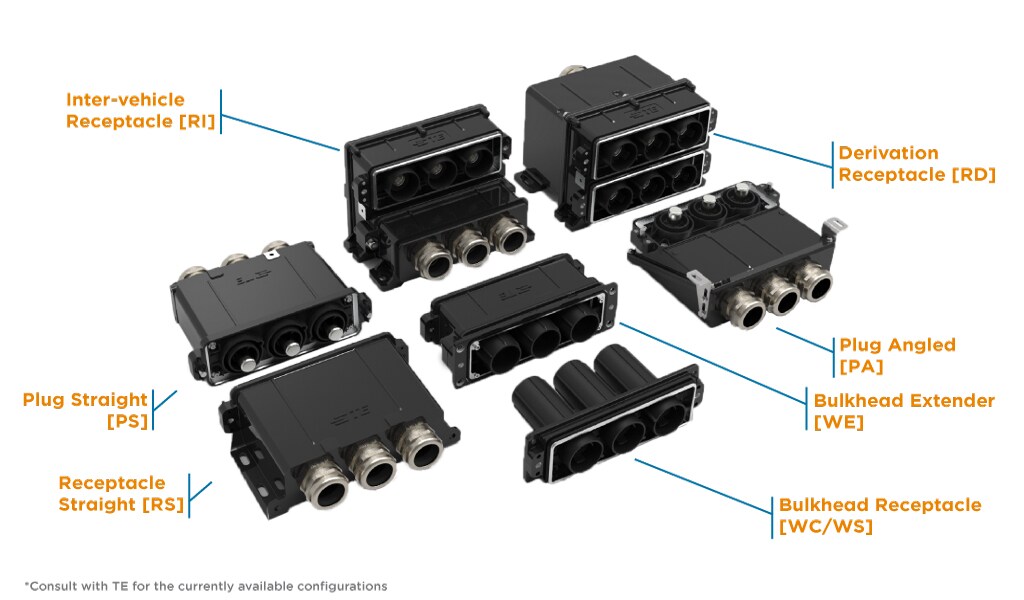

  • 仅 10 种连接器变体即可实现多种可能的配置
  • 多种端子尺寸,支持横截面为 50 到 300 mm² 的多种电缆
  • 如果与永磁电机 (PMM) 结构配合使用,分区版本可提供有效的 EMI 保护
  • 根据 EN 50467 要求设计,符合其要求
  • 适用于非屏蔽和屏蔽电缆
  • 过压安全特性(即永磁电机)
  • 无卤素
  • 额定电流:高达 650A
  • 工作电压:高达 4000V(根据 EN 50124-1/A2(OV3PD3))
  • 保护指数:IP66 IP68
  • 操作温度:-55°C/+100°C
  • 耐盐沫性:500 个小时
  • 插接次数:500 次
  • 抗冲击和防震 高达 EN 61373 2 类
  • 耐火耐烟性能 EN 45545-2 HL3 R22/R23
FXP

应用

  • 牵引电机系统
  • 车辆间应用
  • 转换器/配电箱插座
  • 永磁电机应用
  • 底架/车顶应用
  • 传动系统线路应用
  • 辅助电源



IP68

防水进入

650A

高达 650 安培

4000V

高达 4000 伏特

优势

  • 与上一代产品相比,重量和空间减小,有助于降低能耗和更紧凑的电气系统设计
  • 该系列通用元件可提供设计和生产方面的灵活性,从而节省装配时间、降低生命周期和运营成本 (LCC)
  • 仅 10 种连接器变体即可实现多种可能的结构,支持灵活的设计解决方案
  • 可用于静态和动态应用,从而创造多种设计可能性
  • 过压安全功能可确保乘客安全

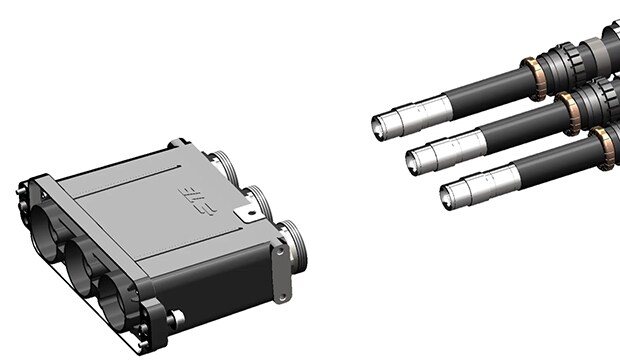

  1. FXP 系列(英文版)

TE Connectivity 将推出 FXP - 由 DEUTSCH 设计 - 更轻、更小并且电流载荷容量更大。还针对永磁电机(最新一代的电机)连接提供了特定的永磁电机版本。
