干式光混合连接器

产品组

满足极端海底压力的高密度解决方案

随着水下行业组织在开发更多应用时考虑到了光纤技术,适应这些应用所需的光电连接器结构的数量和复杂性大幅度增加。  为了满足客户不断变化的需求,TE 开发了全面、广泛的光纤产品,这些产品精工细作旨在满足当今连接器所面临的特定和多样的环境条件。凭借多年的水下光学连接经验,TE 可提供 SEACON 干式光连接器、湿式连接器、水下可互联的连接器、光学穿舱连接器和光纤管理系统。

干式光混合连接器

特性



  • 单模和多模



  • 插入损耗 < 1.0dB(或 < 0.5dB)



  • 高达 20,000 psig(约 45,000 英尺/13,700 米)



  • 某些连接器种类和类型提供玻璃密封选项



  • 典型用途:声纳和监控系统、水下机器人 (ROV)/自主水下潜水器 (AUV)、防喷器 (BOP) 监测设备、中微子检测、应力监测、水下摄像系统和井下应用

超过 25 年前,MINI-CON 连接器系列是 SEACON 连接器系列中第一条适用于光纤和混合电/光应用的连接器系列。 在此期间,我们使用几乎所有 MINI-CON 连接器尺寸创建了许多不同的结构。我们可以提供多模和单模产品,可带电气端子或不带电气端子。

此外,我们可以适应许多用于互连和脐带的电缆设计。如果您正在考虑光学应用,我们建议您联系 TE Marine, Oil & Gas (MOG) 以便我们为您提供满足您需求的最佳解决方案。

MINI-CON 光学连接器

特性



标准

  • 316 型不锈钢
  • 外壳尺寸为 8
  • 多达 24 个光学元件
  • 许多型号的光学和电气元件
  • <1.0dB 插入损耗标准,但通常为 <0.5dB
  • 600 伏标准额定值(如果要了解更高电压的应用,请联系我们)
  • 取决于电缆和应用的压力额定值

选项

  • 有不同的材料选项可供选择 – 请联系我们
  • 玻璃到金属插入件
  • 光学位置直接加工到外壳中的单体光学连接器
  • 压力平衡式充油 (PBOF)
  • 电缆到连接器端接
SEACON MINI-CON 光学连接器
SEACON MINI-CON 光学连接器

由于整个水下行业光纤使用的增加,TE 欣喜地推出 SEACON 标准、干式光纤混合连接器系列。 OPTI-CON 连接器系列使客户可以通过选择光学和电气结构的组合满足其特定需求。此连接器系列标配 316L 不锈钢,但可应要求使用其他材料制造。

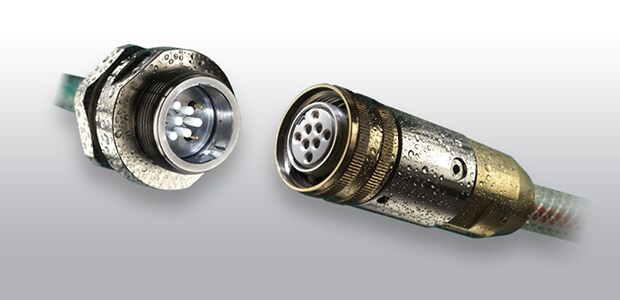

OPTI-CON 连接器

 特性



  • 外壳尺寸为 5



  • 电气或光学结构中最多 20 个端子;单模或多模



  • 高达 7,500 psig(约 16,900 英尺/5,200 米),具体取决于电缆、外壳材料结构



  • 600 VDC



  • 4 A



  • 充油软管是标配,经过模制的单元是价格选项



  • 不锈钢



  • 典型用途:摄像机、监控设备、声纳、拖曳阵以及任何需要高数据传输速率的应用
OPTI-CON 连接器
OPTI-CON 连接器

TE 生产全面的 SEACON 混合光纤连接器,用于严苛环境。这些连接器可以采用多种材料制造(其中包括 316 不锈钢、蒙乃尔铜-镍合金和钛),有多种外壳尺寸和端子结构可供选择,配有单模或多模电缆,插接额定压力高达 10,000 psig。如需了解更多信息,请查看我们的军事产品系列,包括玻璃到金属密封连接器、单针和多针电气穿通连接器以及橡胶和专用模制电缆组件。 如需了解更多信息,请查看我们的军事产品系列,包括玻璃到金属密封连接器、单针和多针电气穿通连接器以及橡胶和专用模制电缆组件。

光学连接器

  特性



  • 高达 10,000 psig(约 22,500 英尺/7,000 米)压力


  • 如需了解电压详情,请联系 TE



  • 如需了解电流详情,请联系 TE



  • 不锈钢、蒙乃尔铜-镍合金、钛

  • 典型用途:声纳和监控系统、水下机器人 (ROV)/自主水下潜水器 (AUV)、防喷器 (BOP) 监测设备、中微子检测、应力监测、水下摄像系统和井下应用
SEACON 光学连接器
SEACON 光学连接器
